陶瓷配方计算VIP免费

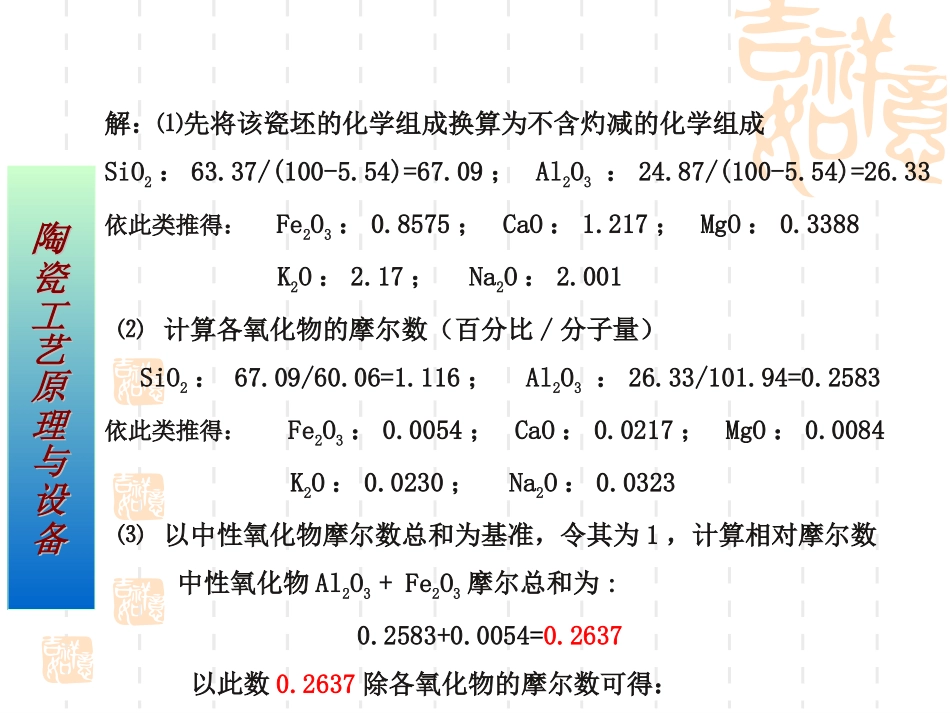

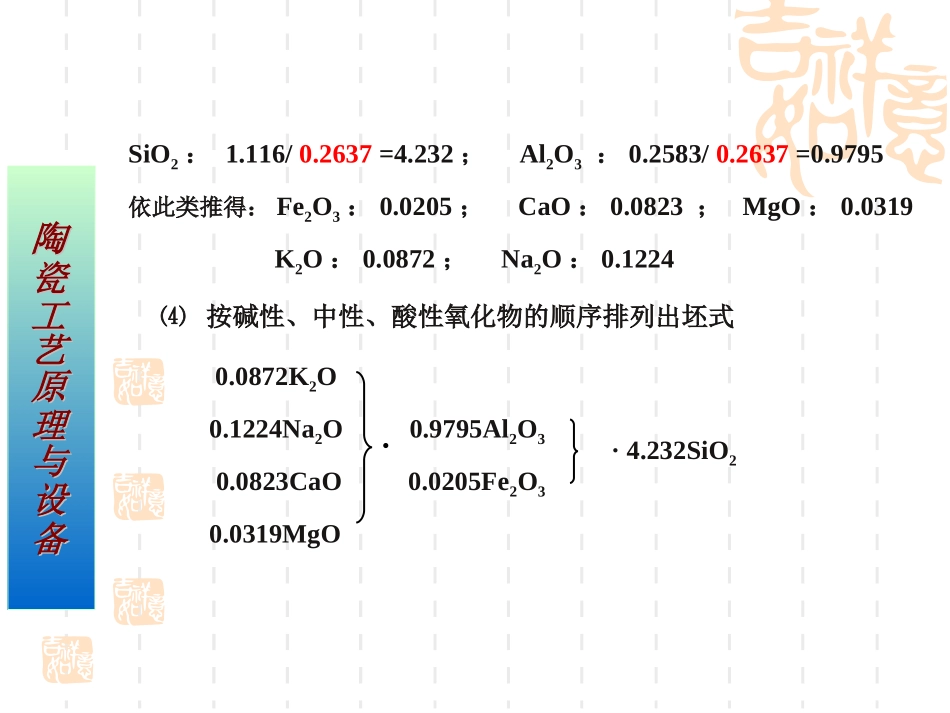

第四节坯料配方计算一、坯式的计算1.已知坯料化学组成计算坯式例1.已知坯料化学全分析如下（%）质量，试计算其坯式⑴若坯料中的化学组分含有灼减，首先应将其换算成不含灼减的化学组成⑵用各氧化物的摩尔质量去除该氧化物的质量百分数，得各氧化物的摩尔数⑶以中性氧化物R2O3的摩尔数为基准，令其和为1，计算各氧化物的相对摩尔数，作为相应氧化物的系数⑷按照规定顺序排列出坯式SiO2Al2O3Fe2O3CaOMgOK2ONa2O灼减合计63.3724.870.811.150.322.051.895.54100.00解：⑴先将该瓷坯的化学组成换算为不含灼减的化学组成SiO2：63.37/(100-5.54)=67.09；Al2O3：24.87/(100-5.54)=26.33依此类推得：Fe2O3：0.8575；CaO：1.217；MgO：0.3388K2O：2.17；Na2O：2.001⑵计算各氧化物的摩尔数（百分比/分子量）SiO2：67.09/60.06=1.116；Al2O3：26.33/101.94=0.2583依此类推得：Fe2O3：0.0054；CaO：0.0217；MgO：0.0084K2O：0.0230；Na2O：0.0323⑶以中性氧化物摩尔数总和为基准，令其为1，计算相对摩尔数中性氧化物Al2O3+Fe2O3摩尔总和为:0.2583+0.0054=0.2637以此数0.2637除各氧化物的摩尔数可得：SiO2：1.116/0.2637=4.232；Al2O3：0.2583/0.2637=0.9795依此类推得：Fe2O3：0.0205；CaO：0.0823；MgO：0.0319K2O：0.0872；Na2O：0.1224⑷按碱性、中性、酸性氧化物的顺序排列出坯式0.0872K2O0.1224Na2O0.9795Al2O30.0823CaO0.0205Fe2O30.0319MgO·4.232SiO2·2.已知坯式，求化学组成⑴将坯式中各氧化物的摩尔数，乘以相应氧化物的摩尔质量，得出各氧化物质量克数⑵由坯式中个氧化物质量总和为基准，求出各氧化物的不含灼减的化学组成⑶若已知灼减，则可再化为包含灼减的化学组成3.由实际配料比计算实验式例某厂的坯料配方如下：石英13%；长石22%；宽城土65%；滑石1%各种原料的化学组分如下表所示：求该坯料的实验式⑴将各种原料的化学组成换算成不含灼减的化学组成⑵将各种原料的配料量，乘以各氧化物的百分数，即可得到各种氧化物的分质量SiO2Al2O3Fe2O3CaOMgOK2ONa2O灼减合计长石石英宽城土滑石65.6298.5458.4360.4419.420.7230.001.190.710.270.310.140.200.370.473.10----0.250.4229.028.97----0.48----4.87----0.12----0.41----9.645.32100.18100.1599.9899.21⑶将各种原料中共同氧化物的质量加在一起，得到坯料中各氧化物的总质量⑷下同一，1解法二、由实验式计算配方例：某瓷坯的实验式要求如下，某地所产原料的种类及化学组成见下表，试计算其配方0.173K2O0.035CaO0.005MgO·4.506SiO2·0.992Al2O30.008Fe2O3类别SiO2Al2O3Fe2O3CaOMgOK2O灼减∑钾长石高岭土石英64.0047.00100.0019.0039.00－0.190.47－0.300.78－0.500.13－16.00－－－12.60－99.9999.98100.001.首先将瓷坯的实验式换算为不含灼减的各氧化物化学组成2.分析瓷坯中某种氧化物应由哪种原料提供，再根据这种氧化物在该种原料中的含量，计算其用量3.当某种氧化物由两种或两种以上配料引入时，可根据需要的配合比例，逐项从坯料成分中扣除，其对应的含量最终剩余量中若某氧化物仍较大时可选用纯原料补足，若无剩余或剩余量甚微则计算结束。类别SiO2Al2O3Fe2O3CaOMgOK2O灼减∑瓷坯69.0425.800.300.500.204.16－100.00钾长石高岭土石英64.0047.00100.0019.0039.00－0.190.47－0.300.78－0.500.13－16.00－－－12.60－99.9999.98100.00类别SiO2Al2O3Fe2O3CaOMgOK2O灼减∑瓷坯69.0425.800.300.500.204.16－100.00钾长石余量高岭土余量石英余量2616.644.940.050.080.134.1652.4020.860.250.420.07053.4925.1420.860.250.420.0727.26000027.2627.260三、由示性矿物组成计算配方将化学组成中的CaO、MgO、Na2O、K2O、Fe2O3、TiO2均作为熔剂部分，即作为长石来计算（R2O·Al2O3·6SiO2）例：原料的化学成分如下表，类别SiO2Al2O3Fe2O3CaOMgOK2ONa2O灼减高岭土苏州土长石石英48.3049.0964.9396.9039.0736.7418.040.110.150.400.120.120.050.110.383.020.020.200.21－0.180.5214.45－0.030.111.54－12.0912.810.33－试用以上四种原料计算出坯料中含粘土矿物63.08%、长石矿物28.62%、石英矿物8.30%的配料量，已知坯料中粘土矿物一半由高...
