码头门座起重机拆卸方案样本

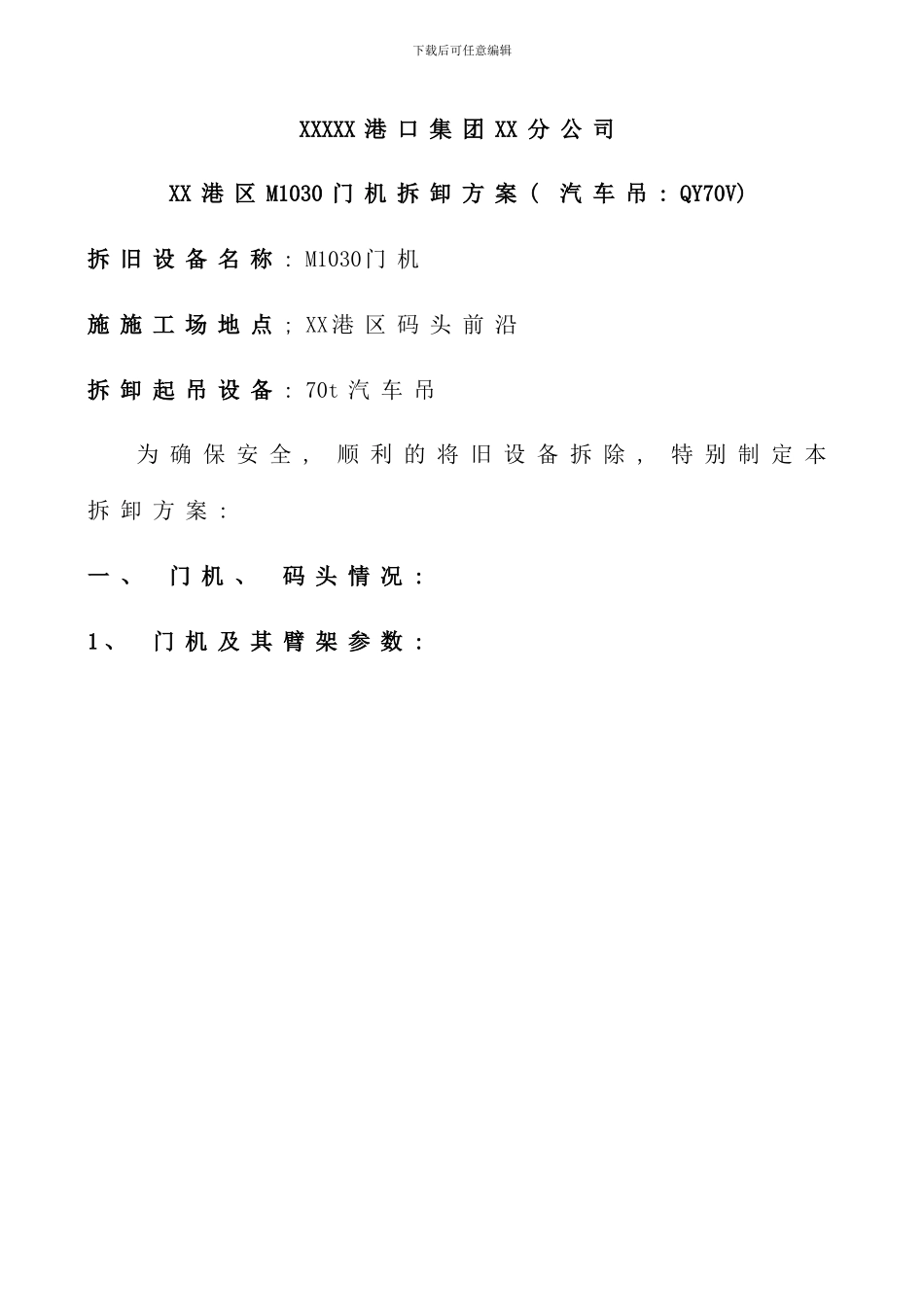

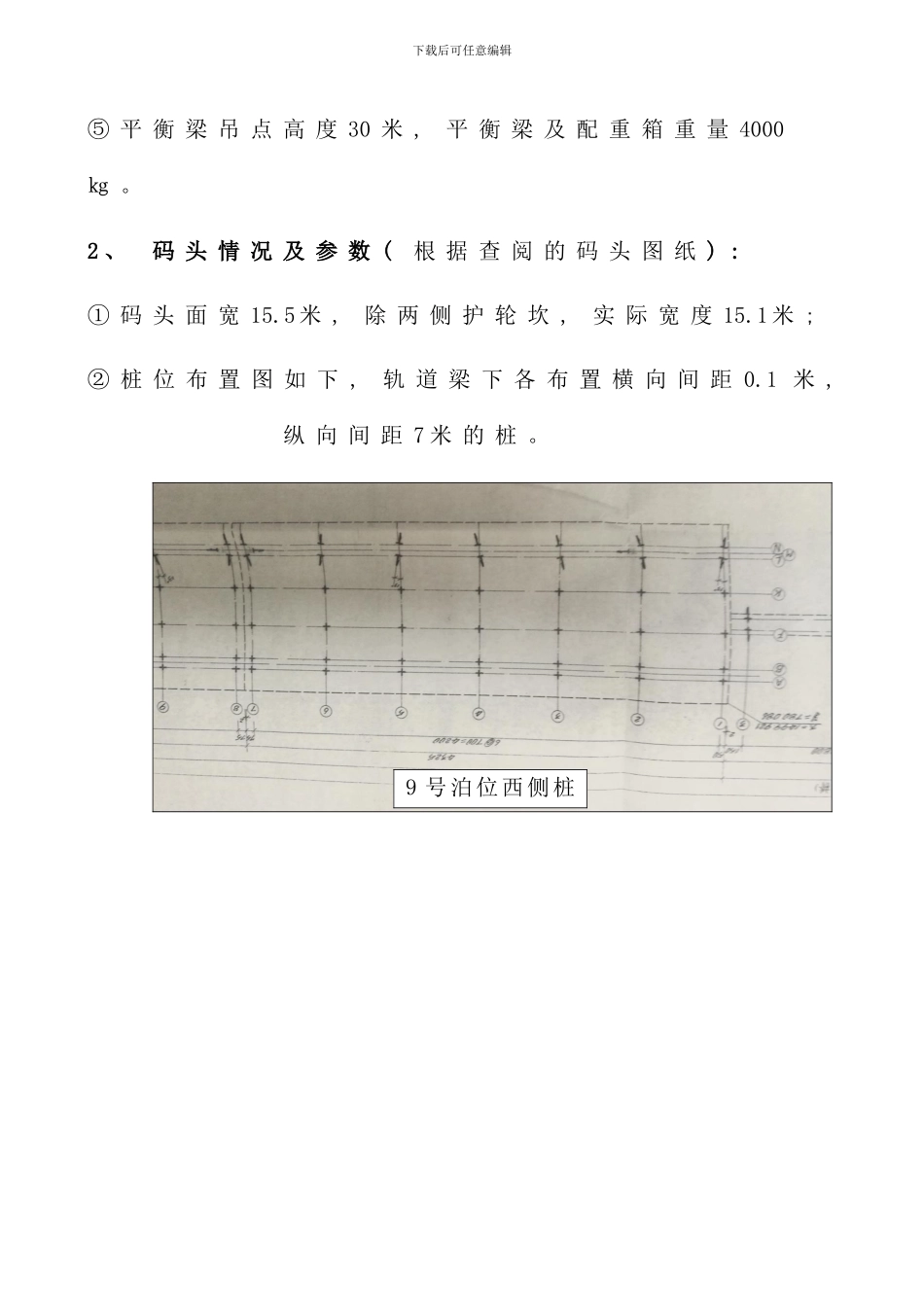

下载后可任意编辑XXXXX 港 口 集 团 XX 分 公 司XX 港 区 M1030 门 机 拆 卸 方 案 ( 汽 车 吊 : QY70V) 拆 旧 设 备 名 称 : M1030门 机施 施 工 场 地 点 ; XX 港 区 码 头 前 沿拆 卸 起 吊 设 备 : 70t 汽 车 吊为 确 保 安 全 , 顺 利 的 将 旧 设 备 拆 除 , 特 别 制 定 本拆 卸 方 案 : 一 、 门 机 、 码 头 情 况 : 1 、 门 机 及 其 臂 架 参 数 : 下载后可任意编辑① 门 机 轨 距 1050cm; 门 机 基 距 1050cm 。 总 重 量 202 吨 。② 大 拉 杆 吊 点 高 度 36 米 , 大 拉 杆 含 附 属 件 重 量 3167㎏ 。③ 象 鼻 梁 吊 点 高 度 36 米 , 象 鼻 梁 含 附 属 件 重 量 8818㎏ 。④ 主 臂 架 吊 点 高 度 30 米 , 主 臂 架 含 附 属 件 重 量 16760 ㎏下载后可任意编辑⑤ 平 衡 梁 吊 点 高 度 30 米 , 平 衡 梁 及 配 重 箱 重 量 4000㎏ 。2 、 码 头 情 况 及 参 数 ( 根 据 查 阅 的 码 头 图 纸 ) : ① 码 头 面 宽 15.5 米 , 除 两 侧 护 轮 坎 , 实 际 宽 度 15.1 米 ; ② 桩 位 布 置 图 如 下 , 轨 道 梁 下 各 布 置 横 向 间 距 0.1 米 , 纵 向 间 距 7 米 的 桩 。9 号泊位西侧桩位布置图下载后可任意编辑③ 横 向 承 重 梁 7 米 1 跨 ; ④ 门 机 轮 压 250KN, 移 动 漏 斗 轮 压 100KN, 码 头 面 荷 载20KN/m2 。二 、 汽 车 吊 性 能 情 况 及 吊 机 站 位 图 : 1 、 70 吨 汽 车 吊 ( 型 号 : QY70V) :行 驶 状 态 自 重 45 吨 , 整 机 整 备 质 量 44.87 吨 , 外 形 尺 寸 ( 长 × 宽 × 高 ) 14000×2750×3750, 支 腿 纵 向 距 离 6 米 , 支 腿 横 向 距 离 7.6米 , 主 臂 最 长 44 米 , 工 作 幅 度 10 米 时 最 大 起 重 量 为9.8 吨 。 详 见 下 面 吊 车 起 重 特 性 表 : 9 号泊位东侧桩位布置图下载后可任意编辑2 、 50 吨 汽 车 吊 : 自 重 40 吨 , 车 身 宽 2.85 米 , 车 身 长13.47 米 , 支 腿 伸 缩 最 大 距 离 6.9 米 。...
