砼防渗墙施工方案样本

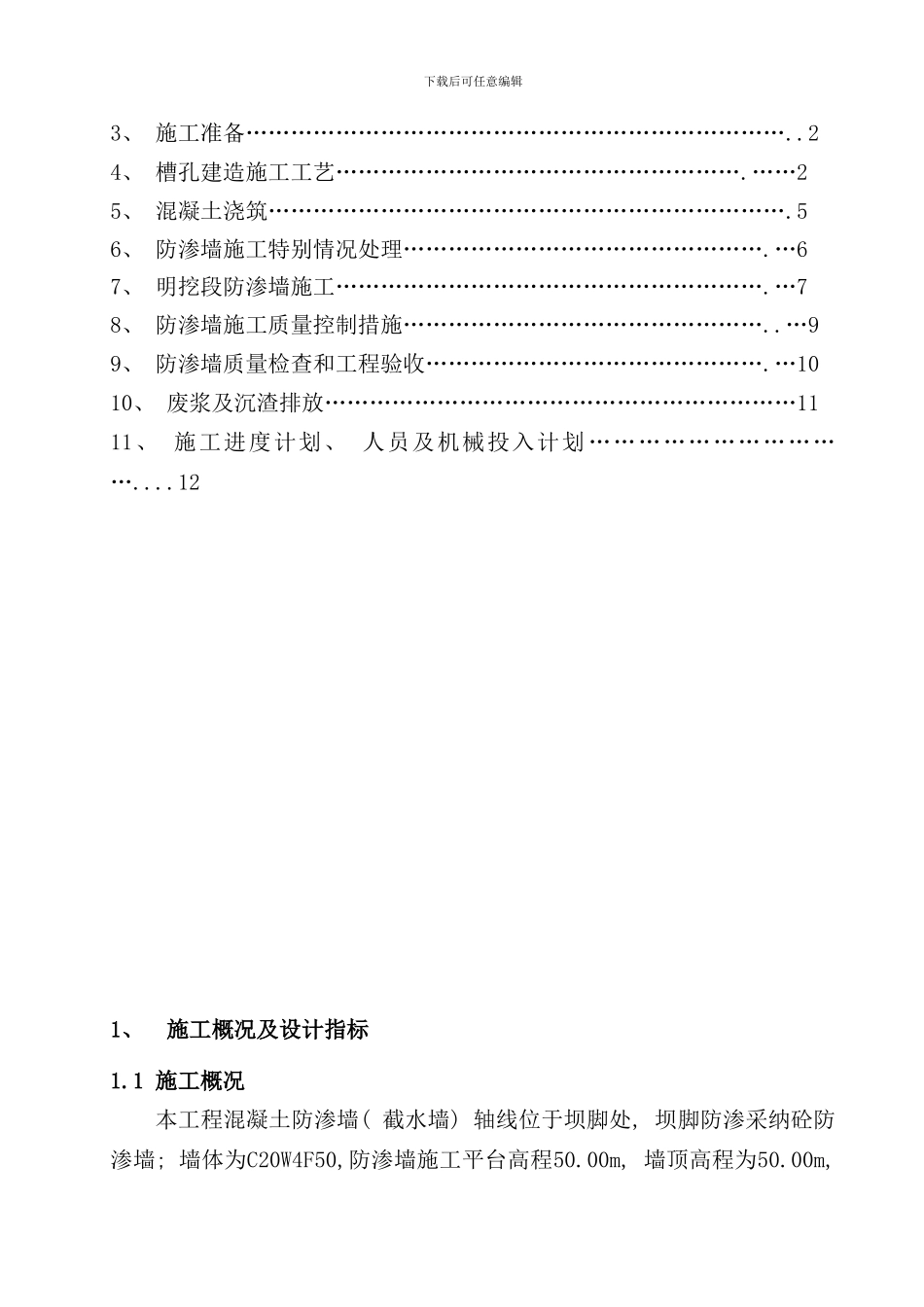

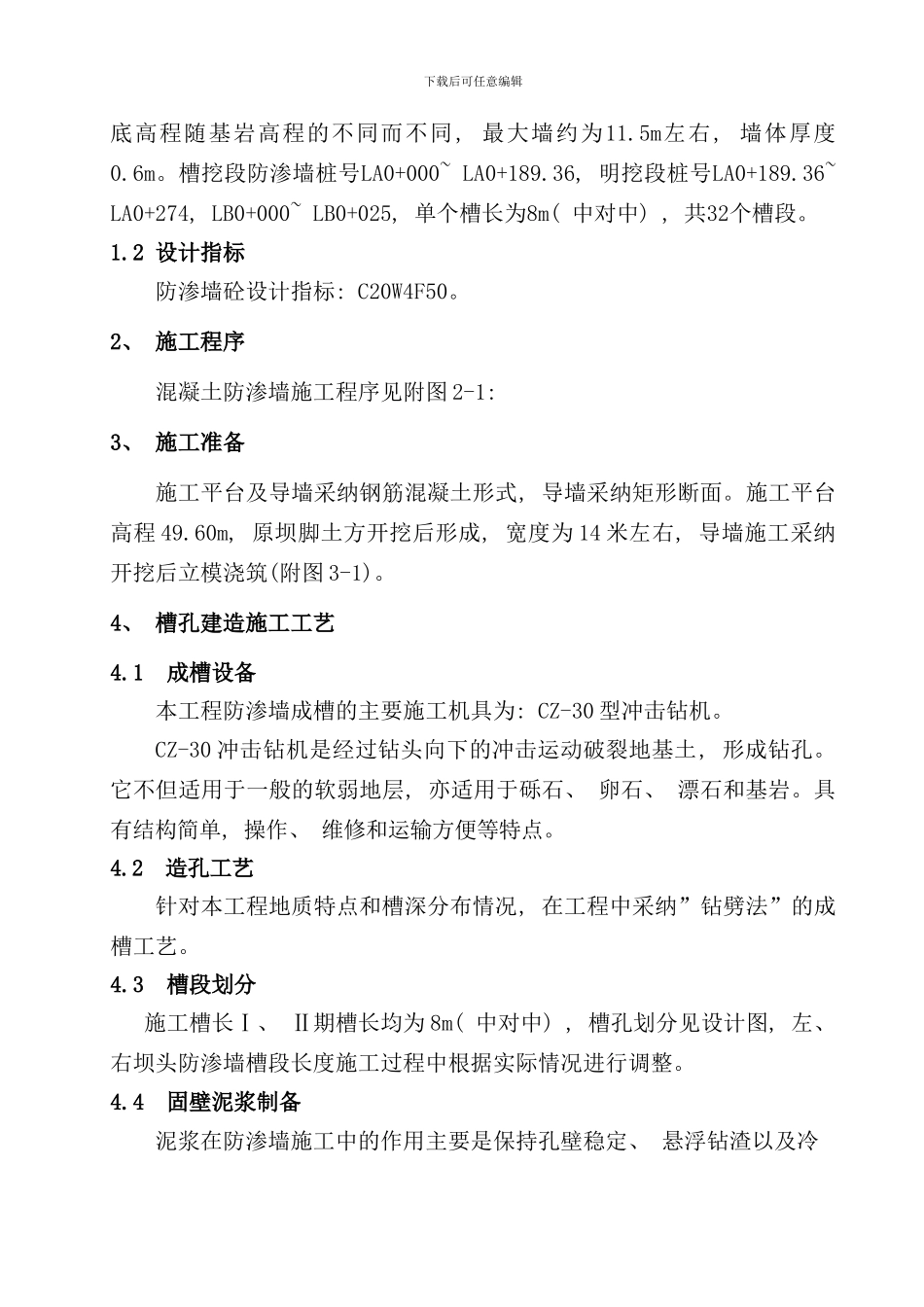

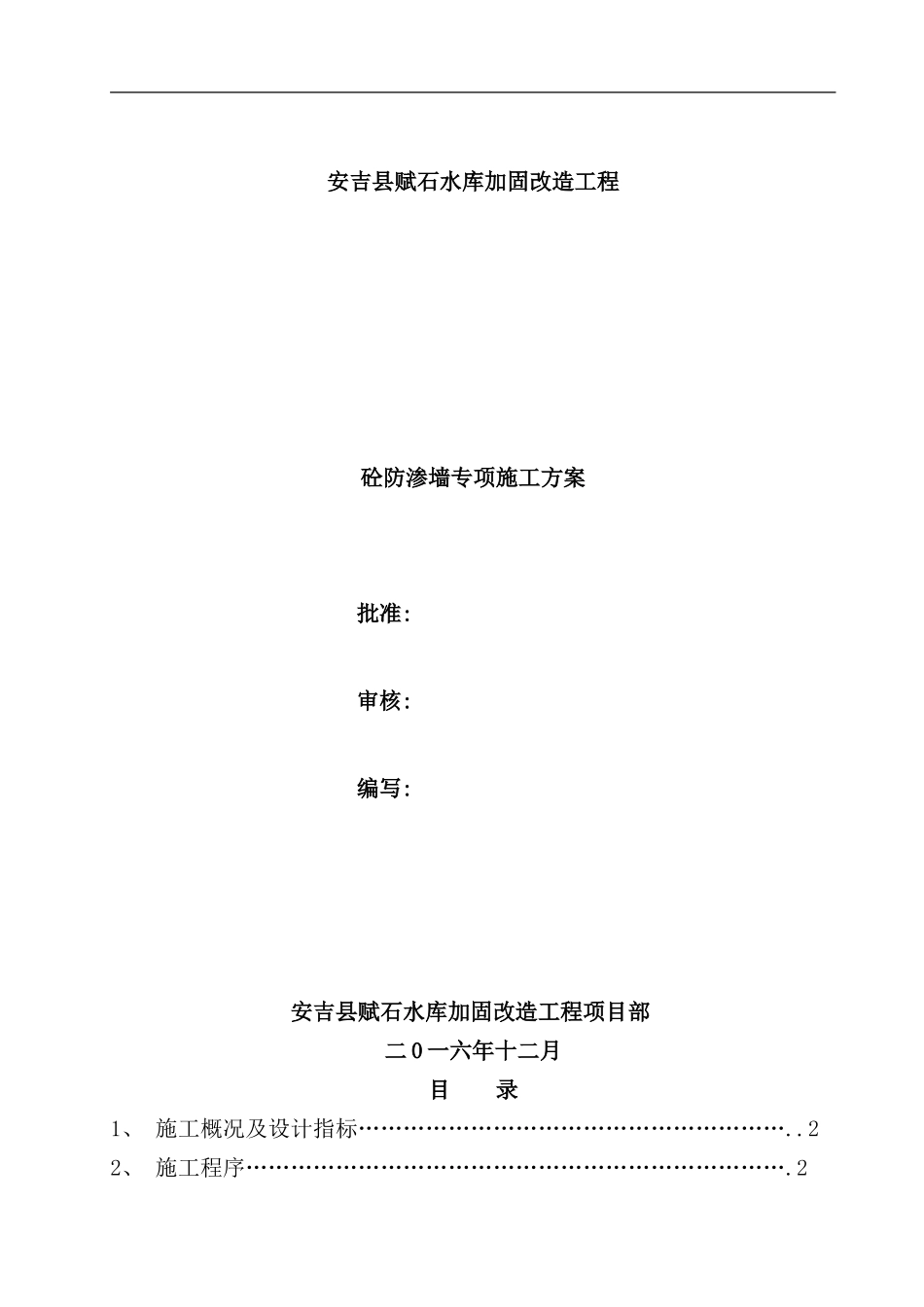

安吉县赋石水库加固改造工程 砼防渗墙专项施工方案批准: 审核: 编写: 安吉县赋石水库加固改造工程项目部二 0 一六年十二月目 录1、 施工概况及设计指标…………………………………………………..22、 施工程序……………………………………………………………….2下载后可任意编辑3、 施工准备………………………………………………………………..24、 槽孔建造施工工艺……………………………………………….……25、 混凝土浇筑…………………………………………………………….56、 防渗墙施工特别情况处理………………………………………….…67、 明挖段防渗墙施工………………………………………………….…78、 防渗墙施工质量控制措施…………………………………………..…99、 防渗墙质量检查和工程验收……………………………………….…1010、 废浆及沉渣排放………………………………………………………1111、 施工进度计划、 人员及机械投入计划 ……………………………....121、 施工概况及设计指标1.1 施工概况本工程混凝土防渗墙( 截水墙) 轴线位于坝脚处, 坝脚防渗采纳砼防渗墙; 墙体为C20W4F50,防渗墙施工平台高程50.00m, 墙顶高程为50.00m, 下载后可任意编辑底高程随基岩高程的不同而不同, 最大墙约为11.5m左右, 墙体厚度0.6m。槽挖段防渗墙桩号LA0+000~ LA0+189.36, 明挖段桩号LA0+189.36~ LA0+274, LB0+000~ LB0+025, 单个槽长为8m( 中对中) , 共32个槽段。1.2 设计指标 防渗墙砼设计指标: C20W4F50。2、 施工程序混凝土防渗墙施工程序见附图 2-1: 3、 施工准备施工平台及导墙采纳钢筋混凝土形式, 导墙采纳矩形断面。施工平台高程 49.60m, 原坝脚土方开挖后形成, 宽度为 14 米左右, 导墙施工采纳开挖后立模浇筑(附图 3-1)。4、 槽孔建造施工工艺4.1 成槽设备本工程防渗墙成槽的主要施工机具为: CZ-30 型冲击钻机。CZ-30 冲击钻机是经过钻头向下的冲击运动破裂地基土, 形成钻孔。它不但适用于一般的软弱地层, 亦适用于砾石、 卵石、 漂石和基岩。具有结构简单, 操作、 维修和运输方便等特点。4.2 造孔工艺针对本工程地质特点和槽深分布情况, 在工程中采纳”钻劈法”的成槽工艺。4.3 槽段划分施工槽长Ⅰ、 Ⅱ期槽长均为 8m( 中对中) , 槽孔划分见设计图, 左、 右坝头防渗墙槽段长度施工过程中根据实际情况进行调整。4.4 固壁泥浆制备泥浆在防渗墙...
