碳酸丙烯酯PC脱碳填料塔的工艺设计

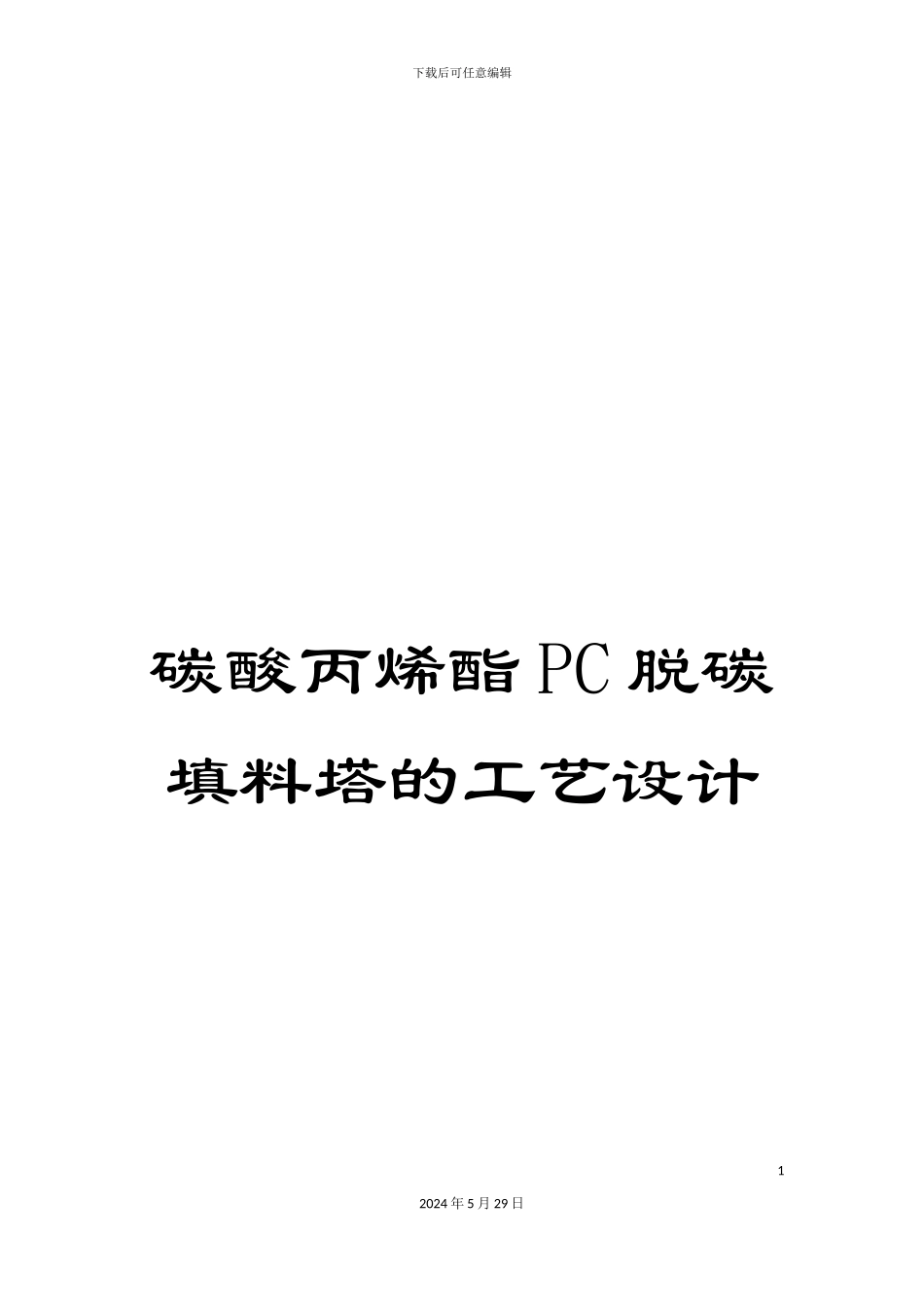

碳酸丙烯酯PC脱碳填料塔的工艺设计_第1页
1/32
碳酸丙烯酯PC脱碳填料塔的工艺设计_第2页
2/32
碳酸丙烯酯PC脱碳填料塔的工艺设计_第3页
3/32
下载后可任意编辑碳酸丙烯酯 PC 脱碳填料塔的工艺设计12024 年 5 月 29 日碳酸丙烯酯(PC)脱碳填料塔的工艺设计学 校 上海工程技术大学专 业 姓 名 学 号 上海工程技术大学下载后可任意编辑化工原理课程设计任务书课程设计题目——碳酸丙烯酯(PC)脱碳填料塔的工艺设计一、设计题目设计一座碳酸丙烯酯 (PC)脱碳填料塔 ,要求年产合成氨48500t/a。二、操作条件1.每吨氨耗变换气取 4300Nm3变换气/ t 氨;2.变换气组成为:CO2:28.0;CO:2.5;H2:47.2;N2:22.3。(均为体积%,下同。其它组分被忽略);3.要求出塔净化气中 CO2的浓度不超过 0.5%;4.PC 吸收剂的入塔浓度根据操作情况自选;5.气液两相的入塔温度均选定为 30℃;6.操作压强为 1.6MPa;7.年工作日 330 天,每天 24 小时连续运行。三、设计内容1.设计方案的确定及工艺流程的说明;2.填料吸收塔的工艺计算;3.塔和塔板主要工艺结构的设计计算;4.填料吸收塔附属结构的选型与设计;5.塔的工艺计算结果汇总一览表;6.吸收塔的工艺流程图;7.填料吸收塔与液体再分布器的工艺条件图;8.对本设计的评述或对有关问题的分析与讨论。四、基础数据12024 年 5 月 29 日下载后可任意编辑1.碳酸丙烯酯(PC)的物理性质正常沸点,(℃)蒸汽压×133.32-1Pa粘度,mPa·s分子量20430℃38℃20℃50℃102.090.10.242.761.62温度,(℃)015254055ρ(kg/m3)122412071198118411692.比热计算式 3.CO2在碳酸丙烯酯(PC)中的溶解度温度 t,(℃)2526.737.84050亨利系数 E×101.3-1kPa81.1381.7101.7103.5120.84.CO2在碳酸丙烯酯(PC)中的溶解热可近似按下式计算(以表示)5.其它物性数据可查化工原理附录。22024 年 5 月 29 日下载后可任意编辑32024 年 5 月 29 日下载后可任意编辑目录一、设计依据:...........................................1二、基础数据............................................21.CO2在碳酸丙烯酯(PC)中的溶解度......................22.PC 密度与温度的关系................................33.PC 蒸汽压的影响....................................44.PC 的粘度..........................................45.工艺流程确定.......................................4三、物料衡算............................................51.各组分在 PC 中的溶解量..............................52.雾沫夹带量 Nm3/m3PC................................53.溶液带出的气量 Nm3/m...
