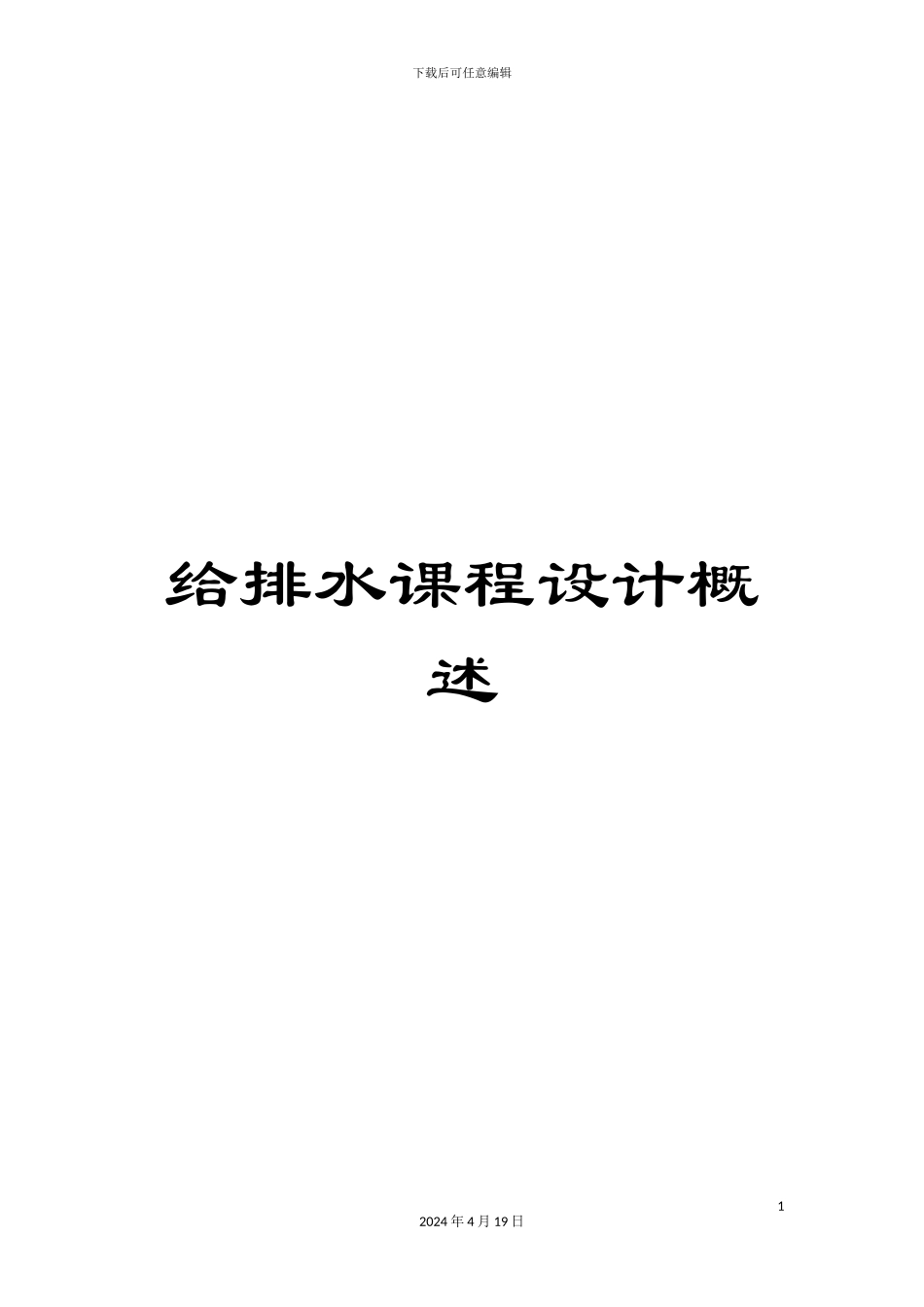

给排水课程设计概述VIP专享

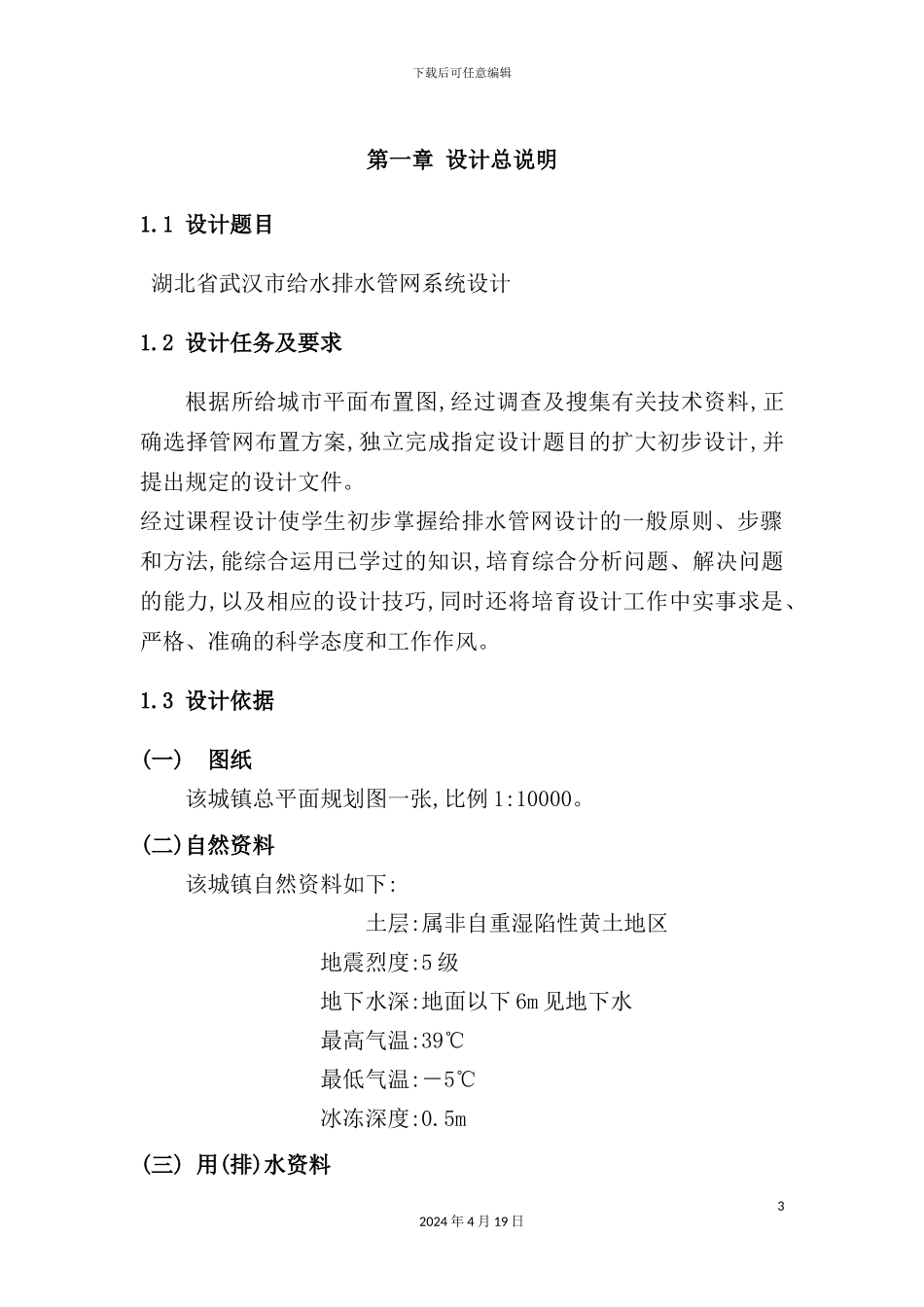

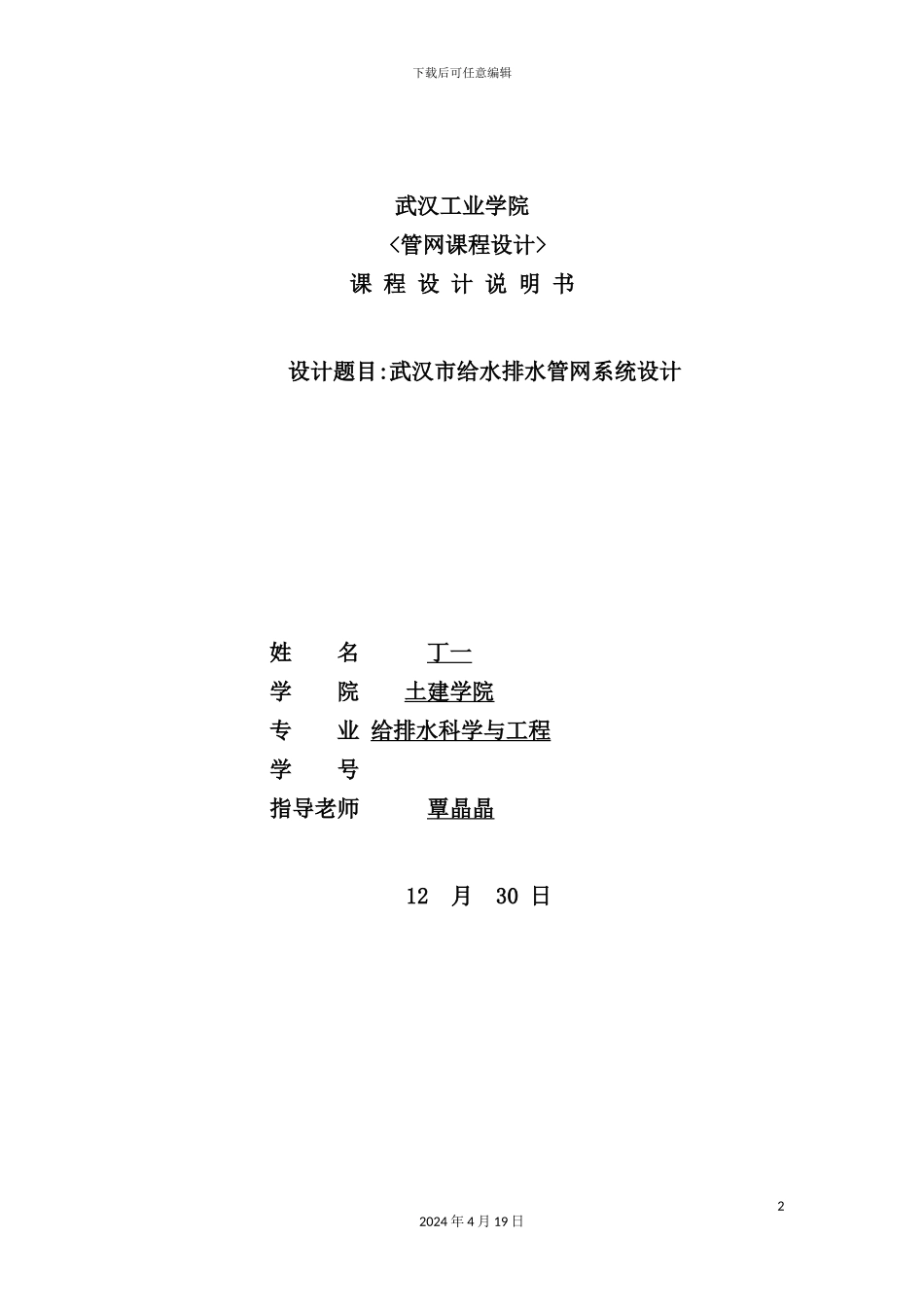

下载后可任意编辑给排水课程设计概述12024 年 4 月 19 日下载后可任意编辑武汉工业学院 <管网课程设计>课 程 设 计 说 明 书设计题目:武汉市给水排水管网系统设计姓 名 丁一学 院 土建学院专 业 给排水科学与工程学 号 指导老师 覃晶晶 12 月 30 日 22024 年 4 月 19 日下载后可任意编辑第一章 设计总说明1.1 设计题目 湖北省武汉市给水排水管网系统设计1.2 设计任务及要求根据所给城市平面布置图,经过调查及搜集有关技术资料,正确选择管网布置方案,独立完成指定设计题目的扩大初步设计,并提出规定的设计文件。经过课程设计使学生初步掌握给排水管网设计的一般原则、步骤和方法,能综合运用已学过的知识,培育综合分析问题、解决问题的能力,以及相应的设计技巧,同时还将培育设计工作中实事求是、严格、准确的科学态度和工作作风。1.3 设计依据(一) 图纸该城镇总平面规划图一张,比例 1:10000。(二)自然资料该城镇自然资料如下:土层:属非自重湿陷性黄土地区地震烈度:5 级地下水深:地面以下 6m 见地下水最高气温:39℃最低气温:－5℃冰冻深度:0.5m(三) 用(排)水资料32024 年 4 月 19 日下载后可任意编辑(1)大用户序号用户名称最高日用水量(m3/d)用水时间KdKh重复利用率(%)要求水压(mH2O)1食品加工厂3200全天使用1.21.560282针织印染厂4000全天使用1.11.662283制药厂18008~24 时使用1.11.357284氮肥厂12008~24 时使用1.11.355285火车站600全天使用1.43.4—28工厂出水口和干管起点的埋深均不得小于 1.2m。(2)综合生活用水量人口密度 ρ 为 500 cap/ha,街坊总面积为 618.3ha,道路面积 392ha,综合生活用水定额(最高日)q 为 400L/(cap·d),(平均日)为 300 L/(cap·d)。(3)雨水设计流量径流系数 ψ 为 0.6 ,地面集水时间 t1＝ 60 min,设计重现期P 取 1 a,暴雨强度公式为 ,干管起点埋深不得小于 1.2m42024 年 4 月 19 日下载后可任意编辑第二章 给水管网设计说明2.1 全镇用水量分析与设计用水量计算综合生活用水量 Q1=500×618.3×400÷1000=123660(m³/d)工业企业用水量 Q2=3200+4000+1800+1200+600=10800(m3/d)浇洒道路和绿地用水量Q3=(3×382+2×49.9)÷1000×10000=12456.5(m3/d)管 网 漏 损 及 未 预 见 用 水 量Q4=0.2×(Q1+ Q2+ Q3)=29383.3(m3/d) 消防用水量 Q6 =65×2=130(L/s)最高日用水量 Qd = Q1+Q2+Q3+Q4 =165499.8(m3/d)取 166000 m3/d最...
