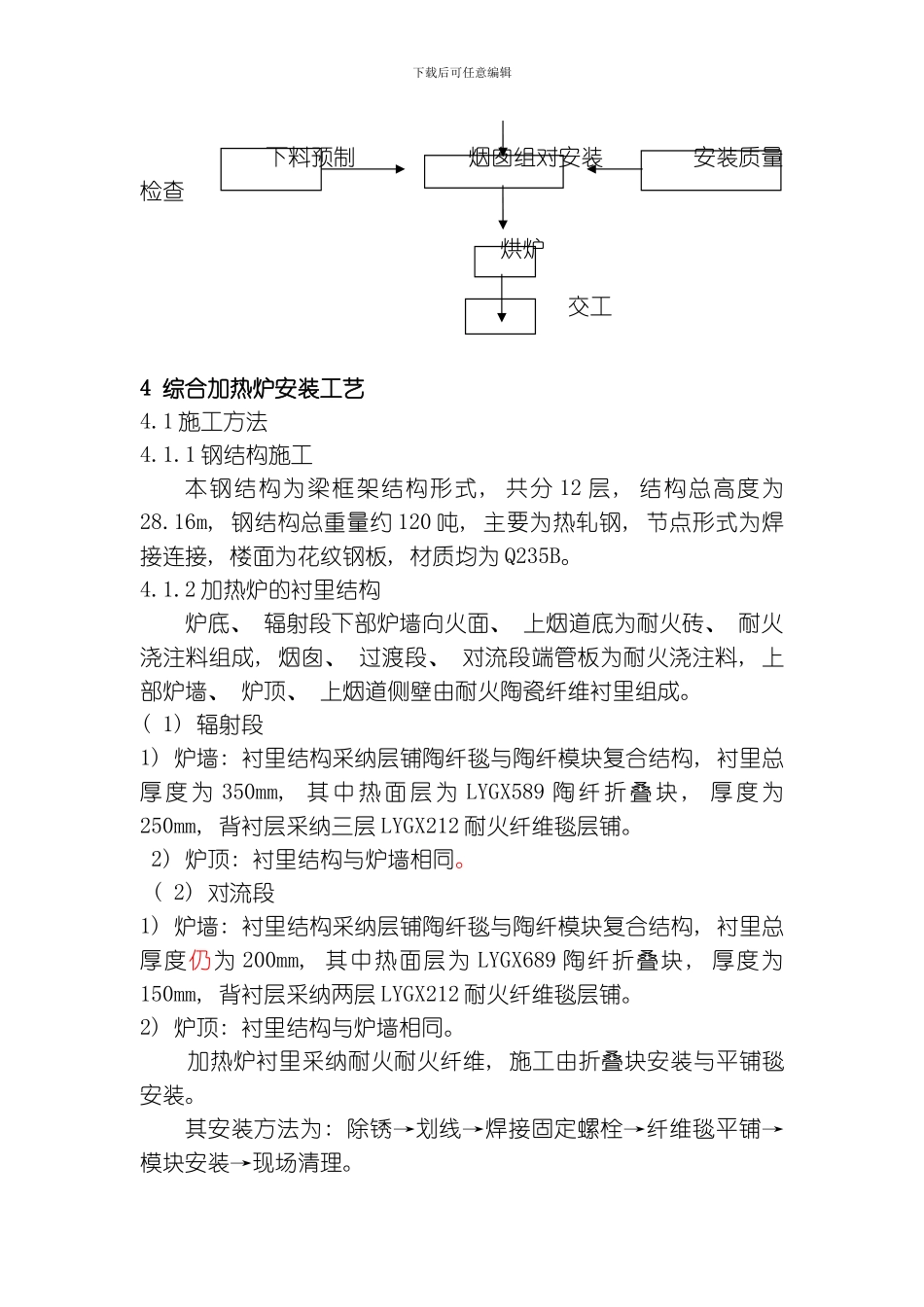

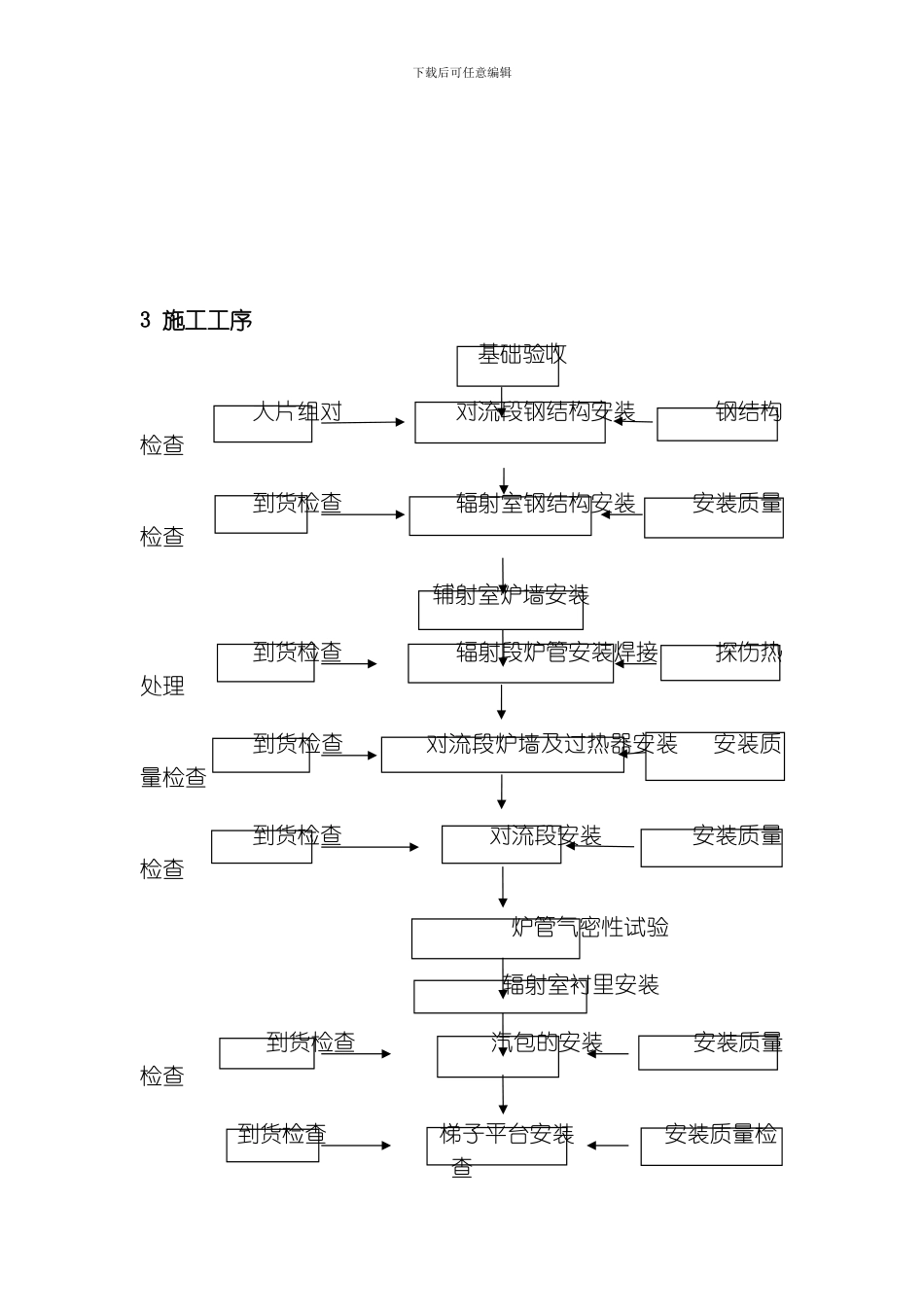

下载后可任意编辑神华巴彦淖尔能源有限责任公司 12 万吨/年甲醇装置综合加热炉施工技术总结 神华巴盟项目部 王飞飞1 工程概述神华巴彦淖尔能源有限责任公司 12 万吨/年甲醇装置综合加热炉为箱式炉, 由辐射段、 对流段组成, 呈前后布置, 辐射室炉管经过平衡系统悬挂在辐射室钢结构上部, 对流炉管经过管板搁置在对流室钢结构上。汽包坐落在对流段顶部平台上, 经过上升下降管与对流段废热锅炉连接。钢结构采纳框架结构, 为全焊接结构, 由立柱、 钢板组成全封闭结构。综合加热炉辐射段包括蒸汽焦炉气段和蒸汽发生段; 蒸汽焦炉气段炉管规格为 Φ100×8, 材质为 ZG40Cr25Ni20; 蒸汽发生段炉管规格为 Φ51×5, 材质为 20G; 综合加热炉对流段包括蒸汽过渡段和给水加热段; 蒸汽过渡段炉管规格为 Φ76×5, 材质为12Cr1MoVG,20G; 给水加热段炉管规格为 Φ76×5, 材质为 20G。2 施工准备2.1 综合加热炉结构布置紧凑, 相互交叉作业多, 施工工序复杂, 而且压力、 温度较高, 因此作为一名技术管理人员, 应熟悉、 熟练相关规程、 法律规范, 熟悉施工图纸了解工艺流程。2.2 负责编制综合加热炉施工方案、 规程等技术文件,指导并监督综合加热炉的安装工作; 在安装过程中及时跟进施工过程资料资料, 并做好安全技术交底。下载后可任意编辑3 施工工序 基础验收大片组对 对流段钢结构安装 钢结构检查到货检查 辐射室钢结构安装 安装质量检查 辅射室炉墙安装到货检查 辐射段炉管安装焊接 探伤热处理到货检查 对流段炉墙及过热器安装 安装质量检查到货检查 对流段安装 安装质量检查 炉管气密性试验 辐射室衬里安装 到货检查 汽包的安装 安装质量检查 到货检查 梯子平台安装 安装质量检查 下载后可任意编辑下料预制 烟囱组对安装 安装质量检查 烘炉 交工4 综合加热炉安装工艺4.1 施工方法4.1.1 钢结构施工本钢结构为梁框架结构形式, 共分 12 层, 结构总高度为28.16m, 钢结构总重量约 120 吨, 主要为热轧钢, 节点形式为焊接连接, 楼面为花纹钢板, 材质均为 Q235B。4.1.2 加热炉的衬里结构炉底、 辐射段下部炉墙向火面、 上烟道底为耐火砖、 耐火浇注料组成, 烟囱、 过渡段、 对流段端管板为耐火浇注料, 上部炉墙、 炉顶、 上烟道侧壁由耐火陶瓷纤维衬里组成。( 1) 辐射段1) 炉墙: 衬里结构采纳层铺陶纤毯与陶纤模块复合结构, 衬里总厚度为 350mm, 其中热面层为 L...
