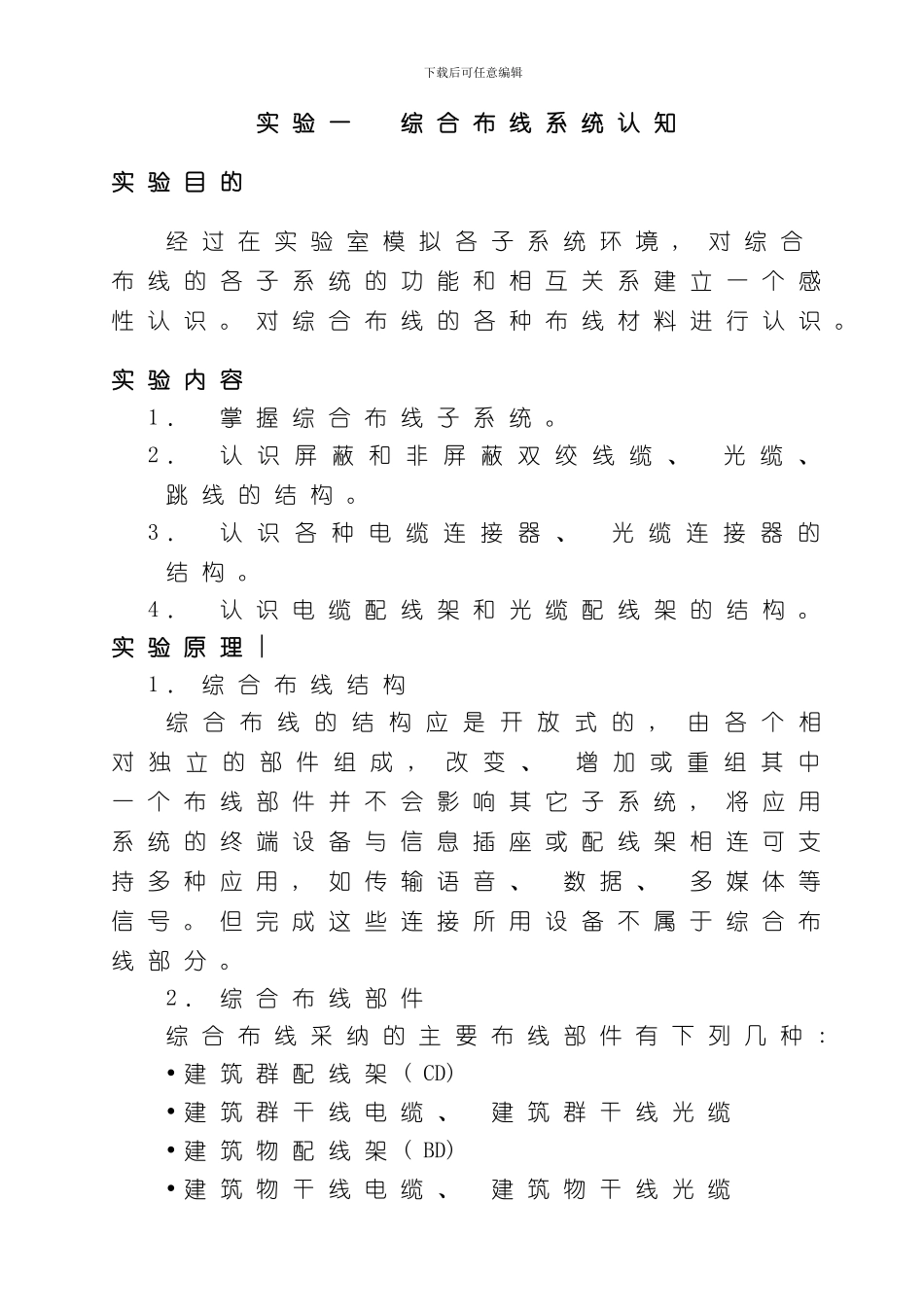

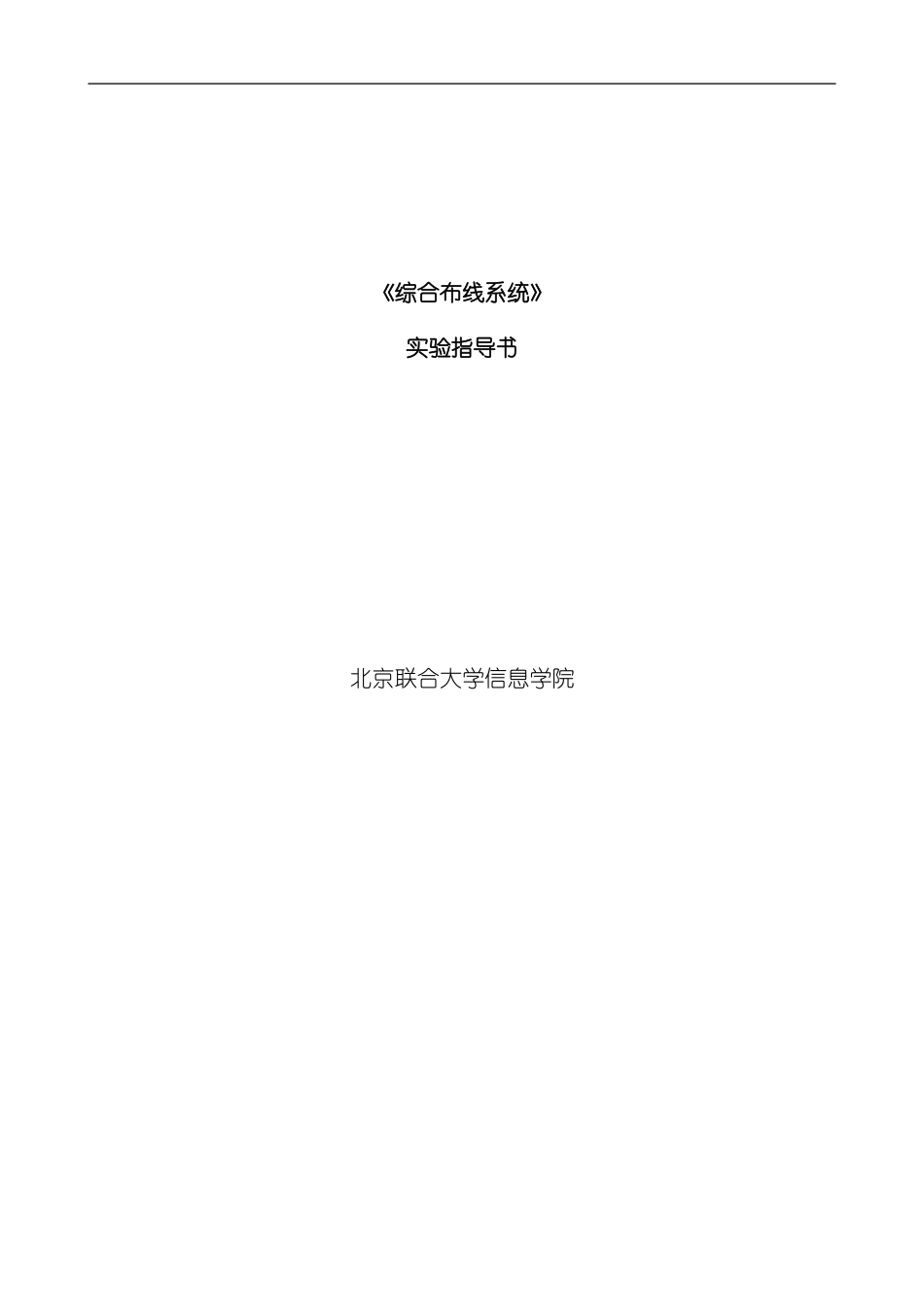

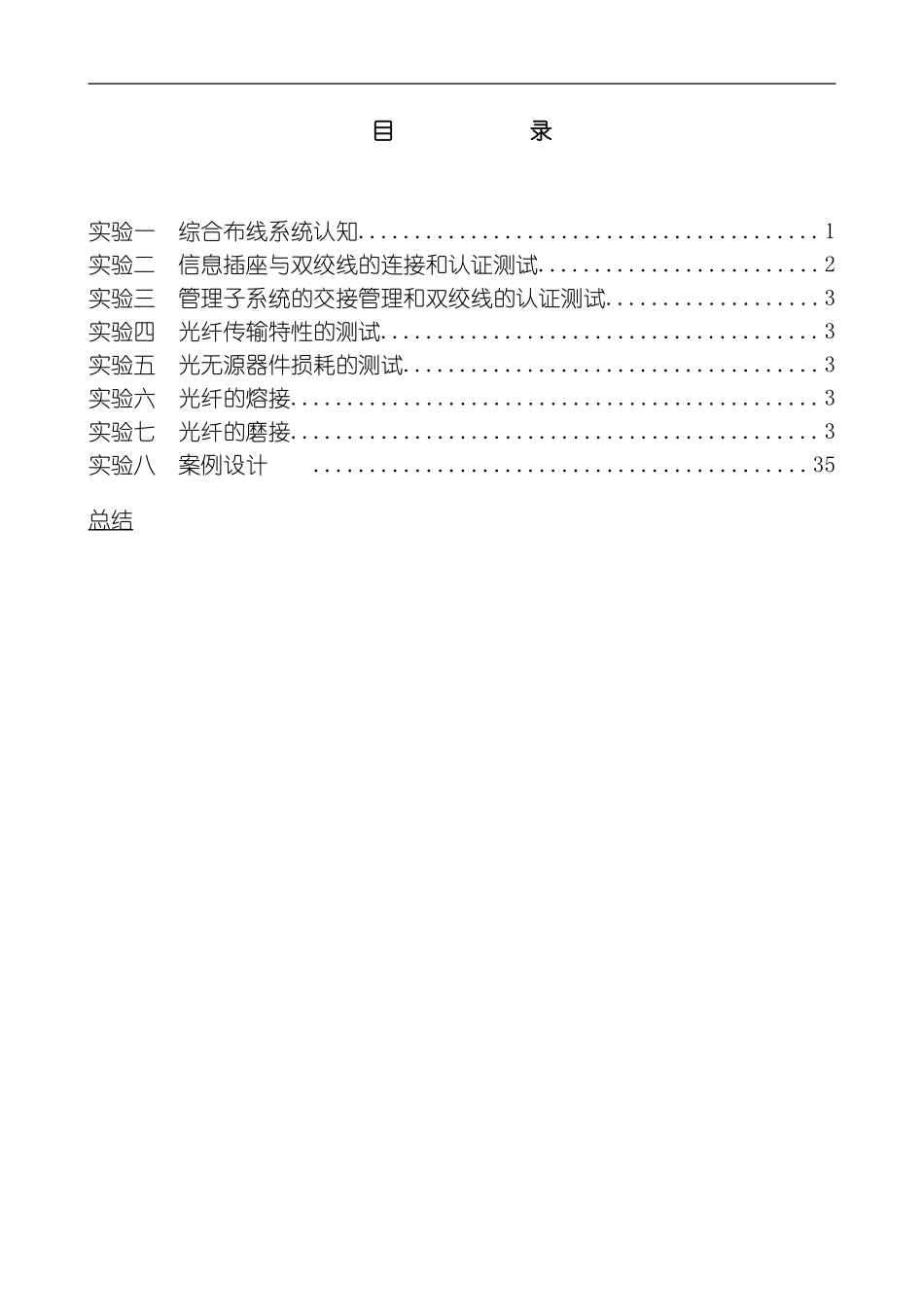

《综合布线系统》实验指导书北京联合大学信息学院目 录实验一 综合布线系统认知.........................................1实验二 信息插座与双绞线的连接和认证测试.........................2实验三 管理子系统的交接管理和双绞线的认证测试...................3实验四 光纤传输特性的测试.......................................3实验五 光无源器件损耗的测试.....................................3实验六 光纤的熔接...............................................3实验七 光纤的磨接...............................................3实验八 案例设计 ............................................35总结 下载后可任意编辑实 验 一 综 合 布 线 系 统 认 知实 验 目 的经 过 在 实 验 室 模 拟 各 子 系 统 环 境 , 对 综 合布 线 的 各 子 系 统 的 功 能 和 相 互 关 系 建 立 一 个 感性 认 识 。 对 综 合 布 线 的 各 种 布 线 材 料 进 行 认 识 。实 验 内 容1 ．掌 握 综 合 布 线 子 系 统 。2 ．认 识 屏 蔽 和 非 屏 蔽 双 绞 线 缆 、 光 缆 、 跳 线 的 结 构 。3 ．认 识 各 种 电 缆 连 接 器 、 光 缆 连 接 器 的结 构 。4 ．认 识 电 缆 配 线 架 和 光 缆 配 线 架 的 结 构 。实 验 原 理 |1 ． 综 合 布 线 结 构综 合 布 线 的 结 构 应 是 开 放 式 的 , 由 各 个 相对 独 立 的 部 件 组 成 , 改 变 、 增 加 或 重 组 其 中一 个 布 线 部 件 并 不 会 影 响 其 它 子 系 统 , 将 应 用系 统 的 终 端 设 备 与 信 息 插 座 或 配 线 架 相 连 可 支持 多 种 应 用 , 如 传 输 语 音 、 数 据 、 多 媒 体 等信 号 。 但 完 成 这 些 连 接 所 用 设 备 不 属 于 综 合 布线 部 分 。2 ． 综 合 布 线 部 件综 合 布 线 采 纳 的 主 要 布 线 部 件 有 下 列 几 种 :  建 筑 群 配 线 架 ( CD)  建 筑 群 干 线 电 缆 、 建 筑 群 干 线 光 缆 建 筑 物 配 线 架 ( BD)  建 筑 物 干 线 电 缆 、 建 筑 物 干 线 光 缆下载后可...
