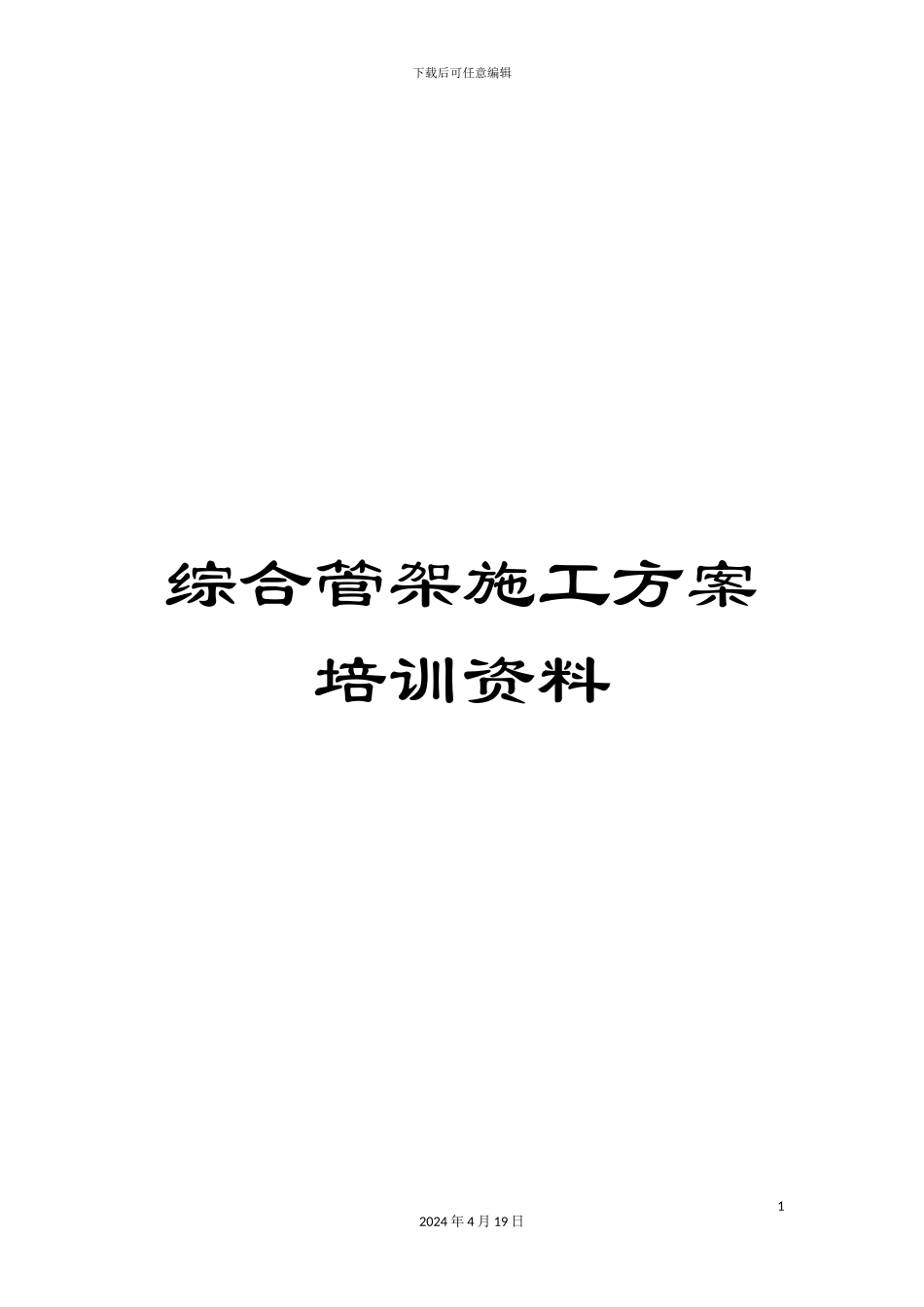

综合管架施工方案培训资料

下载后可任意编辑综合管架施工方案培训资料12024 年 4 月 19 日下载后可任意编辑 大唐准东五彩湾北一电厂(2x660mw)工程综合管架制作、安装施工方案编制:审核:批准:编制单位:中国能源建设集团西北电力建设工程有限公司编制日期: 08 月 2 7 日 02024 年 4 月 19 日下载后可任意编辑目 录 1.编制依据....................................................12、工程概况及目标.............................................13.施工流程....................................................14、开工条件...................................................25 作业方法、工艺要求...........................................56 质量控制措施................................................197. 作业的安全要求和环境条件..................................228、强制性条文................................................269.危险源分析对策表...........................................2810.环境因素控制计划表........................................2902024 年 4 月 19 日下载后可任意编辑1.编制依据1．1 工程合同委托书。1．2 大唐准东五彩湾北一电厂(2x660MW)工程施工 8 月进度计划。1．3 综合管架施工图,图号 F7651S―T0804A.1．4 电力建设工程施工技术管理制度。1．5<电力建设施工质量验收及评定规程>—土建工程 DL/T5210.1- 1. 6<电力建设安全工作规程>—DL5009.1- 1. 7<电力钢结构焊接通用技术条件>DL/T678- .1. 8<钢结构焊接技术规程>GB50661- 1. 9<钢结构施工及验收法律规范>GB50205- 2、工程概况及目标2．1 工程概况:本工程为大唐准东五彩湾北一电厂(2x660mw)厂区内综合管架工程,分为3 段综合管架。第一段管架从启动锅炉房呈 Z 型由西北角向东南#2 主厂房扩建端总长约 370 米,第二段管架从灰库至#1 脱硫吸收塔呈倒 L 型由北向南总长约 165 米,第三段管架呈一字型在除尘器与锅炉房之间由北向南总长约 160米,为保证 主厂房封闭供暖,需根据现场情况需要优先第一段管架制作安装。 主要工程量有:(钢柱)φ299*10,φ273*12,(钢梁 )HM588*300*12*28 、 HM390*300*11*16 、 HN294*200*8*12 、 ( 支撑)φ273*12、φ127*8、φ159*8、φ95*6、φ102*6、φ140*6、(连接钢板)t=20、t=12、t=10、t=8、t=6 等,总工作量约 1400T,连接方式为铰接连接,所有管架材料材质均...
