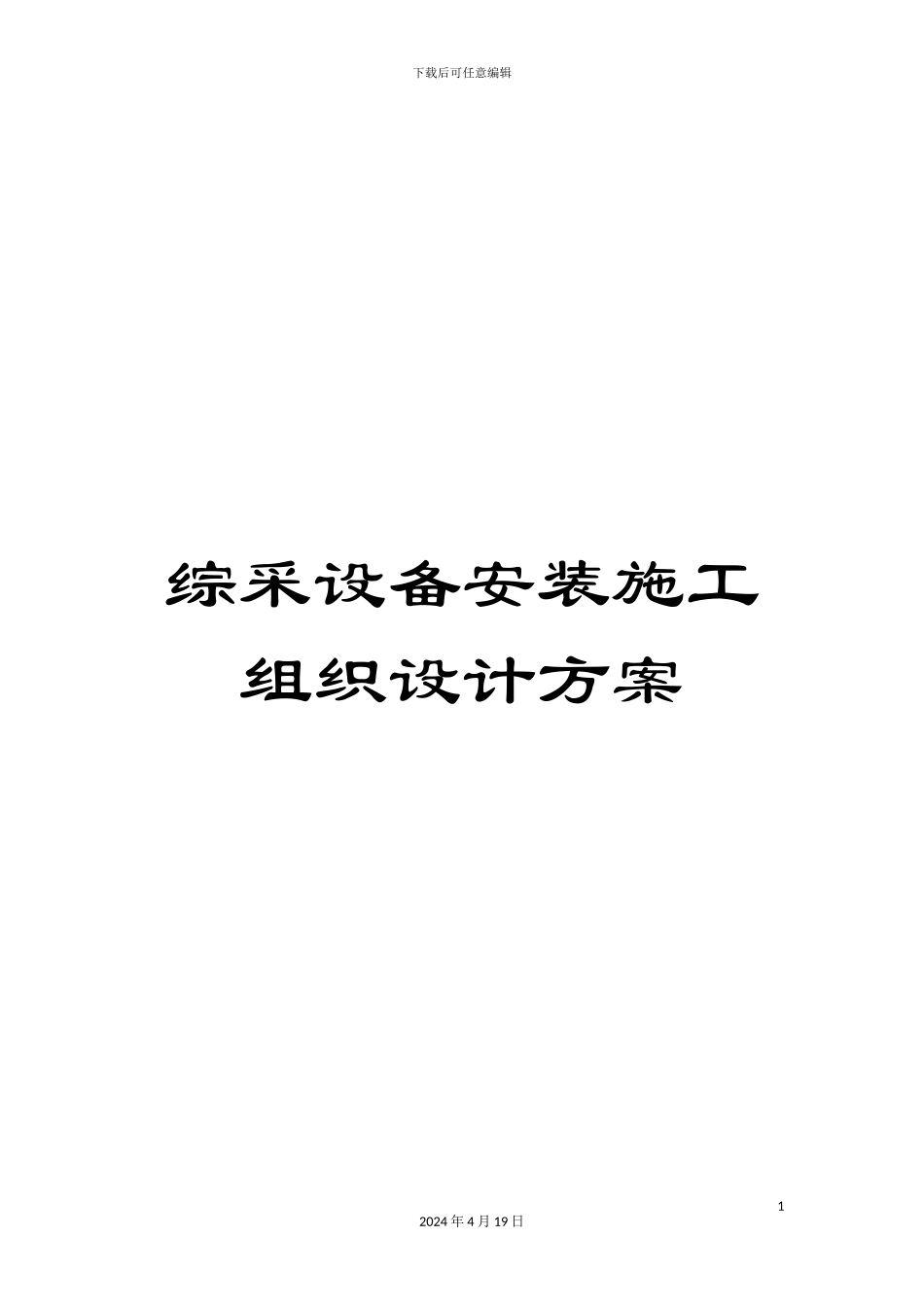

综采设备安装施工组织设计方案

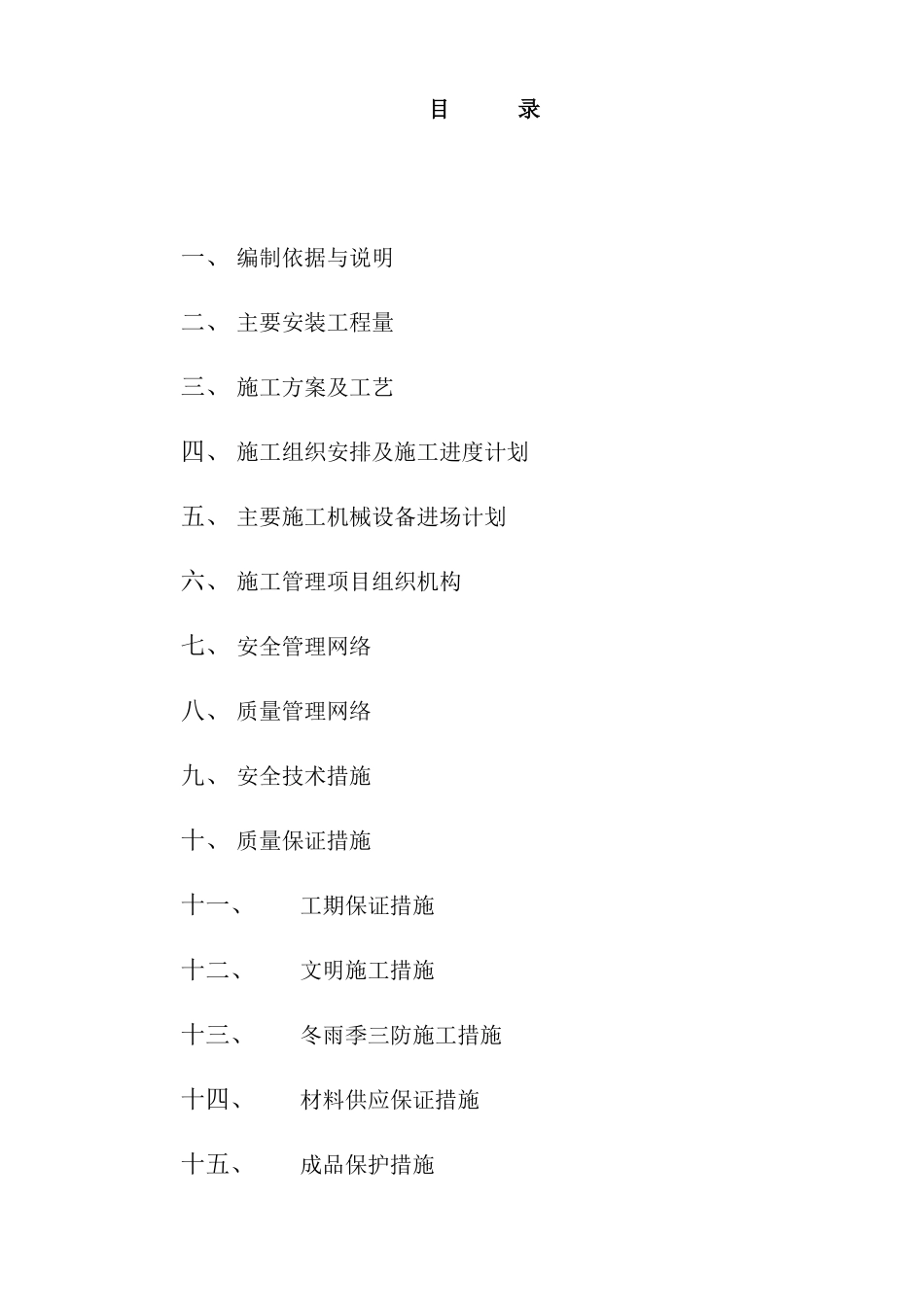

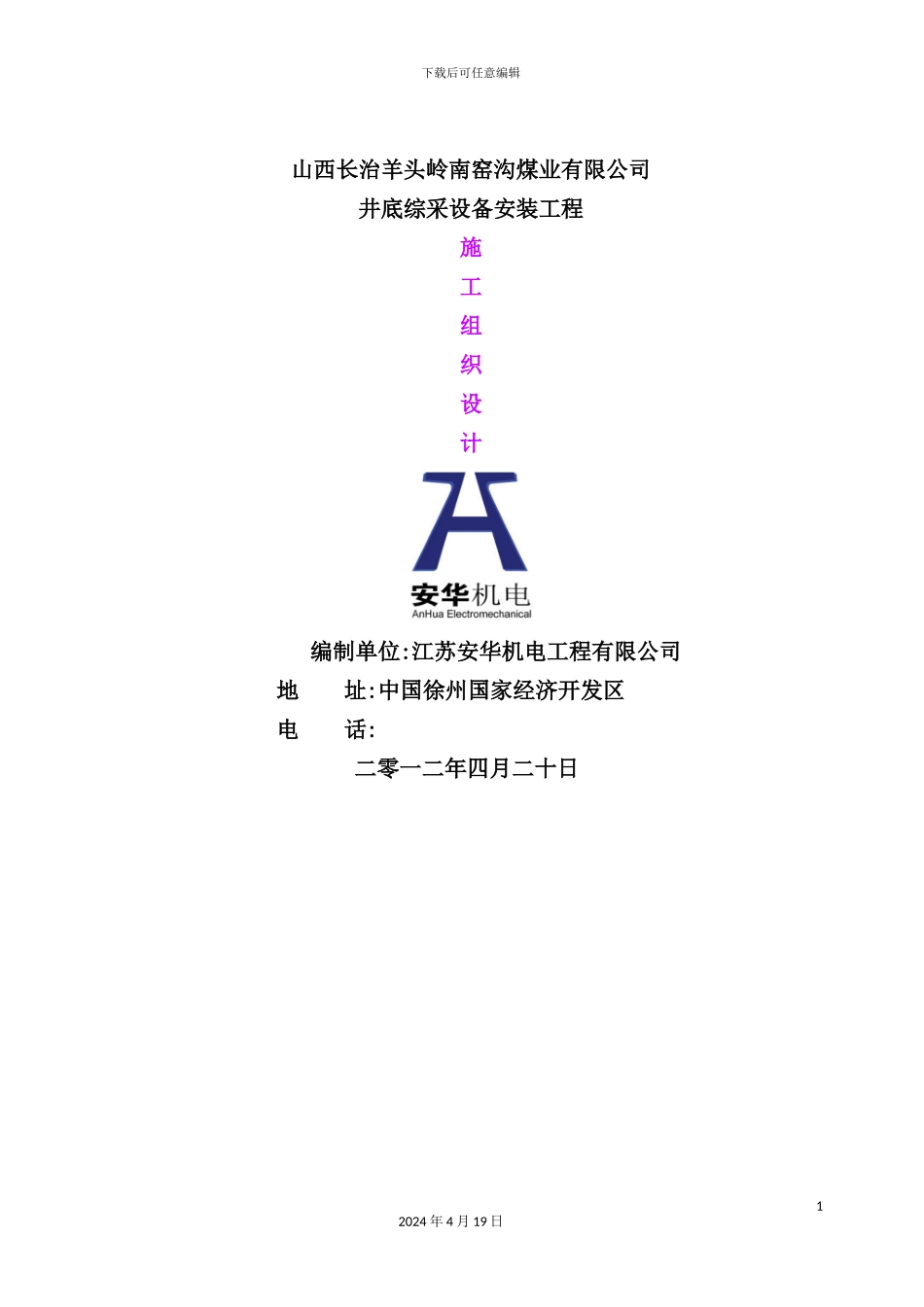

下载后可任意编辑综采设备安装施工组织设计方案12024 年 4 月 19 日下载后可任意编辑山西长治羊头岭南窑沟煤业有限公司井底综采设备安装工程施工组织设计 编制单位:江苏安华机电工程有限公司地 址:中国徐州国家经济开发区电 话: 二零一二年四月二十日12024 年 4 月 19 日目 录一、 编制依据与说明二、 主要安装工程量三、 施工方案及工艺四、 施工组织安排及施工进度计划五、 主要施工机械设备进场计划六、 施工管理项目组织机构七、 安全管理网络八、 质量管理网络九、 安全技术措施十、 质量保证措施十一、工期保证措施十二、文明施工措施十三、冬雨季三防施工措施十四、材料供应保证措施十五、成品保护措施下载后可任意编辑十六、应急预案十七、竣工验收后保修工作的承诺及措施一 、编制依据与采纳标准:1、编制依据:(1)、安装总图。(2)、现行法律、法规和机械设备安装工程施工及验收标准通用法律规范。2、采纳标准:(1)、<煤矿安装工程质量检验评定标准> (MT 5010-95) (2)、<带式输送机技术文件>(GB/T0595-89)(3)、<机械设备安装施工及验收法律规范>(4)、安装施工图 二 、安装工程量:1、采煤机为 6MG200 型 1 套,装机功率 200KW,重量为 21T,2、工作面前部、后部刮板输送机均选用 SGZ630/220 型中双链刮板输 送 机 , 铺 设 长 度 为 120 米 , 电 动 机 功 率 2*110KW, 电 压 等 级 为1140/660V,3、SZD-630/75 型刮板转载机 1 套,出厂长度为 31 米,输送能力450t/h, 电动机功率 75KW,电压等级为 1140/660V;4、LPS500 型高效破裂机 1 套,破裂能力 500t/h, 电动机功率 75KW,电压等级为 1140/660V;32024 年 4 月 19 日下载后可任意编辑5、DSJ800/75×2 型可伸缩带式输送机 1 套,输送能力 400t/h, 输送长度 800 米,电动机功率 2*75KW,电压等级为 1140/660V;6、ZF3200/15/24 型放顶煤液压支架 80 架, ZF3800/16/28 型放顶煤液压支架 6 架,DW28-25/100 单体液压支柱 120 根;π 型顶梁(L＝3000)60 根;BRW200/31.5X4A 乳化液泵 1 台;X10RX 乳化液箱 1 箱;PB-250/63 喷 雾 泵 站 1 套 ;KBZ-100/150 注 水 泵 1 台 ;MYZ-150 注 水 钻 1台;JD-25 调度绞车 2 部;JH-8 回柱绞车 1 部等其它附属设备安装。三 、施工方案及工艺:1．施工准备:1.1、技术准备:施工图下达后,由项目经理组织施工技术人员熟悉审查图纸,编制施工方...
