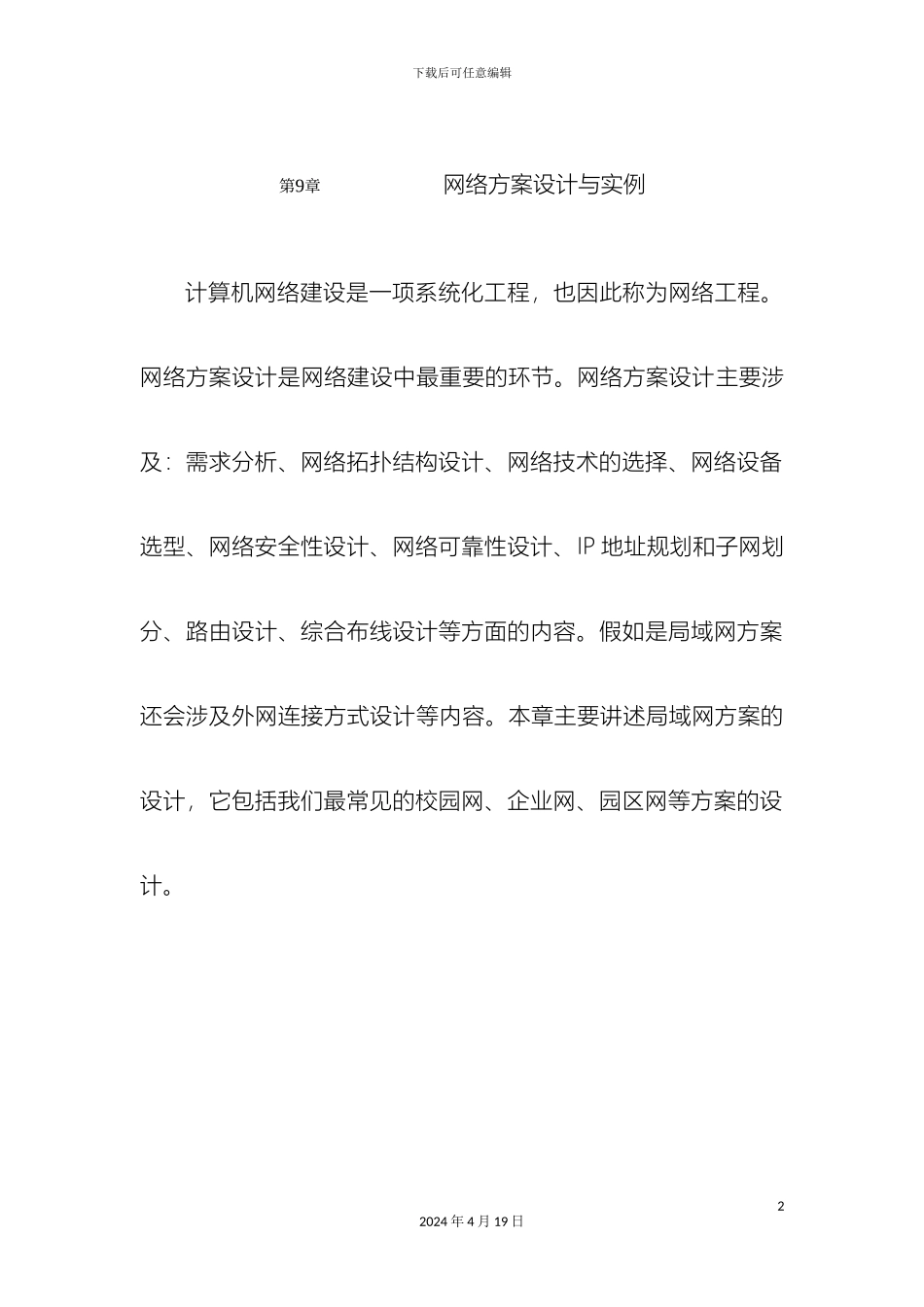

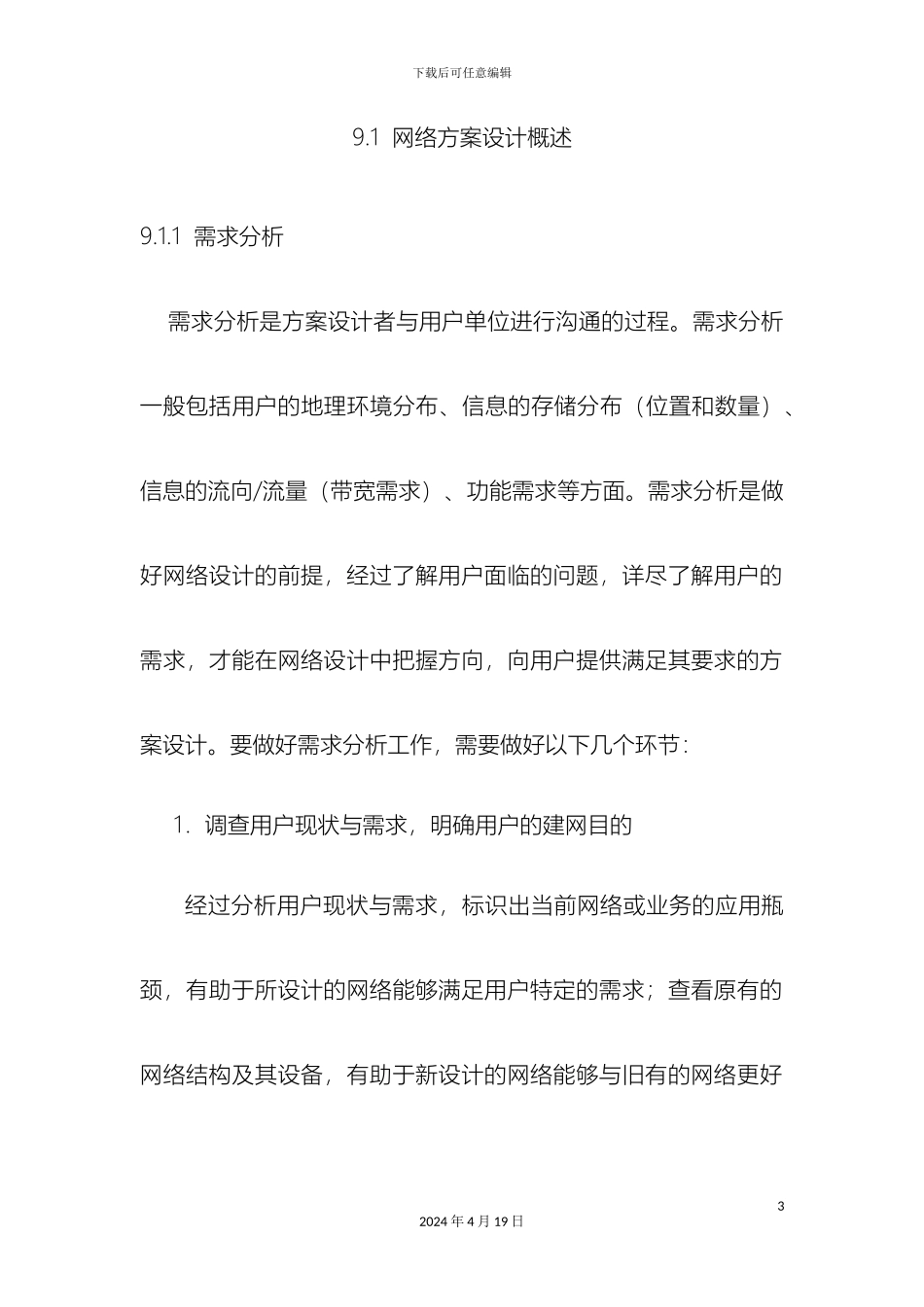

下载后可任意编辑网络方案设计与与实例 new12024 年 4 月 19 日下载后可任意编辑第9章网络方案设计与实例计算机网络建设是一项系统化工程,也因此称为网络工程。网络方案设计是网络建设中最重要的环节。网络方案设计主要涉及:需求分析、网络拓扑结构设计、网络技术的选择、网络设备选型、网络安全性设计、网络可靠性设计、IP 地址规划和子网划分、路由设计、综合布线设计等方面的内容。假如是局域网方案还会涉及外网连接方式设计等内容。本章主要讲述局域网方案的设计,它包括我们最常见的校园网、企业网、园区网等方案的设计。22024 年 4 月 19 日下载后可任意编辑9.1 网络方案设计概述9.1.1 需求分析 需求分析是方案设计者与用户单位进行沟通的过程。需求分析一般包括用户的地理环境分布、信息的存储分布(位置和数量)、信息的流向/流量(带宽需求)、功能需求等方面。需求分析是做好网络设计的前提,经过了解用户面临的问题,详尽了解用户的需求,才能在网络设计中把握方向,向用户提供满足其要求的方案设计。要做好需求分析工作,需要做好以下几个环节:1.调查用户现状与需求,明确用户的建网目的经过分析用户现状与需求,标识出当前网络或业务的应用瓶颈,有助于所设计的网络能够满足用户特定的需求;查看原有的网络结构及其设备,有助于新设计的网络能够与旧有的网络更好32024 年 4 月 19 日下载后可任意编辑地熔合;确定用户近期与中长期的进展目标,有助于所设计的网络具有相当的可伸缩性及扩展性。2.了解用户的信息管理结构,分析用户信息流收集相应的网络数据类型及流量,了解用户当前的应用程序是如何利用网络的。这些应用程序运行何种协议,其流量如何。设计者需要重点记录用户应用程序的类型及流量,这些数据将有助于理解当前和计划中的网络应用。还需要收集当前运行的网络协议、网络互联的设备及其性能瓶颈,这些应用程序可能也会在新的网络上运行,因此会给将来的网络设备选用提供有用的信息。假如涉及到一些新增加的网络应用,同样也需要分析其数据类型、流量大小和集中在什么地方,确定是否能访问局域网外部的数据。确定其网络性能特征,并记录下可能会遇到的任何问题,特别是在新设计实施后还可能存在的问题。这些数据是做好需求42024 年 4 月 19 日下载后可任意编辑分析的主要因素,也是与用户达成共识的基础。3.了解用户地理环境分布用户结构、地理结构、当前和将来的人员以及策略与政策等等都...
