罗茨鼓风机单体试车方案模板VIP专享

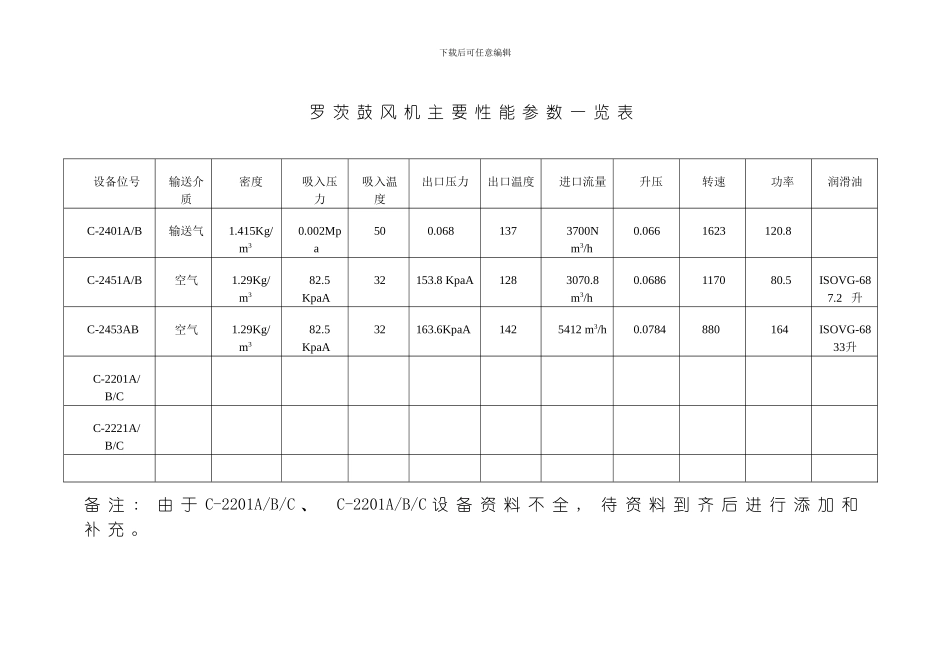

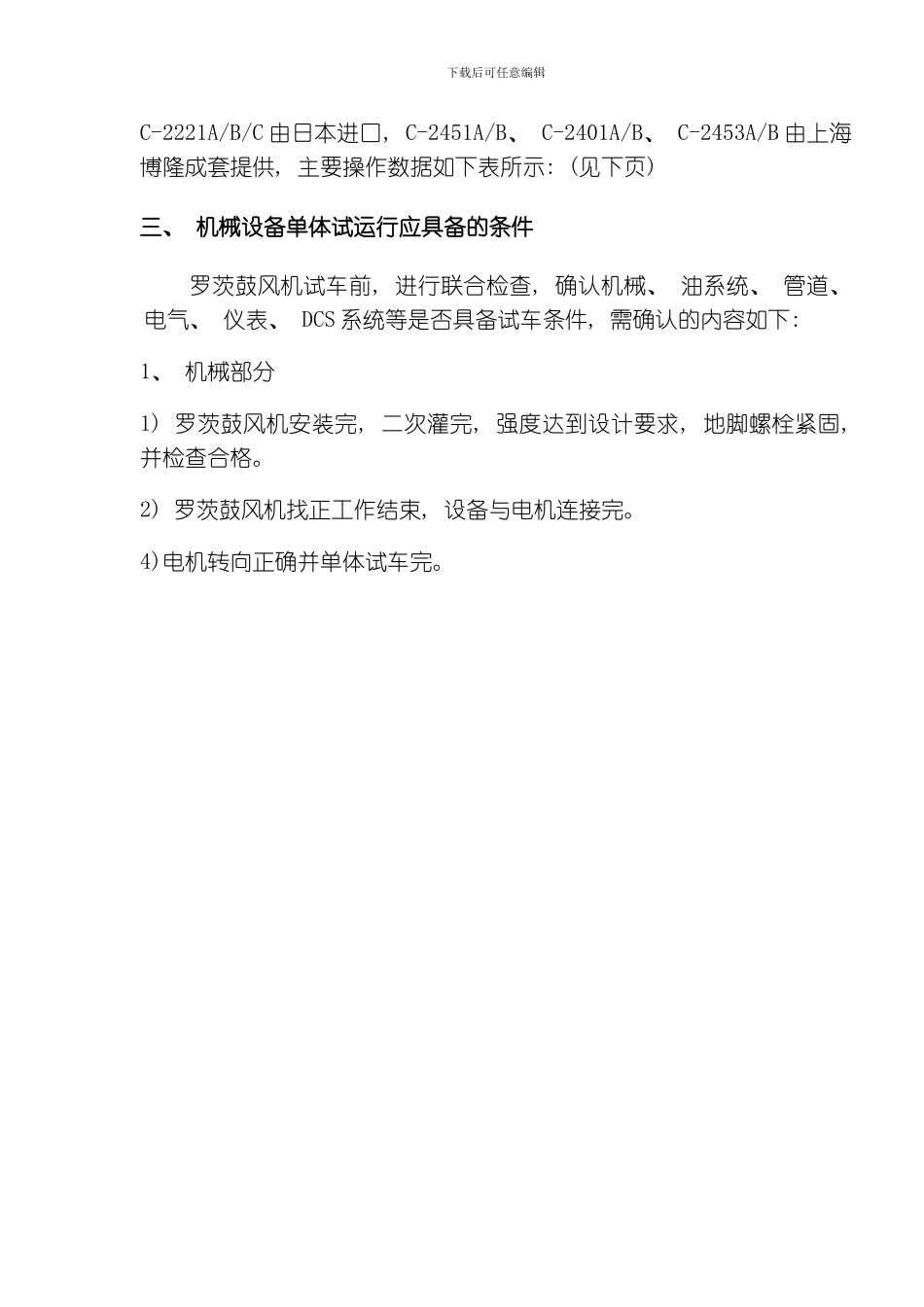

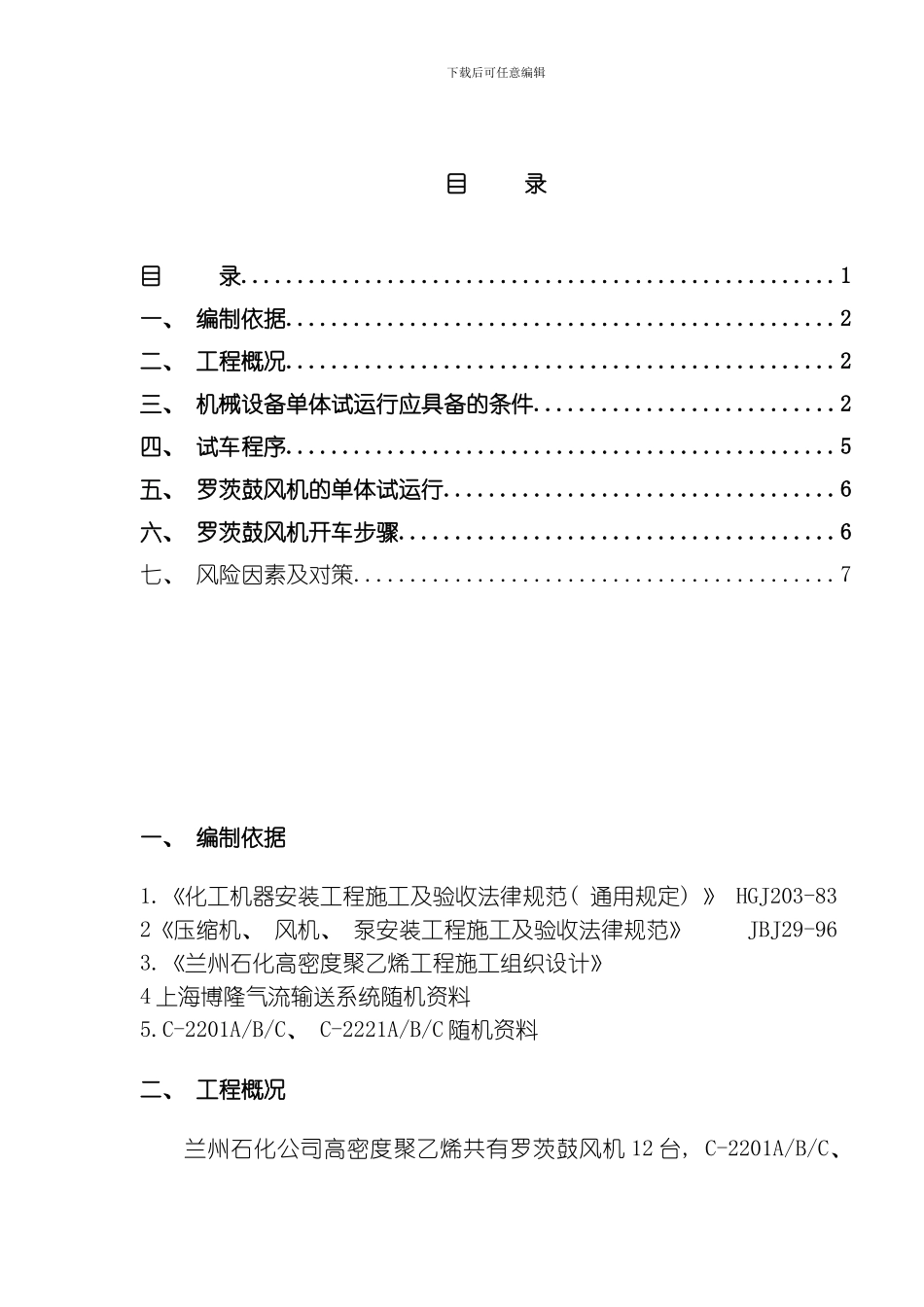

下载后可任意编辑目 录目 录.....................................................1一、 编制依据.................................................2二、 工程概况.................................................2三、 机械设备单体试运行应具备的条件...........................2四、 试车程序.................................................5五、 罗茨鼓风机的单体试运行...................................6六、 罗茨鼓风机开车步骤.......................................6七、 风险因素及对策...........................................7一、 编制依据1.《化工机器安装工程施工及验收法律规范( 通用规定) 》 HGJ203-832《压缩机、 风机、 泵安装工程施工及验收法律规范》 JBJ29-963.《兰州石化高密度聚乙烯工程施工组织设计》4 上海博隆气流输送系统随机资料5.C-2201A/B/C、 C-2221A/B/C 随机资料二、 工程概况兰州石化公司高密度聚乙烯共有罗茨鼓风机 12 台, C-2201A/B/C、 下载后可任意编辑C-2221A/B/C 由日本进口, C-2451A/B、 C-2401A/B、 C-2453A/B 由上海博隆成套提供, 主要操作数据如下表所示: (见下页)三、 机械设备单体试运行应具备的条件罗茨鼓风机试车前, 进行联合检查, 确认机械、 油系统、 管道、 电气、 仪表、 DCS 系统等是否具备试车条件, 需确认的内容如下: 1、 机械部分1) 罗茨鼓风机安装完, 二次灌完, 强度达到设计要求, 地脚螺栓紧固, 并检查合格。2) 罗茨鼓风机找正工作结束, 设备与电机连接完。4)电机转向正确并单体试车完。下载后可任意编辑罗 茨 鼓 风 机 主 要 性 能 参 数 一 览 表设备位号输送介质密度吸入压力吸入温度出口压力出口温度进口流量升压转速功率润滑油C-2401A/B输送气1.415Kg/m30.002Mpa500.0681373700N m3/h0.0661623120.8C-2451A/B空气1.29Kg/m382.5 KpaA32153.8 KpaA1283070.8 m3/h0.0686117080.5ISOVG-68 7.2 升 C-2453AB空气1.29Kg/m382.5 KpaA32163.6KpaA1425412 m3/h0.0784880164ISOVG-68 33升 C-2201A/B/CC-2221A/B/C备 注 : 由 于 C-2201A/B/C 、 C-2201A/B/C 设 备 资 料 不 全 , 待 资 料 到 齐 后 进 行 添 加 和补 充 。下载后可任意编辑5)罗茨鼓风机附件安装完。6)在罗茨鼓风机油箱内注入润滑油, 油脂润滑点用黄油枪加注润滑脂。3、 管道部分1)试车系统的管...
