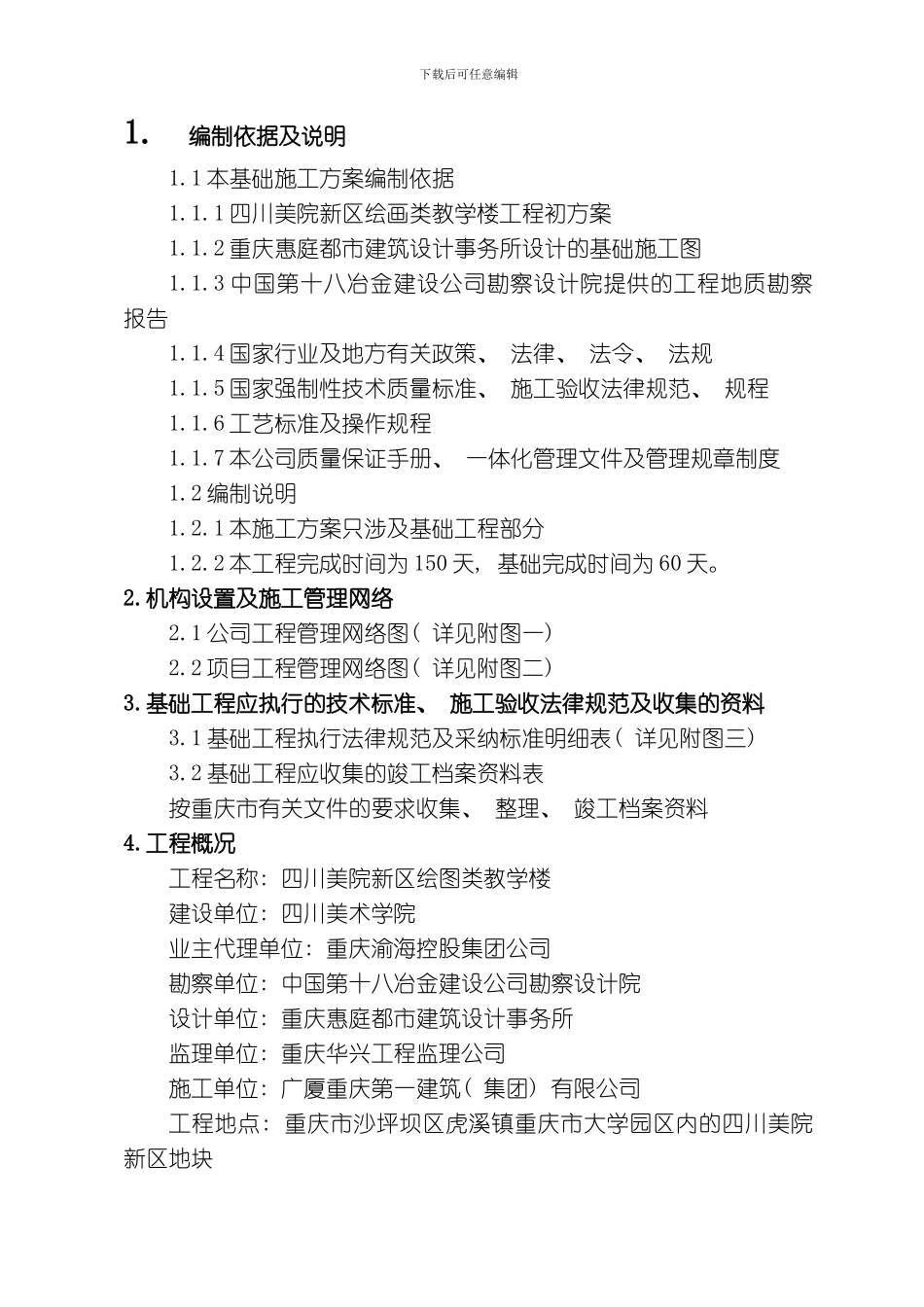

下载后可任意编辑1.编制依据及说明1.1 本基础施工方案编制依据1.1.1 四川美院新区绘画类教学楼工程初方案1.1.2 重庆惠庭都市建筑设计事务所设计的基础施工图1.1.3 中国第十八冶金建设公司勘察设计院提供的工程地质勘察报告1.1.4 国家行业及地方有关政策、 法律、 法令、 法规1.1.5 国家强制性技术质量标准、 施工验收法律规范、 规程1.1.6 工艺标准及操作规程1.1.7 本公司质量保证手册、 一体化管理文件及管理规章制度1.2 编制说明1.2.1 本施工方案只涉及基础工程部分1.2.2 本工程完成时间为 150 天, 基础完成时间为 60 天。2.机构设置及施工管理网络2.1 公司工程管理网络图( 详见附图一) 2.2 项目工程管理网络图( 详见附图二) 3.基础工程应执行的技术标准、 施工验收法律规范及收集的资料3.1 基础工程执行法律规范及采纳标准明细表( 详见附图三) 3.2 基础工程应收集的竣工档案资料表按重庆市有关文件的要求收集、 整理、 竣工档案资料4.工程概况工程名称: 四川美院新区绘图类教学楼建设单位: 四川美术学院业主代理单位: 重庆渝海控股集团公司勘察单位: 中国第十八冶金建设公司勘察设计院设计单位: 重庆惠庭都市建筑设计事务所监理单位: 重庆华兴工程监理公司施工单位: 广厦重庆第一建筑( 集团) 有限公司工程地点: 重庆市沙坪坝区虎溪镇重庆市大学园区内的四川美院新区地块下载后可任意编辑4.1 建筑设计概况: 建筑面积: 18537.8㎡建筑层数: 2-4 层( 局部 6 层) 建筑层高: 4.5㎡建筑总高: 16.5～29.5㎡建筑功能: 综合类教学楼4.2 基础结构设计概况: 4.2.1 本工程基础采纳人工挖孔嵌岩桩基础。持力层为中风化泥岩、 中风化砂岩, 泥岩的天然单轴抗压强度标准值=4.5Mpa,泥岩的地基承载力设计值=1.58Mpa, 砂岩的饱和单轴抗压强度标准值=15.0Mpa, 砂岩的地基承载力设计值=5.28Mpa。4.2.2 桩直径为 900～1000mm, 嵌岩深度详设计图纸。桩与桩间采纳 地 梁 将 基 础 连 成 一 承 载 整 体 。 地 梁 断 面 为 200×500mm 、 150×600mm、 350×450mm、 350×700mm。砼强度等级: 护臂砼 C20, 挖孔桩桩身及挡土墙砼 C25( 砼挡土墙、 水池池壁、 吃地板及水池接触的柱, 砼抗渗等级为 P8) , 挖孔桩桩顶以下 1m 长段的桩身及地梁砼强度等级 C30, 垫层混凝土 C10, 垫层厚 100。原槽浇筑砼。 基础开挖至设计标高, 经验槽认可厚应及时用 C25 混凝...
