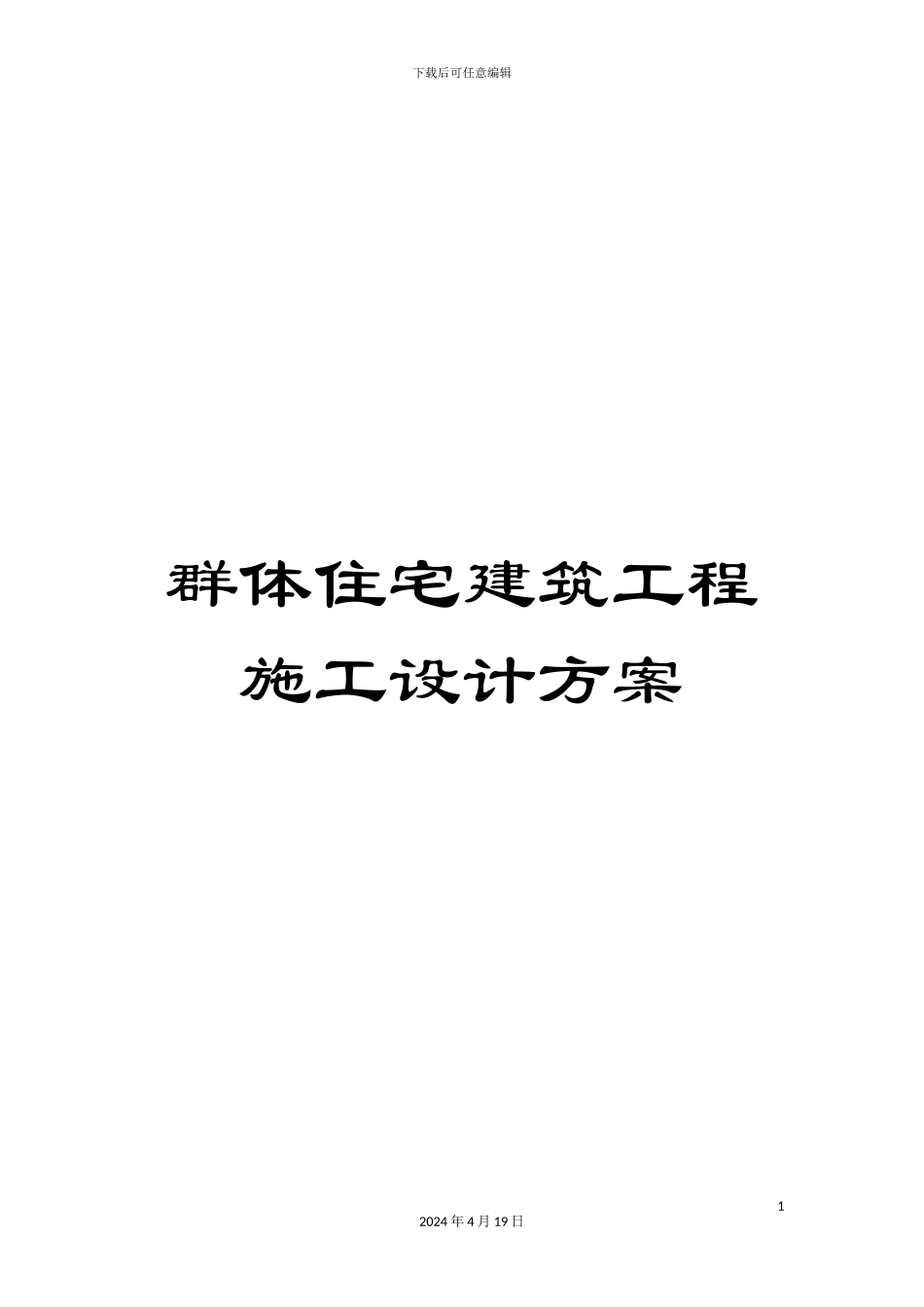

群体住宅建筑工程施工设计方案

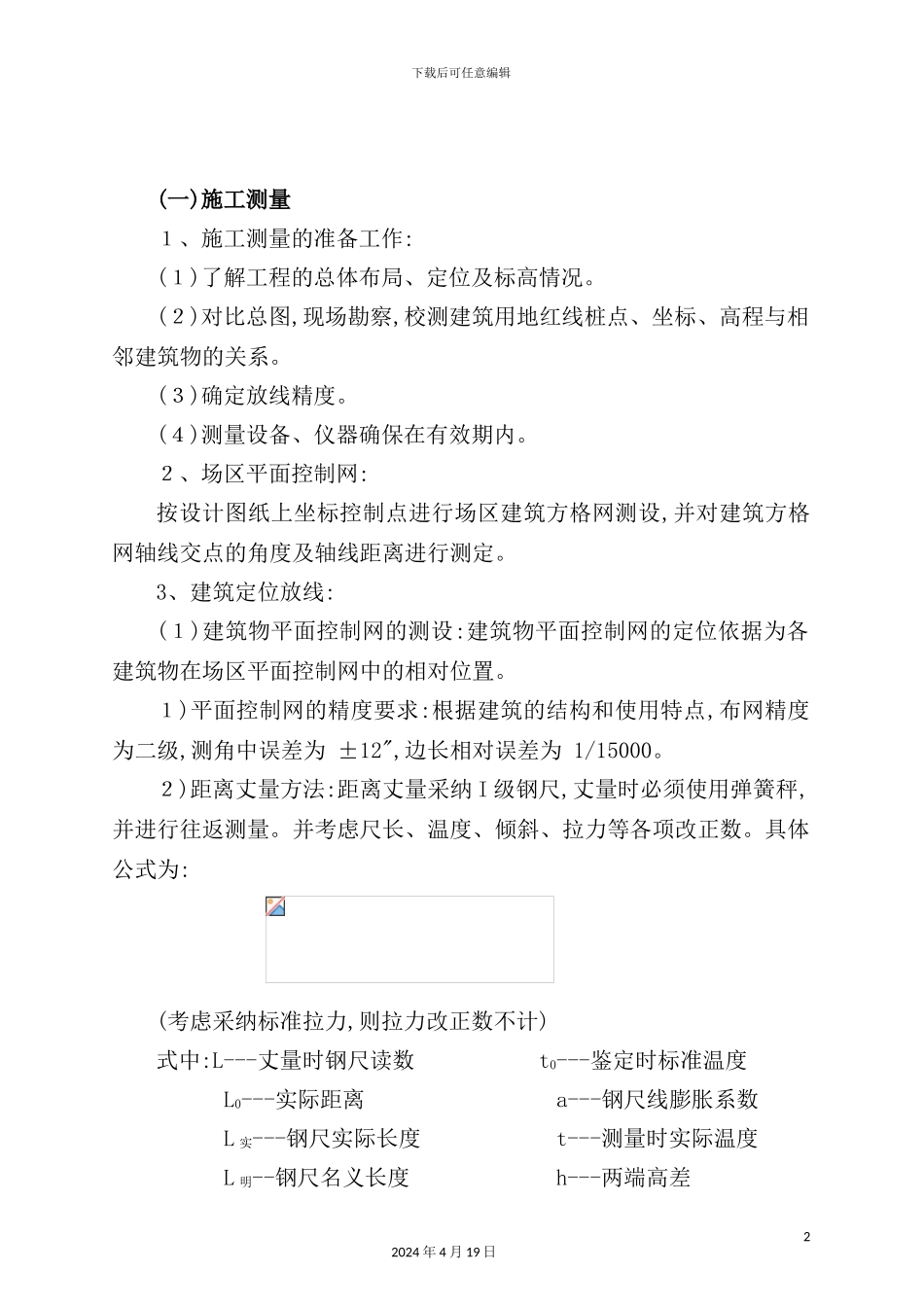

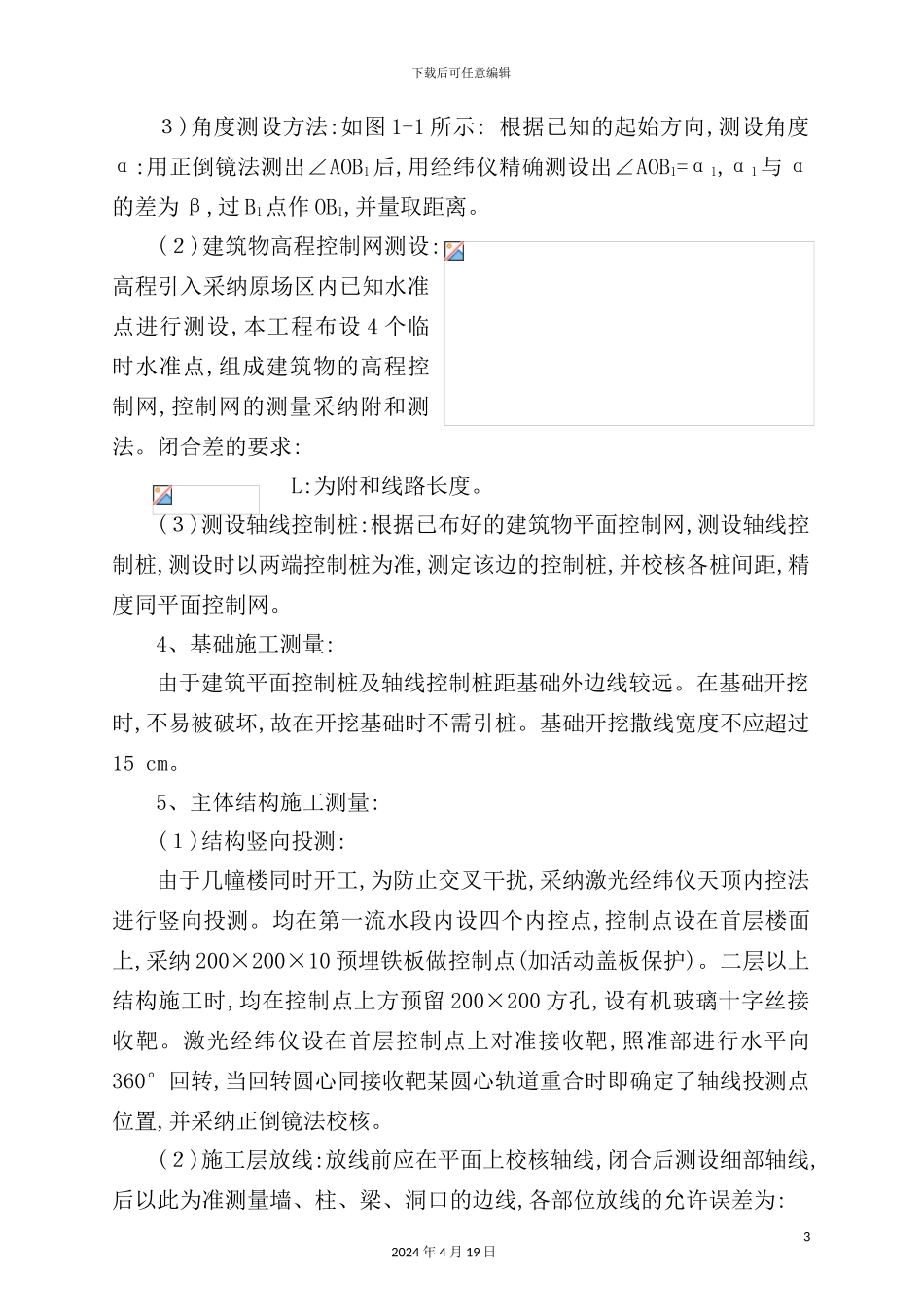

下载后可任意编辑群体住宅建筑工程施工设计方案12024 年 4 月 19 日下载后可任意编辑(一)施工测量１、施工测量的准备工作:(１)了解工程的总体布局、定位及标高情况。(２)对比总图,现场勘察,校测建筑用地红线桩点、坐标、高程与相邻建筑物的关系。(３)确定放线精度。(４)测量设备、仪器确保在有效期内。２、场区平面控制网:按设计图纸上坐标控制点进行场区建筑方格网测设,并对建筑方格网轴线交点的角度及轴线距离进行测定。3、建筑定位放线:(１)建筑物平面控制网的测设:建筑物平面控制网的定位依据为各建筑物在场区平面控制网中的相对位置。１)平面控制网的精度要求:根据建筑的结构和使用特点,布网精度为二级,测角中误差为 ±12",边长相对误差为 1/15000。２)距离丈量方法:距离丈量采纳 I 级钢尺,丈量时必须使用弹簧秤,并进行往返测量。并考虑尺长、温度、倾斜、拉力等各项改正数。具体公式为:(考虑采纳标准拉力,则拉力改正数不计)式中:L---丈量时钢尺读数 t0---鉴定时标准温度 L0---实际距离 a---钢尺线膨胀系数 L 实---钢尺实际长度 t---测量时实际温度 L 明--钢尺名义长度 h---两端高差22024 年 4 月 19 日下载后可任意编辑３)角度测设方法:如图 1-1 所示: 根据已知的起始方向,测设角度α:用正倒镜法测出∠AOB1后,用经纬仪精确测设出∠AOB1=α1,α1与 α的差为 β,过 B1点作 OB1,并量取距离。(２)建筑物高程控制网测设:高程引入采纳原场区内已知水准点进行测设,本工程布设 4 个临时水准点,组成建筑物的高程控制网,控制网的测量采纳附和测法。闭合差的要求: L:为附和线路长度。(３)测设轴线控制桩:根据已布好的建筑物平面控制网,测设轴线控制桩,测设时以两端控制桩为准,测定该边的控制桩,并校核各桩间距,精度同平面控制网。4、基础施工测量:由于建筑平面控制桩及轴线控制桩距基础外边线较远。在基础开挖时,不易被破坏,故在开挖基础时不需引桩。基础开挖撒线宽度不应超过15 cm。5、主体结构施工测量:(１)结构竖向投测:由于几幢楼同时开工,为防止交叉干扰,采纳激光经纬仪天顶内控法进行竖向投测。均在第一流水段内设四个内控点,控制点设在首层楼面上,采纳 200×200×10 预埋铁板做控制点(加活动盖板保护)。二层以上结构施工时,均在控制点上方预留 200×200 方孔,设有机玻璃十字丝接收靶。激光经纬仪设在首层控制点上对准接收靶,照准部进行水平向360°回转,当回转圆心同接收靶某圆心轨道重合时即确定了轴线投...
