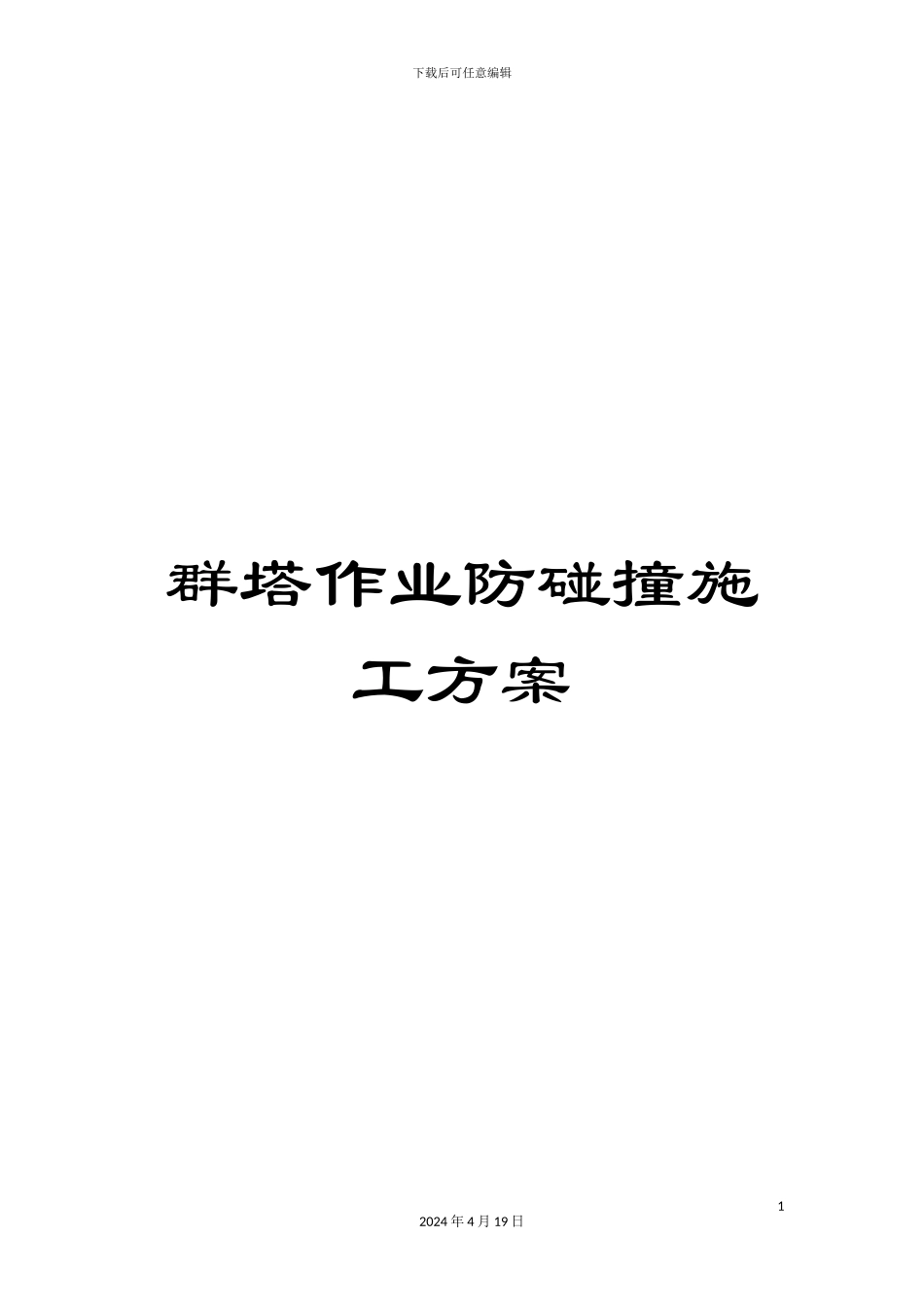

群塔作业防碰撞施工方案

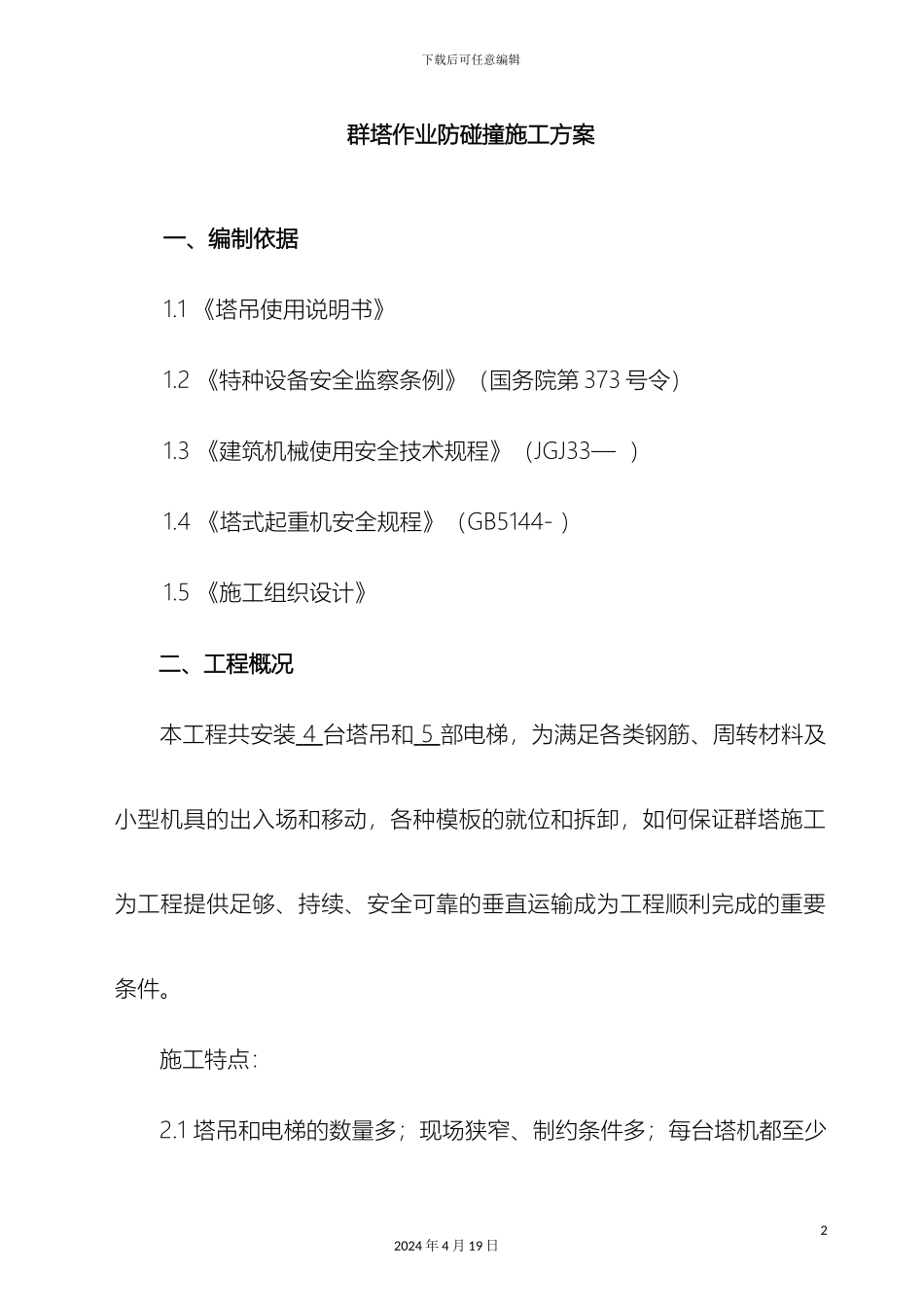

下载后可任意编辑群塔作业防碰撞施工方案12024 年 4 月 19 日下载后可任意编辑群塔作业防碰撞施工方案一、编制依据1.1 《塔吊使用说明书》1.2 《特种设备安全监察条例》（国务院第 373 号令）1.3 《建筑机械使用安全技术规程》（JGJ33— ）1.4 《塔式起重机安全规程》（GB5144- ）1.5 《施工组织设计》二、工程概况本工程共安装 4 台塔吊和 5 部电梯，为满足各类钢筋、周转材料及小型机具的出入场和移动，各种模板的就位和拆卸，如何保证群塔施工为工程提供足够、持续、安全可靠的垂直运输成为工程顺利完成的重要条件。施工特点：2.1 塔吊和电梯的数量多；现场狭窄、制约条件多；每台塔机都至少22024 年 4 月 19 日下载后可任意编辑与其相邻的两台塔机/电梯互有干涉。2.2 设备型号不一，性能差距大。2.3 施工机械由三家单位提供，增加管理和协调的难度2.4 塔吊与塔吊之间、塔吊与电梯之间、塔吊单位与施工单位之间的配合等等，常常出现相互交叉的作业区域。因此，从塔机/电梯的进场安装的组织、运行使用的管理、附着顶升的合理安排，没有一套切实可行的群塔施工方案和完善的管理体系，将很难保证群塔施工的安全、有序、高效的运行。下面分别为我公司塔吊各个可能发生碰撞的部位制定相应的防碰撞措施。三、施工概况、群塔关系及防碰措施3.1 施工概况：1#塔吊规格型号：QTZ80(6013)，计划安装高度约 120 米；2#塔吊规格型号：C5013(QTZ63)，计划安装高度 115 米；3#塔吊规格型号：32024 年 4 月 19 日下载后可任意编辑C5013(QTZ63) ， 计 划 安 装 高 度 约 120 米 ； 4# 塔 吊 规 格 型 号 ：C5013(QTZ63),计划安装高度约 32 米；5#塔吊型号 QTZ80(6013)，计划安装高度约 40 米。3.2 群塔关系1#塔吊与 2#塔吊大臂有部位交叉（大臂交叉 20m）4#塔吊与 5#塔吊大臂有部位交叉（大臂交叉 20m）3.3 防碰撞措施在任何情况下都保证高位塔吊的大臂下限与低位塔吊的大臂上限之间的垂直距离不小于 2m 。42024 年 4 月 19 日下载后可任意编辑 两台塔基吊臂交叉重叠 20 米，则另一台塔机的起重半径必须小于 60-20=40 米四、技术措施 4.1 由于塔机基础定位在地下室地板/承台基础上，对地下室结构有较大的影响，由施工技术部门会同设备部门共同确定塔机的基础位置，保证塔机的安装、拆卸，同时减少对结构的影响。4.2 按塔机基础定位图计算出各相邻塔机之间的距离，确定各塔机...
