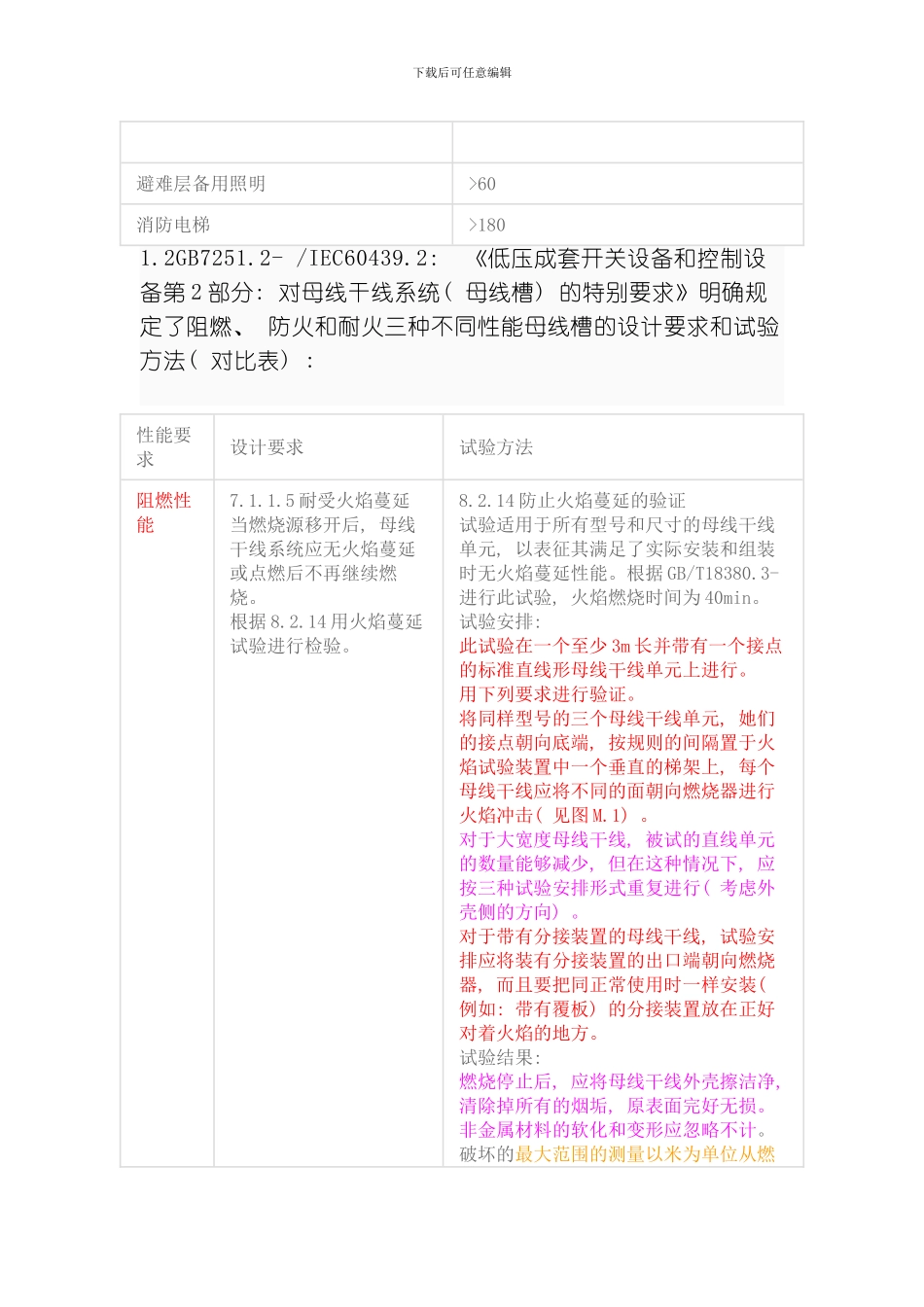

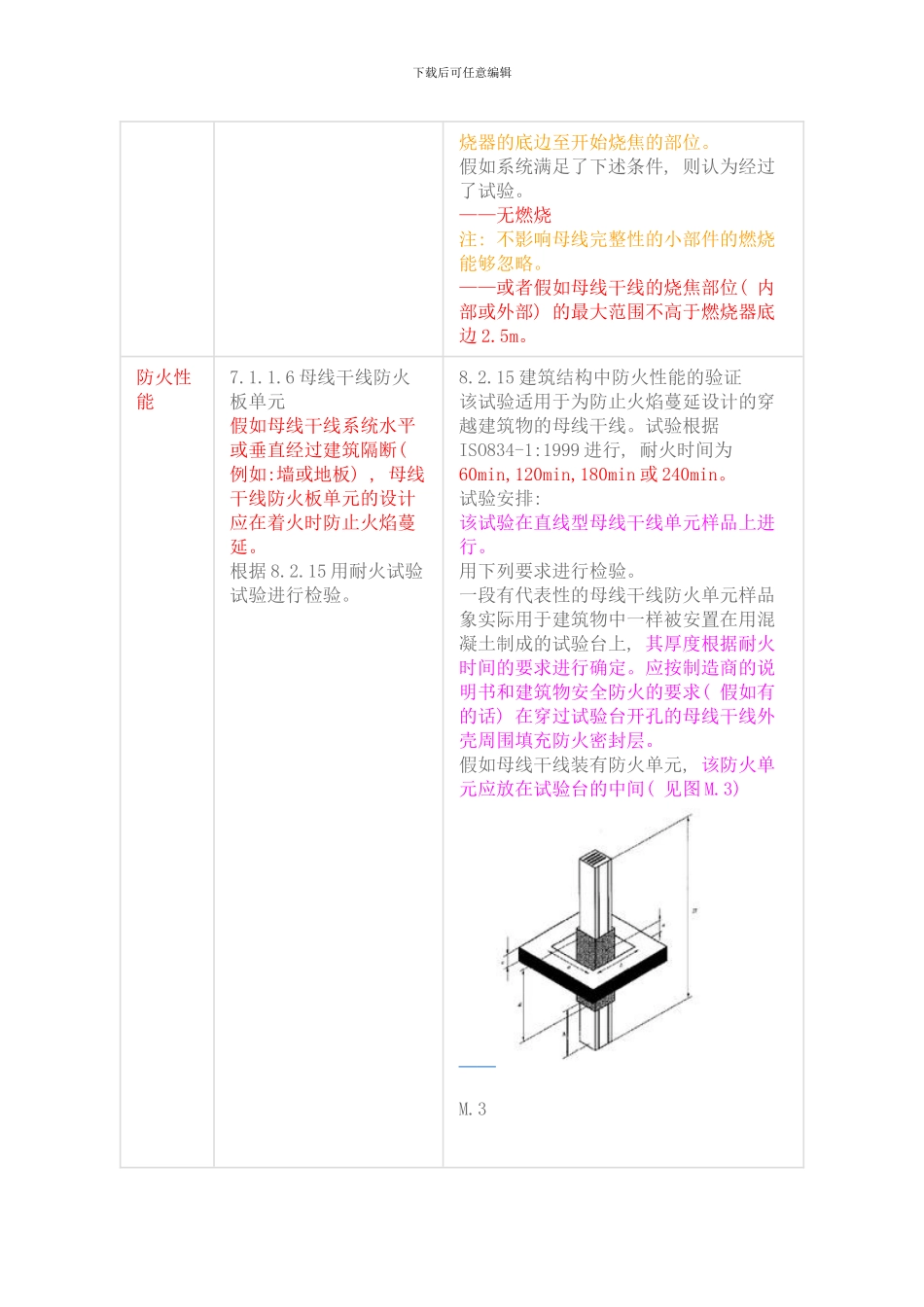

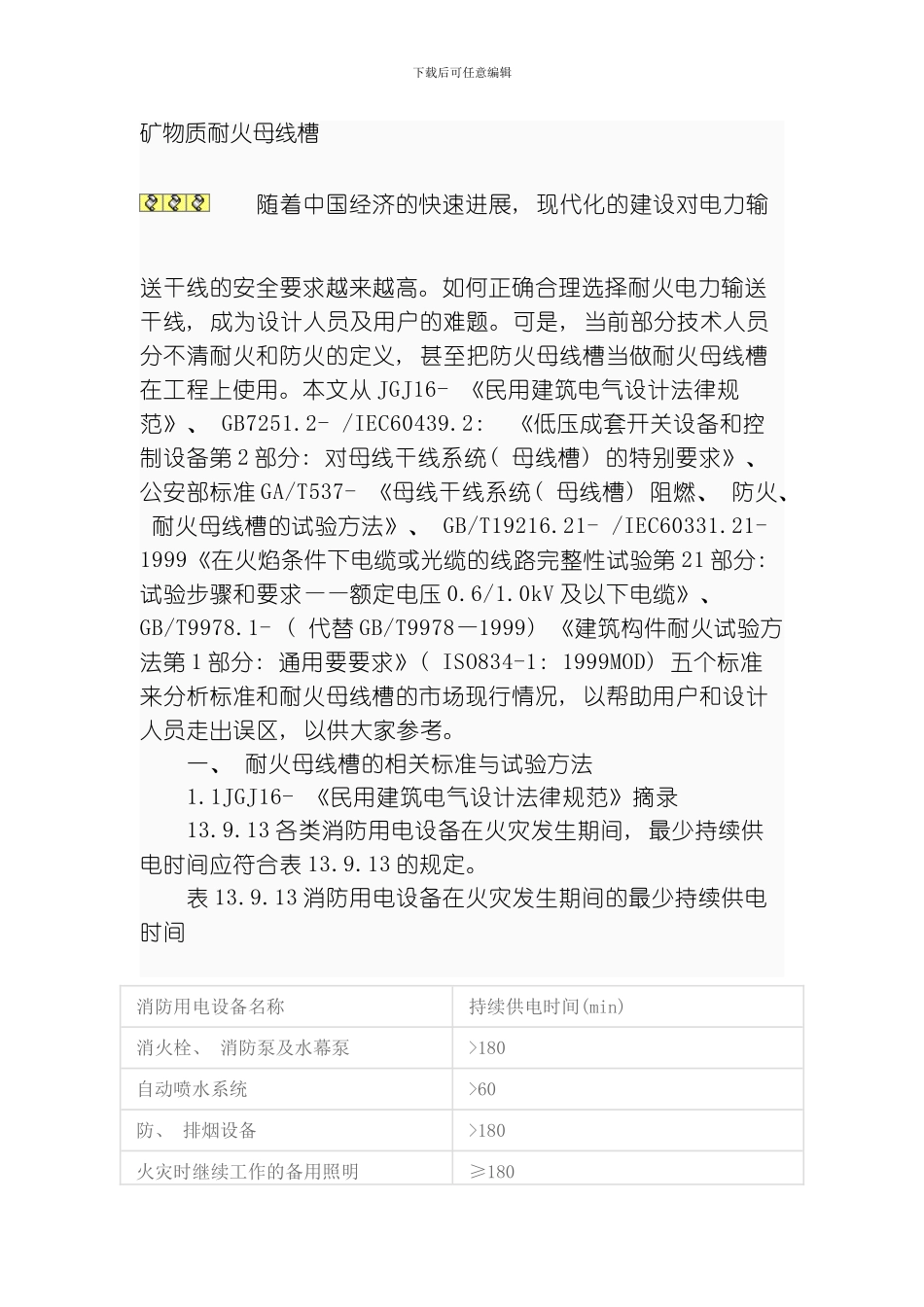

下载后可任意编辑矿物质耐火母线槽 随着中国经济的快速进展, 现代化的建设对电力输送干线的安全要求越来越高。如何正确合理选择耐火电力输送干线, 成为设计人员及用户的难题。可是, 当前部分技术人员分不清耐火和防火的定义, 甚至把防火母线槽当做耐火母线槽在工程上使用。本文从 JGJ16- 《民用建筑电气设计法律规范》、 GB7251.2- /IEC60439.2: 《低压成套开关设备和控制设备第 2 部分: 对母线干线系统( 母线槽) 的特别要求》、 公安部标准 GA/T537- 《母线干线系统( 母线槽) 阻燃、 防火、 耐火母线槽的试验方法》、 GB/T19216.21- /IEC60331.21-1999《在火焰条件下电缆或光缆的线路完整性试验第 21 部分: 试验步骤和要求——额定电压 0.6/1.0kV 及以下电缆》、 GB/T9978.1- ( 代替 GB/T9978—1999) 《建筑构件耐火试验方法第 1 部分: 通用要要求》( ISO834-1: 1999MOD) 五个标准来分析标准和耐火母线槽的市场现行情况, 以帮助用户和设计人员走出误区, 以供大家参考。 一、 耐火母线槽的相关标准与试验方法 1.1JGJ16- 《民用建筑电气设计法律规范》摘录 13.9.13 各类消防用电设备在火灾发生期间, 最少持续供电时间应符合表 13.9.13 的规定。 表 13.9.13 消防用电设备在火灾发生期间的最少持续供电时间 消防用电设备名称持续供电时间(min)消火栓、 消防泵及水幕泵>180自动喷水系统>60防、 排烟设备>180火灾时继续工作的备用照明≥180下载后可任意编辑避难层备用照明>60消防电梯>1801.2GB7251.2- /IEC60439.2: 《低压成套开关设备和控制设备第 2 部分: 对母线干线系统( 母线槽) 的特别要求》明确规定了阻燃、 防火和耐火三种不同性能母线槽的设计要求和试验方法( 对比表) : 性能要求设计要求试验方法阻燃性能7.1.1.5 耐受火焰蔓延当燃烧源移开后, 母线干线系统应无火焰蔓延或点燃后不再继续燃烧。根据 8.2.14 用火焰蔓延试验进行检验。8.2.14 防止火焰蔓延的验证试验适用于所有型号和尺寸的母线干线单元, 以表征其满足了实际安装和组装时无火焰蔓延性能。根据 GB/T18380.3- 进行此试验, 火焰燃烧时间为 40min。试验安排: 此试验在一个至少 3m 长并带有一个接点的标准直线形母线干线单元上进行。用下列要求进行验证。将同样型号的三个母线干线单元, 她们的接点朝向底端, 按规则的间隔置于火焰试验装置中一个垂直的梯架上, 每个母线干线应将不同的面朝向燃烧器...
