聊城电厂某栋机组汽机本体施工任务模板

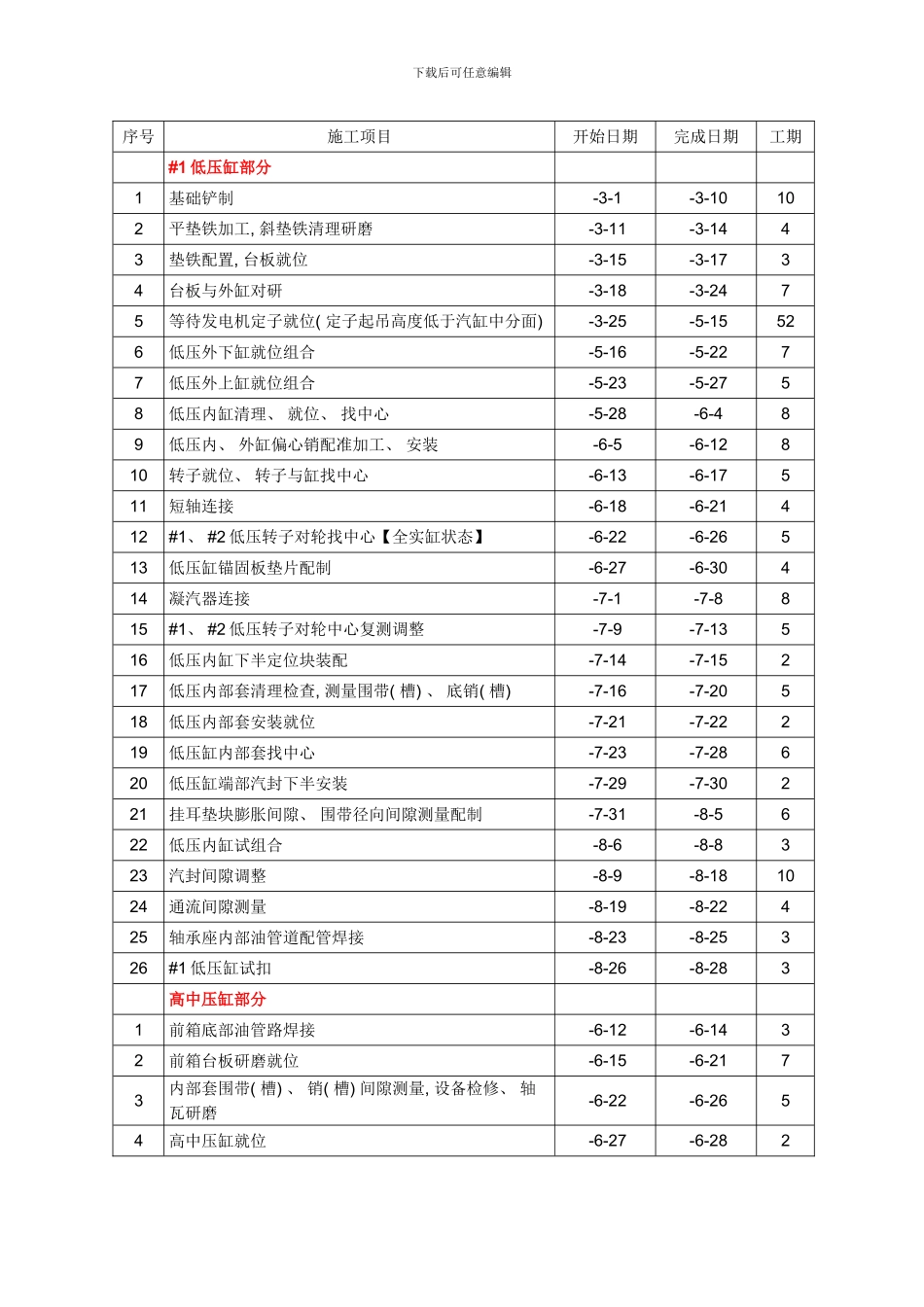

下载后可任意编辑聊城电厂#3 机组汽机本体施工任务、 安装工期与人员结构分析一、 工程概况国电聊城发电厂规划容量 4×600MW 国产燃煤机组, 一期工程装机容量为 2×600MW, 本期工程按规划容量扩建 2×600MW 超临界燃煤机组。本期工程由山东电力工程咨询院设计, 主机采纳上海汽轮机有限公司生产的超临界一次中间再热、 三缸四排汽、 单轴冷凝式汽轮机, 型号为N600-24.2/566/566, 发电机为上海汽轮发电机有限公司生产的 QFSN-600-2 型发电机。冷却方式为: 定子线圈水冷、 定子铁芯及转子绕组氢冷。主要设备参数简介二、 主要工程量序号项目名称单位工程量备注1汽轮机 N600-24.2/566/566台1 2发电机 QFSN-600-2台1 三、 里程碑节点计划序号里程碑内容完成时间备 注1主厂房浇第一方混凝土 .08.282主厂房出零米 .12.313主厂房封闭 .12.154锅炉水压试验完成 .08.315锅炉酸洗完成 .10.156锅炉吹管完成 .11.157汽轮机基础交安 .01.318汽机台板就位 .03.159发电机定子吊装就位 .06.2010汽机扣盖完成 .09.1011汽机油循环开始 .10.1012循环水泵房土建交付安装 .12.3113循环水通水 .09.2014化水系统制出合格除盐水 .09.3015空压机达投入条件 .09.3016汽动给水泵投入使用 .10.1517机组厂用电受电完成 .09.15下载后可任意编辑18机组整套启动开始 .12.0119机组首次冲转 .12.0520机组首次并网完成 .12.0821机组 168 小时试运完成 .12.20四、 人员组织及工期进度控制序号施工项目开始日期完成日期工期 #2 低压缸部分 1基础铲制 -3-1 -3-1010 2平垫铁加工, 斜垫铁清理研磨 -3-11 -3-144 3垫铁配置, 台板就位 -3-15 -3-173 4台板与外缸对研 -3-18 -3-247 5等待发电机定子就位( 定子起吊高度低于汽缸中分面) -3-25 -5-1552 6低压外下缸就位组合 -5-16 -5-205 7低压外下缸初找正 -5-21 -5-233 8低压外上缸就位组合 -5-24 -5-285 9低压内下缸清理、 就位、 找中心 -5-29 -6-47 10低压内、 外缸偏心销配准加工、 安装 -6-5 -6-128 11#2 低压转子就位、 转子与缸找中心 -6-13 -6-175 12#2 低压外缸水平、 转子扬度调整 -6-18 -6-214 13#1、 #2 低压转子对轮找中心【全实缸状态】 -6-22 -6-265 14锚固板垫片配制 -6-27 -6-304 15凝汽器连接 -7-1 -7-88 16#1、 #2 低压转子对轮中心复测调整 -7-9 -7-135 17低压内缸下半定位块装配 -7-14 -7-152 18...
