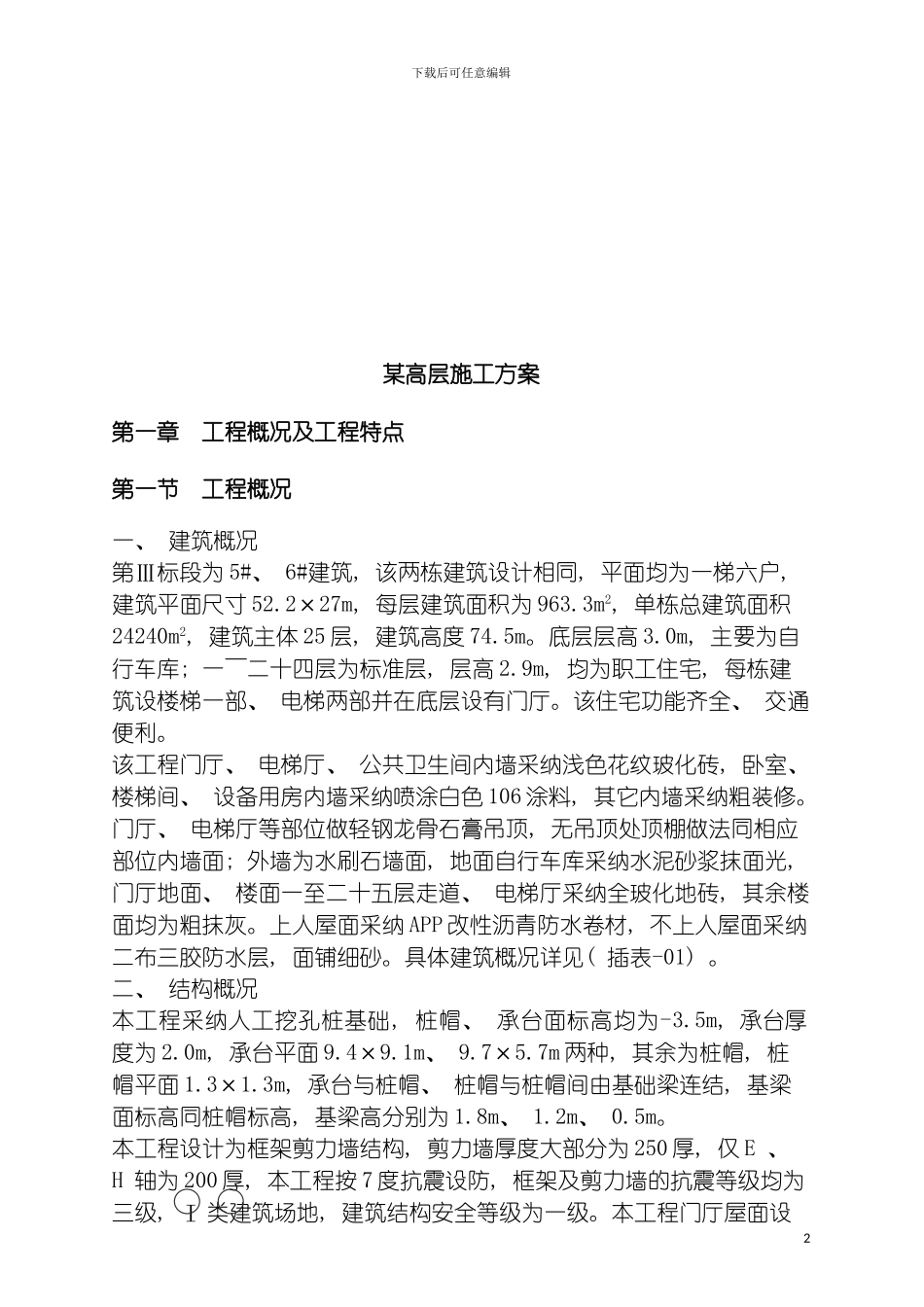

下载后可任意编辑职工高层住宅施工方案1下载后可任意编辑某高层施工方案第一章 工程概况及工程特点第一节 工程概况一、 建筑概况第Ⅲ标段为 5#、 6#建筑, 该两栋建筑设计相同, 平面均为一梯六户, 建筑平面尺寸 52.2×27m, 每层建筑面积为 963.3m2, 单栋总建筑面积24240m2, 建筑主体 25 层, 建筑高度 74.5m。底层层高 3.0m, 主要为自行车库; 一～二十四层为标准层, 层高 2.9m, 均为职工住宅, 每栋建筑设楼梯一部、 电梯两部并在底层设有门厅。该住宅功能齐全、 交通便利。该工程门厅、 电梯厅、 公共卫生间内墙采纳浅色花纹玻化砖, 卧室、 楼梯间、 设备用房内墙采纳喷涂白色 106 涂料, 其它内墙采纳粗装修。门厅、 电梯厅等部位做轻钢龙骨石膏吊顶, 无吊顶处顶棚做法同相应部位内墙面; 外墙为水刷石墙面, 地面自行车库采纳水泥砂浆抹面光, 门厅地面、 楼面一至二十五层走道、 电梯厅采纳全玻化地砖, 其余楼面均为粗抹灰。上人屋面采纳 APP 改性沥青防水卷材, 不上人屋面采纳二布三胶防水层, 面铺细砂。具体建筑概况详见( 插表-01) 。二、 结构概况本工程采纳人工挖孔桩基础, 桩帽、 承台面标高均为-3.5m, 承台厚度为 2.0m, 承台平面 9.4×9.1m、 9.7×5.7m 两种, 其余为桩帽, 桩帽平面 1.3×1.3m, 承台与桩帽、 桩帽与桩帽间由基础梁连结, 基梁面标高同桩帽标高, 基梁高分别为 1.8m、 1.2m、 0.5m。本工程设计为框架剪力墙结构, 剪力墙厚度大部分为 250 厚, 仅 E 、 H 轴为 200 厚, 本工程按 7 度抗震设防, 框架及剪力墙的抗震等级均为三级, Ⅰ 类建筑场地, 建筑结构安全等级为一级。本工程门厅屋面设2下载后可任意编辑计为钢结构。具体结构概况详见( 插表-01) 。建筑结构概况表( 插表-01) 建设单位华中科技大学设计单位华中理工大学建筑设计讨论院工程名称华中理工大学教工高层住宅工程地点华中科技大学校园内总建筑面积24240M2结构型式框架剪力墙建筑平面尺寸52.2×27m抗震设防7 度基础型式人工挖孔桩承台基础占地面积5900m2 安全等级 一级抗震等级三级建筑场地一类防火等级一级建筑高度74.5m建筑层高底层 3.0m, 其余均为 2.9m建筑层数25 层交通情况一部楼梯、 二部电梯砼强度等级C40标高 20.30m 以下梁、 板、 柱、 墙C35桩帽、 承台、 基础梁、 标高 20.30～40.60m 梁、 板、 柱、 墙C25标高 60.90m 以上梁、 板、 柱、 ...
