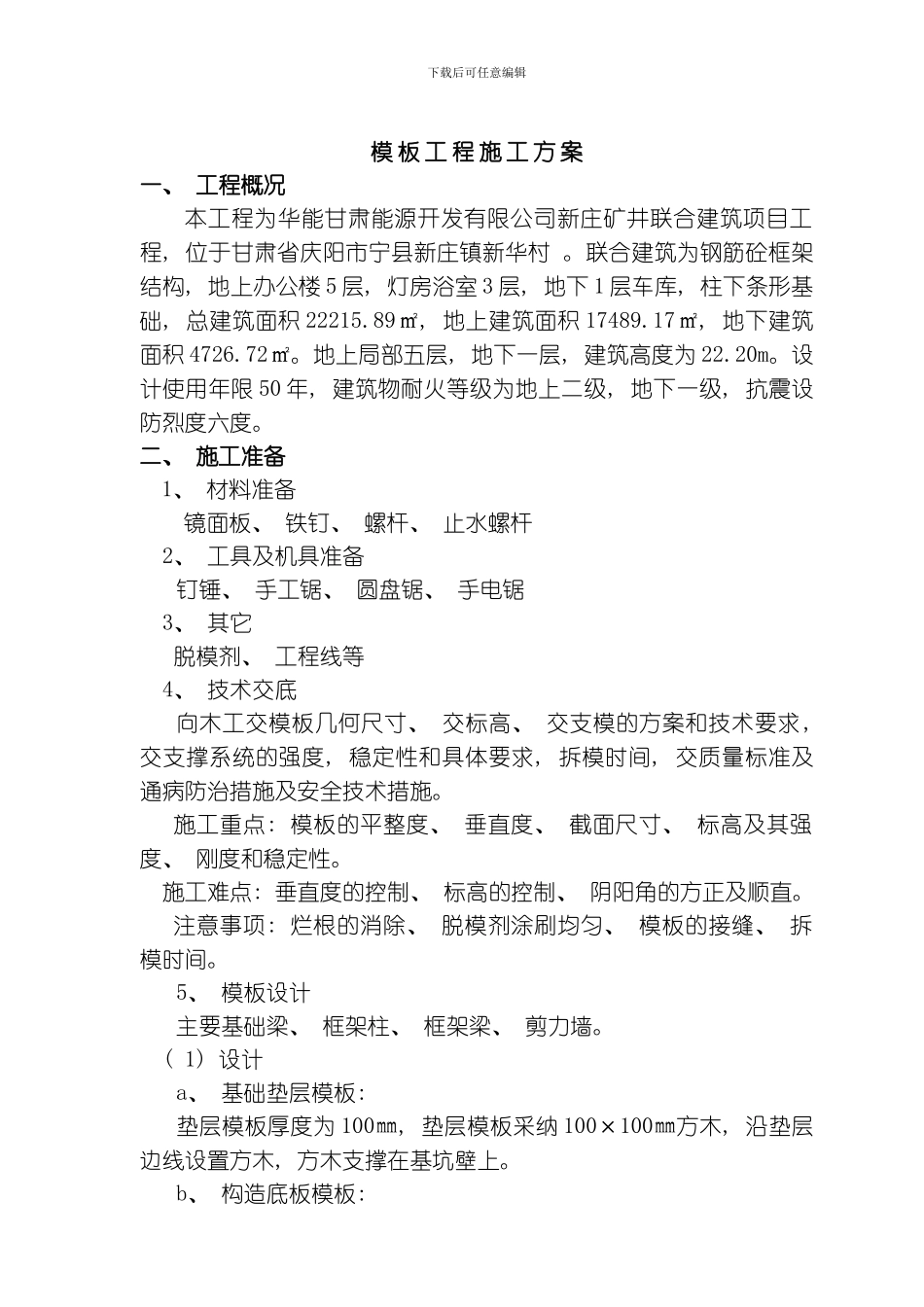

下载后可任意编辑模 板 工 程 施 工 方 案一、 工程概况本工程为华能甘肃能源开发有限公司新庄矿井联合建筑项目工程, 位于甘肃省庆阳市宁县新庄镇新华村 。联合建筑为钢筋砼框架结构, 地上办公楼 5 层, 灯房浴室 3 层, 地下 1 层车库, 柱下条形基础, 总建筑面积 22215.89㎡, 地上建筑面积 17489.17㎡, 地下建筑面积 4726.72㎡。地上局部五层, 地下一层, 建筑高度为 22.20m。设计使用年限 50 年, 建筑物耐火等级为地上二级, 地下一级, 抗震设防烈度六度。二、 施工准备1、 材料准备 镜面板、 铁钉、 螺杆、 止水螺杆2、 工具及机具准备钉锤、 手工锯、 圆盘锯、 手电锯3、 其它脱模剂、 工程线等4、 技术交底向木工交模板几何尺寸、 交标高、 交支模的方案和技术要求, 交支撑系统的强度, 稳定性和具体要求, 拆模时间, 交质量标准及通病防治措施及安全技术措施。施工重点: 模板的平整度、 垂直度、 截面尺寸、 标高及其强度、 刚度和稳定性。施工难点: 垂直度的控制、 标高的控制、 阴阳角的方正及顺直。注意事项: 烂根的消除、 脱模剂涂刷均匀、 模板的接缝、 拆模时间。5、 模板设计主要基础梁、 框架柱、 框架梁、 剪力墙。( 1) 设计a、 基础垫层模板: 垫层模板厚度为 100㎜, 垫层模板采纳 100×100㎜方木, 沿垫层边线设置方木, 方木支撑在基坑壁上。b、 构造底板模板: 下载后可任意编辑底板厚度为 200㎜, 侧模采纳 12㎜厚竹胶板, 50×100㎜方木做竖楞, 高度=底板厚+100㎜, 集水井、 电梯井模板采纳 18㎜厚多层板按坑大小加工成定型模板。c、 墙模板: 地下室墙模: 根据地下室层高及地下室内墙净高, 墙厚进行下料, 模板采纳 15 厚的多层板, 在多层板的另一面用 50×100 的做竖向背楞, 在制作的木模上, 从高地面 250mm 的高处, 用 16 的钻头接400×400 的间距打上螺杆眼。 在安装模板前, 弹出的墙身线、 门洞线及标高线, 并弹出模板控制线, 模板面清理洁净, 编上号, 并均匀涂好水质脱模剂, 不允许在模板就位前补刷, 以免污染钢筋, 检查人防门框是否已安装完毕。 模板支撑系统: 搭设满堂钢管挑架, 立杆间距 0.9m, 并设置水平钢管, 为了保证满模刚度和稳定性, 沿高度方向设 3～4 道斜撑, 斜撑水平方向间距≯1.5m,与满堂架相连, 从而形成了整套的墙模支撑体系。检查阴阳角模接缝是否严密, 防止错台及漏浆等现象。拆...
