联合泵站深基坑施工方案A模板

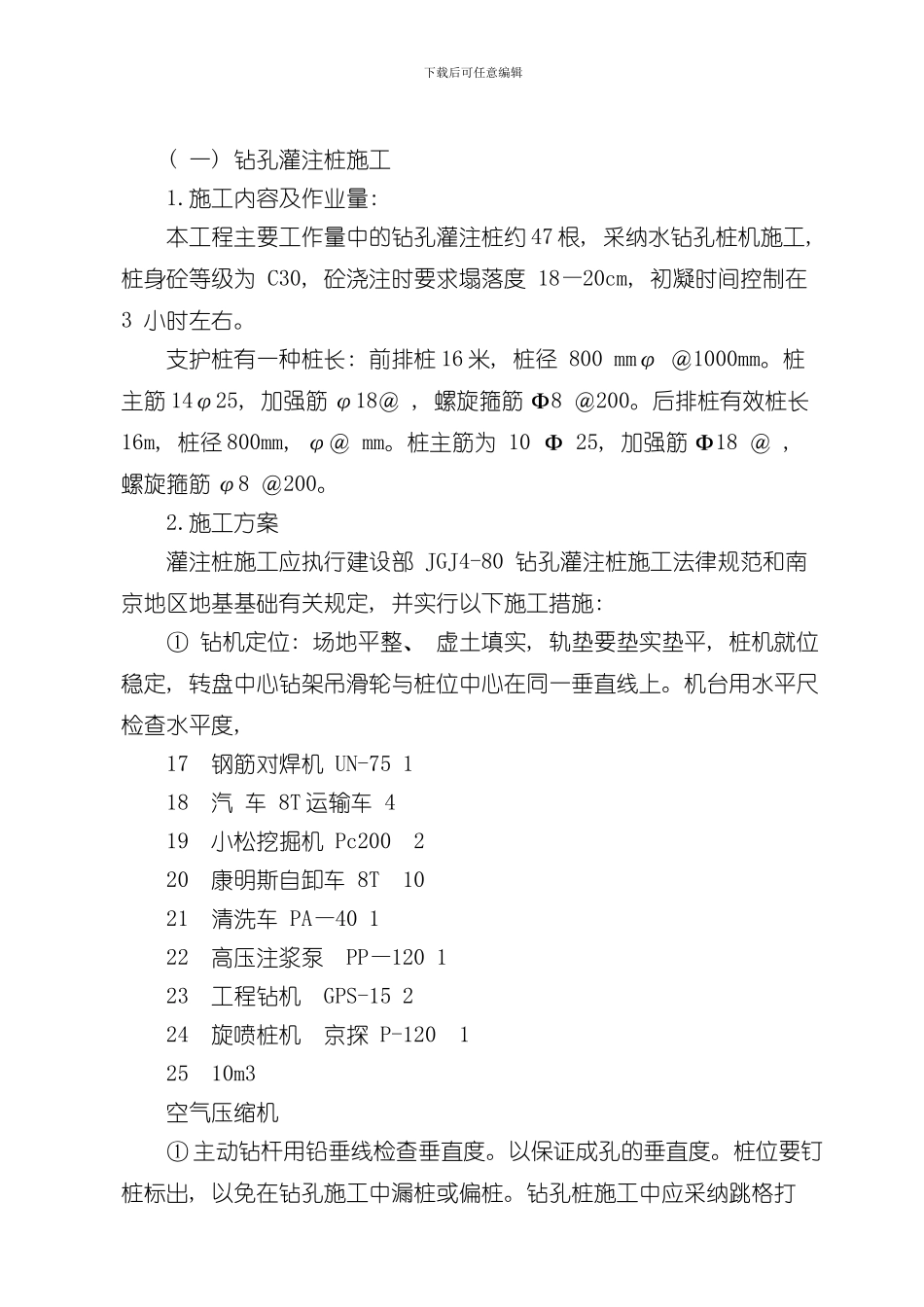

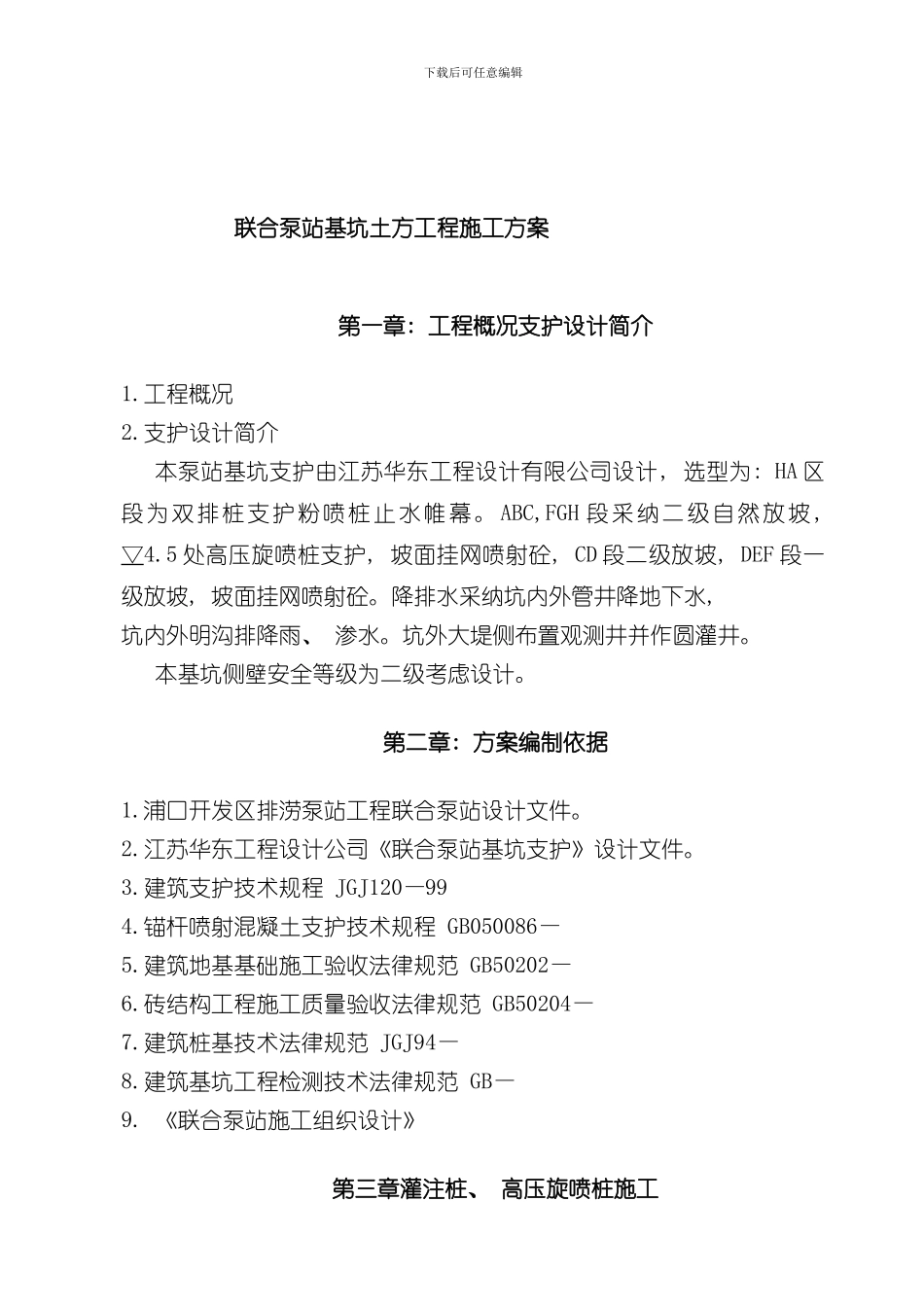

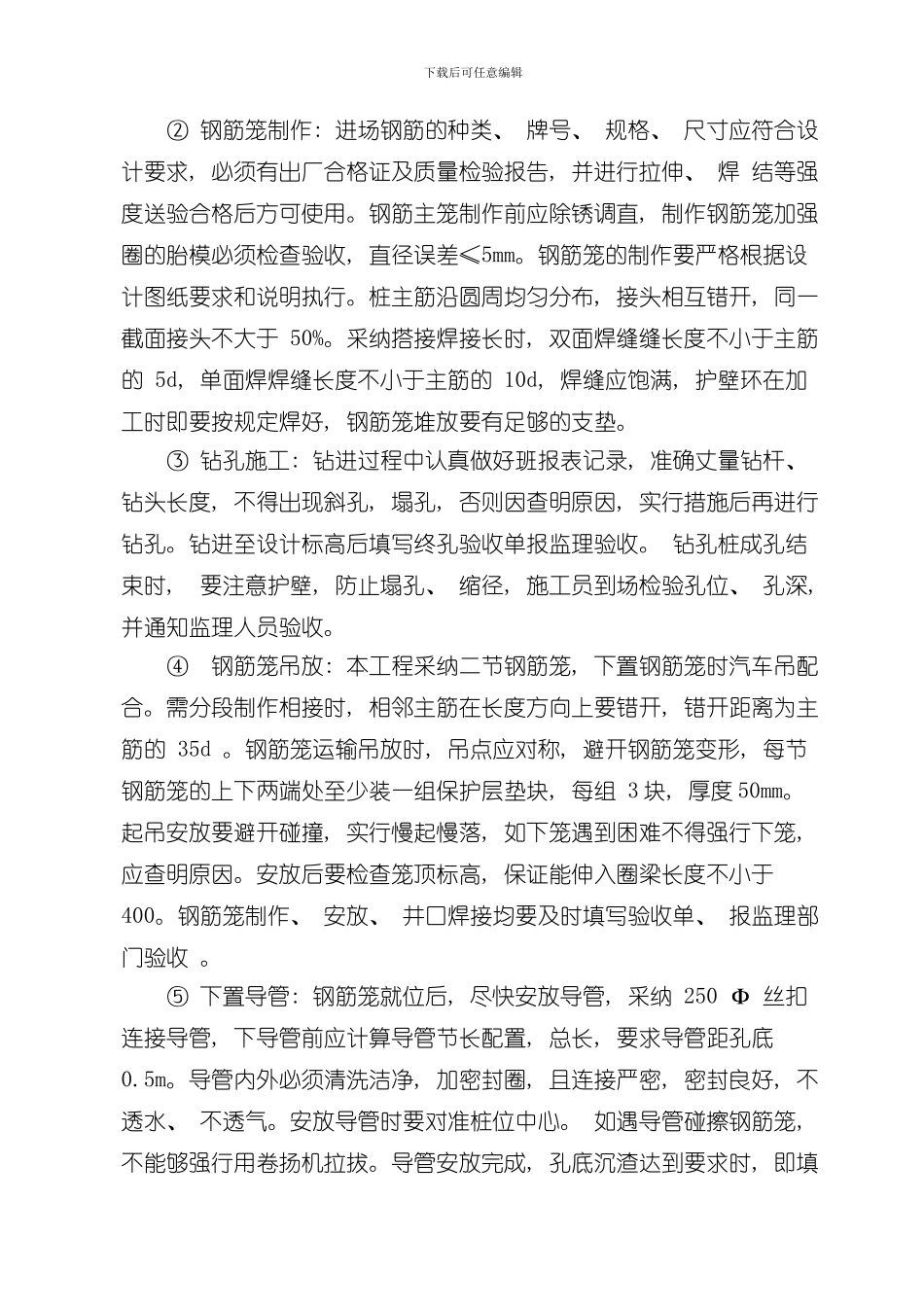

下载后可任意编辑 联合泵站基坑土方工程施工方案第一章: 工程概况支护设计简介1.工程概况2.支护设计简介本泵站基坑支护由江苏华东工程设计有限公司设计, 选型为: HA 区段为双排桩支护粉喷桩止水帷幕。 ABC,FGH 段采纳二级自然放坡, ▽4.5 处高压旋喷桩支护, 坡面挂网喷射砼, CD 段二级放坡, DEF 段一级放坡, 坡面挂网喷射砼。降排水采纳坑内外管井降地下水, 坑内外明沟排降雨、 渗水。坑外大堤侧布置观测井并作圆灌井。本基坑侧壁安全等级为二级考虑设计。第二章: 方案编制依据1.浦口开发区排涝泵站工程联合泵站设计文件。2.江苏华东工程设计公司《联合泵站基坑支护》设计文件。3.建筑支护技术规程 JGJ120—994.锚杆喷射混凝土支护技术规程 GB050086— 5.建筑地基基础施工验收法律规范 GB50202— 6.砖结构工程施工质量验收法律规范 GB50204— 7.建筑桩基技术法律规范 JGJ94— 8.建筑基坑工程检测技术法律规范 GB— 9. 《联合泵站施工组织设计》第三章灌注桩、 高压旋喷桩施工下载后可任意编辑( 一) 钻孔灌注桩施工 1.施工内容及作业量: 本工程主要工作量中的钻孔灌注桩约 47 根, 采纳水钻孔桩机施工, 桩身砼等级为 C30, 砼浇注时要求塌落度 18—20cm, 初凝时间控制在 3 小时左右。支护桩有一种桩长: 前排桩 16 米, 桩径 800 mmφ ＠1000mm。桩主筋 14φ25, 加强筋 φ18＠ , 螺旋箍筋 Ф8 ＠200。后排桩有效桩长 16m, 桩径 800mm, φ＠ mm。桩主筋为 10 Ф 25, 加强筋 Ф18 ＠ , 螺旋箍筋 φ8 ＠200。2.施工方案 灌注桩施工应执行建设部 JGJ4-80 钻孔灌注桩施工法律规范和南京地区地基基础有关规定, 并实行以下施工措施: ① 钻机定位: 场地平整、 虚土填实, 轨垫要垫实垫平, 桩机就位稳定, 转盘中心钻架吊滑轮与桩位中心在同一垂直线上。机台用水平尺检查水平度, 17 钢筋对焊机 UN-75 1 18 汽 车 8T 运输车 4 19 小松挖掘机 Pc200 2 20 康明斯自卸车 8T 10 21 清洗车 PA—40 1 22 高压注浆泵 PP—120 1 23 工程钻机 GPS-15 2 24 旋喷桩机 京探 P-120 1 25 10m3空气压缩机 ① 主动钻杆用铅垂线检查垂直度。以保证成孔的垂直度。桩位要钉桩标出, 以免在钻孔施工中漏桩或偏桩。钻孔桩施工中应采纳跳格打 下载后可任意编辑② 钢筋笼制作: 进场钢筋的种类、 牌号、 规格、 尺寸应符合设计要求, 必须有出厂合格证...
