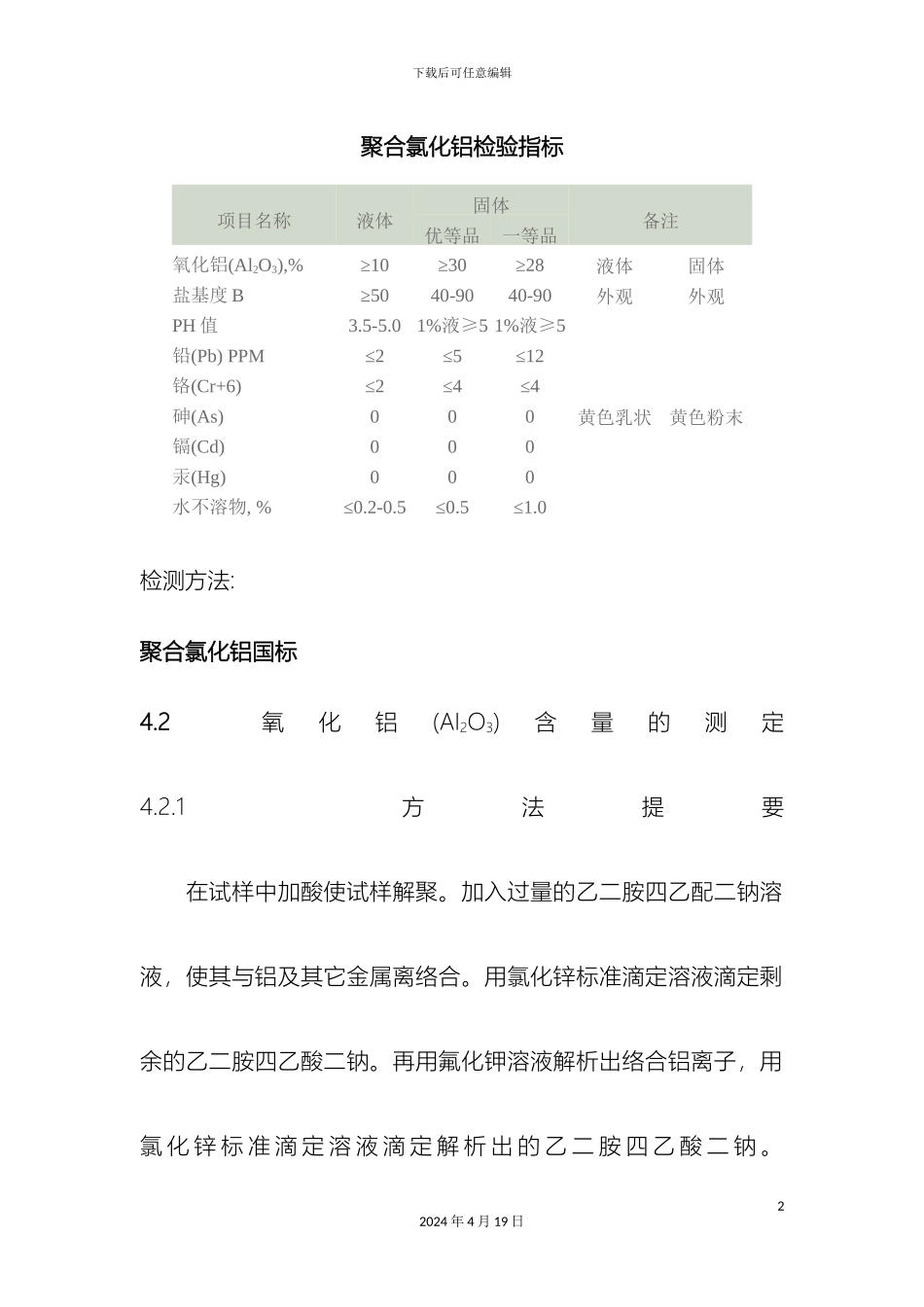

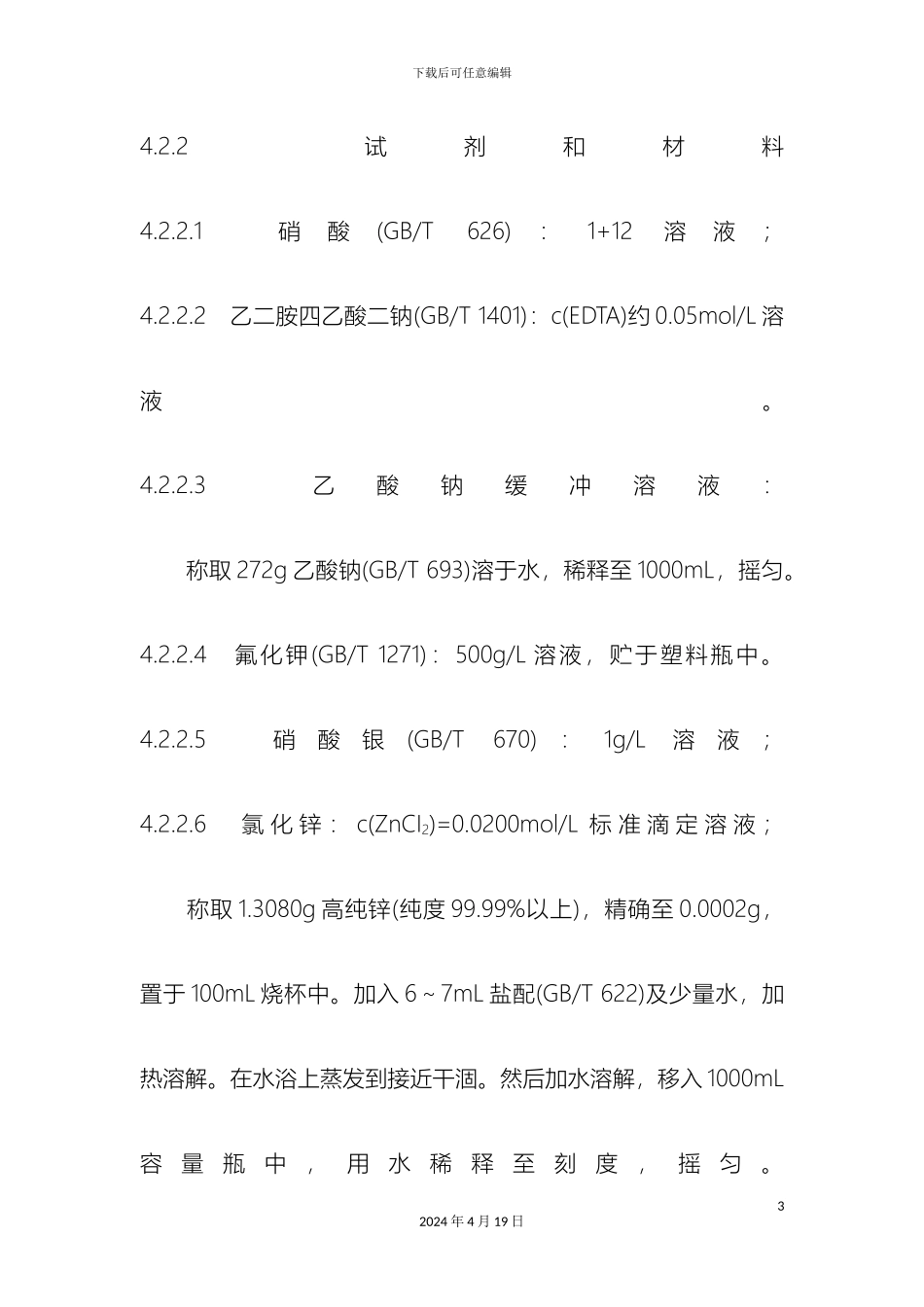

下载后可任意编辑聚合氯化铝检测方法12024 年 4 月 19 日下载后可任意编辑聚合氯化铝检验指标检测方法:聚合氯化铝国标4.2 氧化铝(AI2O3)含量的测定4.2.1 方法提要 在试样中加酸使试样解聚。加入过量的乙二胺四乙配二钠溶液，使其与铝及其它金属离络合。用氯化锌标准滴定溶液滴定剩余的乙二胺四乙酸二钠。再用氟化钾溶液解析出络合铝离子，用氯 化 锌 标 准 滴 定 溶 液 滴 定 解 析 出 的 乙 二 胺 四 乙 酸 二 钠 。22024 年 4 月 19 日项目名称液体固体备注优等品一等品氧化铝(Al2O3),%≥10≥30≥28液体固体盐基度 B≥5040-9040-90外观外观PH 值3.5-5.01%液≥5 1%液≥5黄色乳状黄色粉末铅(Pb) PPM≤2≤5≤12铬(Cr+6)≤2≤4≤4砷(As)000镉(Cd)000汞(Hg)000水不溶物, %≤0.2-0.5≤0.5≤1.0下载后可任意编辑4.2.2 试剂和材料4.2.2.1 硝酸(GB/T 626)：1+12溶液；4.2.2.2 乙二胺四乙酸二钠(GB/T 1401)：c(EDTA)约 0.05mol/L 溶液。4.2.2.3 乙酸钠缓冲溶液： 称取 272g 乙酸钠(GB/T 693)溶于水，稀释至 1000mL，摇匀。4.2.2.4 氟化钾(GB/T 1271)：500g/L 溶液，贮于塑料瓶中。4.2.2.5 硝酸银(GB/T 670)：1g/L溶液；4.2.2.6 氯 化 锌 ： c(ZnCI2)=0.0200mol/L 标 准 滴 定 溶 液 ； 称取 1.3080g 高纯锌(纯度 99.99%以上)，精确至 0.0002g，置于 100mL 烧杯中。加入 6～7mL 盐配(GB/T 622)及少量水，加热溶解。在水浴上蒸发到接近干涸。然后加水溶解，移入 1000mL容量瓶中，用水稀释至刻度，摇匀。32024 年 4 月 19 日下载后可任意编辑4.2.2.7 二甲酚橙：5g/L溶液。4.2.3 分析步骤 称取 8.0～8.5g 液体试样或 2.8～3.0g 固体试样，精确至0.0002g，加水溶解，全部移入 500mL 容量瓶中，用水稀释至刻度，摇匀。用移液管移取 20mL，置于 250mL 锥形瓶中，加 2mL硝酸溶液(4.2.2.1)，煮沸 1min。冷却后加入 20mL 乙二胺四乙酸二钠溶液(4.2.2.2)，再用乙酸钠缓冲溶液(4.2.2.3)调节 pH 约为 3(用精密 pH 试纸检验)，煮沸 2min。冷却后加入 10mL 乙酸钠缓冲溶液(4.2.2.3)和 2～4 滴二甲酚橙指示液(4.2.2.7)，用氯化锌标准滴定溶液(4.2.2.6)滴定至溶液由淡黄色变为微红色即为终点。 加入 10mL 氟化钾溶液(4.2.2.4)，加热至微沸。冷却，此时溶液应呈黄色。若溶液呈红色，则滴加硝酸(4.2.2.1)至溶液呈黄色。再用氯化锌标准滴定溶液(4.2.2.6)...
