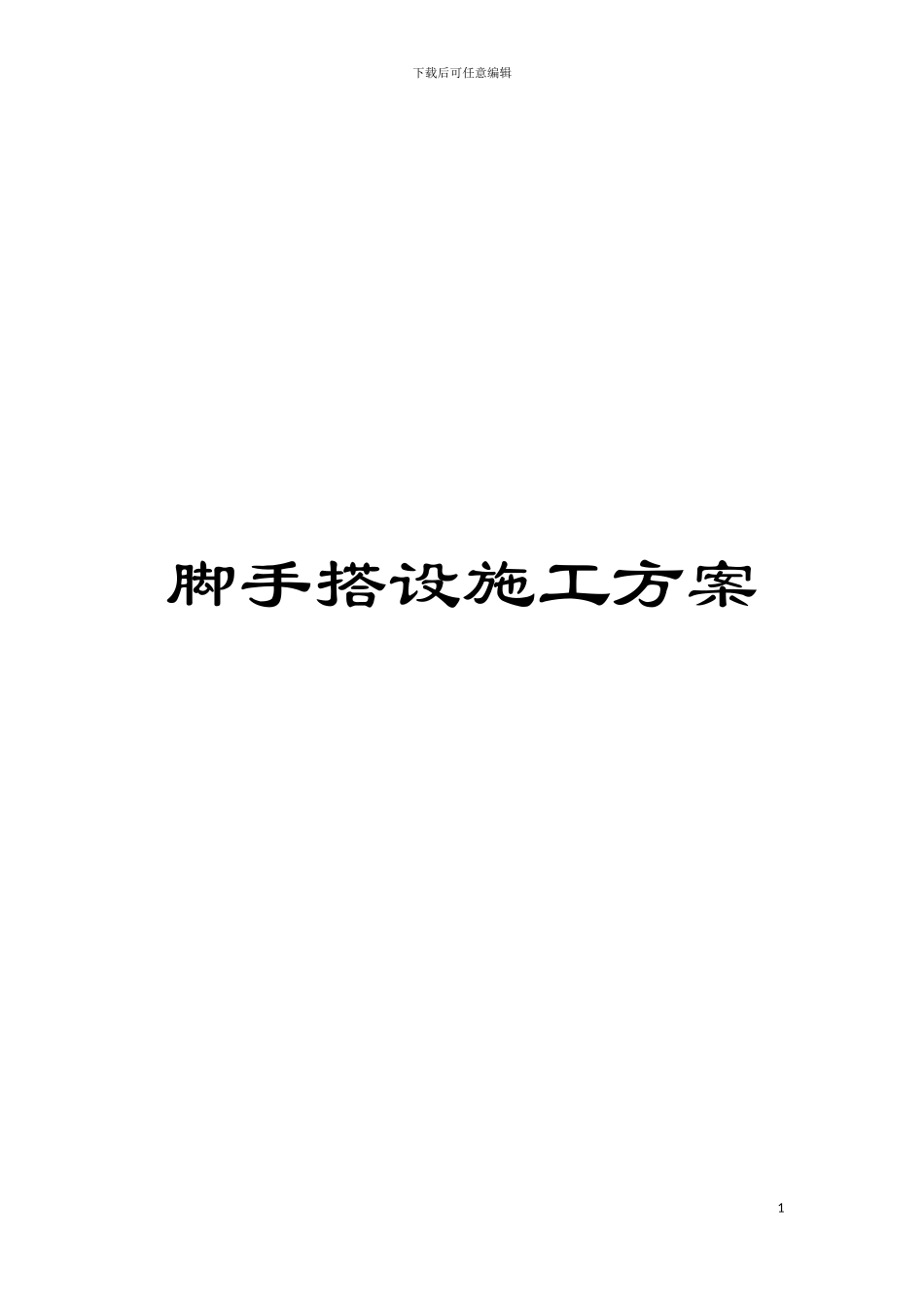

脚手搭设施工方案模板

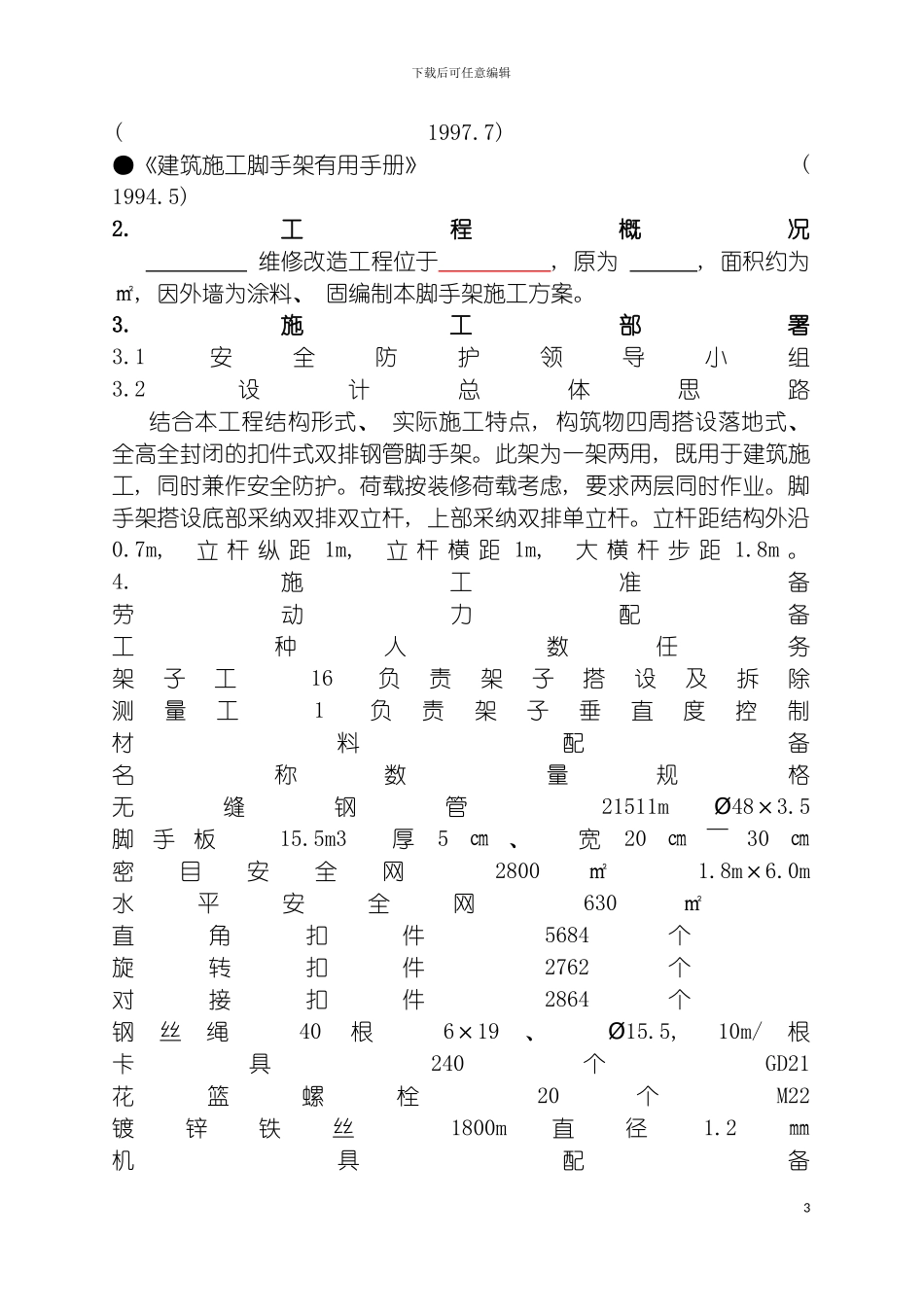

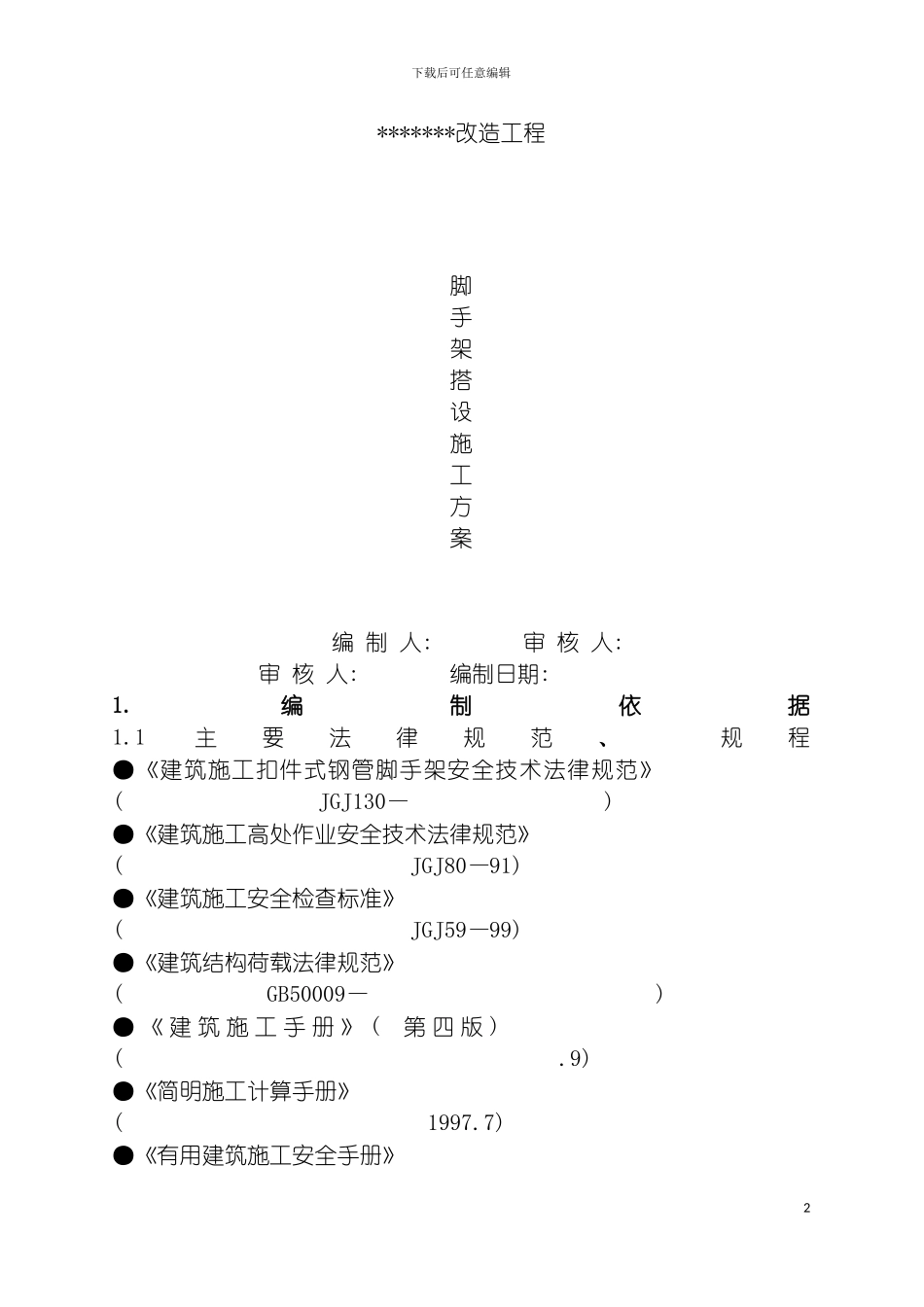

下载后可任意编辑脚手搭设施工方案1下载后可任意编辑*******改造工程脚手架搭设施工方案 编 制 人: 审 核 人: 审 核 人: 编制日期: 1.编制依据1.1主要法律规范、 规程●《建筑施工扣件式钢管脚手架安全技术法律规范》 ( JGJ130— ) ●《建筑施工高处作业安全技术法律规范》 ( JGJ80—91) ●《建筑施工安全检查标准》 ( JGJ59—99) ●《建筑结构荷载法律规范》 ( GB50009— ) ● 《 建 筑 施 工 手 册 》 ( 第 四 版 ) ( .9) ●《简明施工计算手册》 ( 1997.7) ●《有用建筑施工安全手册》 2下载后可任意编辑( 1997.7) ●《建筑施工脚手架有用手册》 ( 1994.5) 2.工程概况 维修改造工程位于 , 原为 , 面积约为 ㎡, 因外墙为涂料、 固编制本脚手架施工方案。3.施工部署3.1安全防护领导小组3.2设计总体思路 结合本工程结构形式、 实际施工特点, 构筑物四周搭设落地式、 全高全封闭的扣件式双排钢管脚手架。此架为一架两用, 既用于建筑施工, 同时兼作安全防护。荷载按装修荷载考虑, 要求两层同时作业。脚手架搭设底部采纳双排双立杆, 上部采纳双排单立杆。立杆距结构外沿0.7m, 立 杆 纵 距 1m, 立 杆 横 距 1m, 大 横 杆 步 距 1.8m 。4.施工准备劳动力配备工 种 人 数 任 务架子工 16 负责架子搭设及拆除测量工 1 负责架子垂直度控制材料配备名 称 数 量 规 格无缝钢管 21511m 48×3.5Ø脚手板 15.5m3 厚5㎝、 宽20㎝～30㎝密目安全网 2800㎡ 1.8m×6.0m水平安全网 630㎡ 直角扣件 5684个 旋转扣件 2762个 对接扣件 2864个 钢丝绳 40根 6×19、 15.5, 10m/Ø根卡具 240个 GD21花篮螺栓 20个 M22镀锌铁丝 1800m 直径1.2㎜机具配备3下载后可任意编辑名 称 数 量 备 注架 子 扳 手 35把 架 子 工 搭 设 和 拆 除 架 子 用力 矩 扳 手 2 把 检 查 架 子 扣 件 拧 紧 力 度 是 否 达 到 要 求5.构造要求及技术措施5.1立杆 脚手架采纳双排双立杆, 立杆顶端高于结构檐口上皮 1.5m, 双立杆应采纳双管底座。立杆接头采纳对接扣件连接, 立杆与大横杆采纳直角扣件连接。接头交错布置, 两个相邻立杆接头避开出现在同一跨内, 并在高度方向错开的距离不小于 50㎝; 各接头中心距主节点的距离不大于50㎝。5.2大横杆 大横杆置于小横杆之下, 在立柱的内侧, 用直角扣件与立柱扣紧; ...
