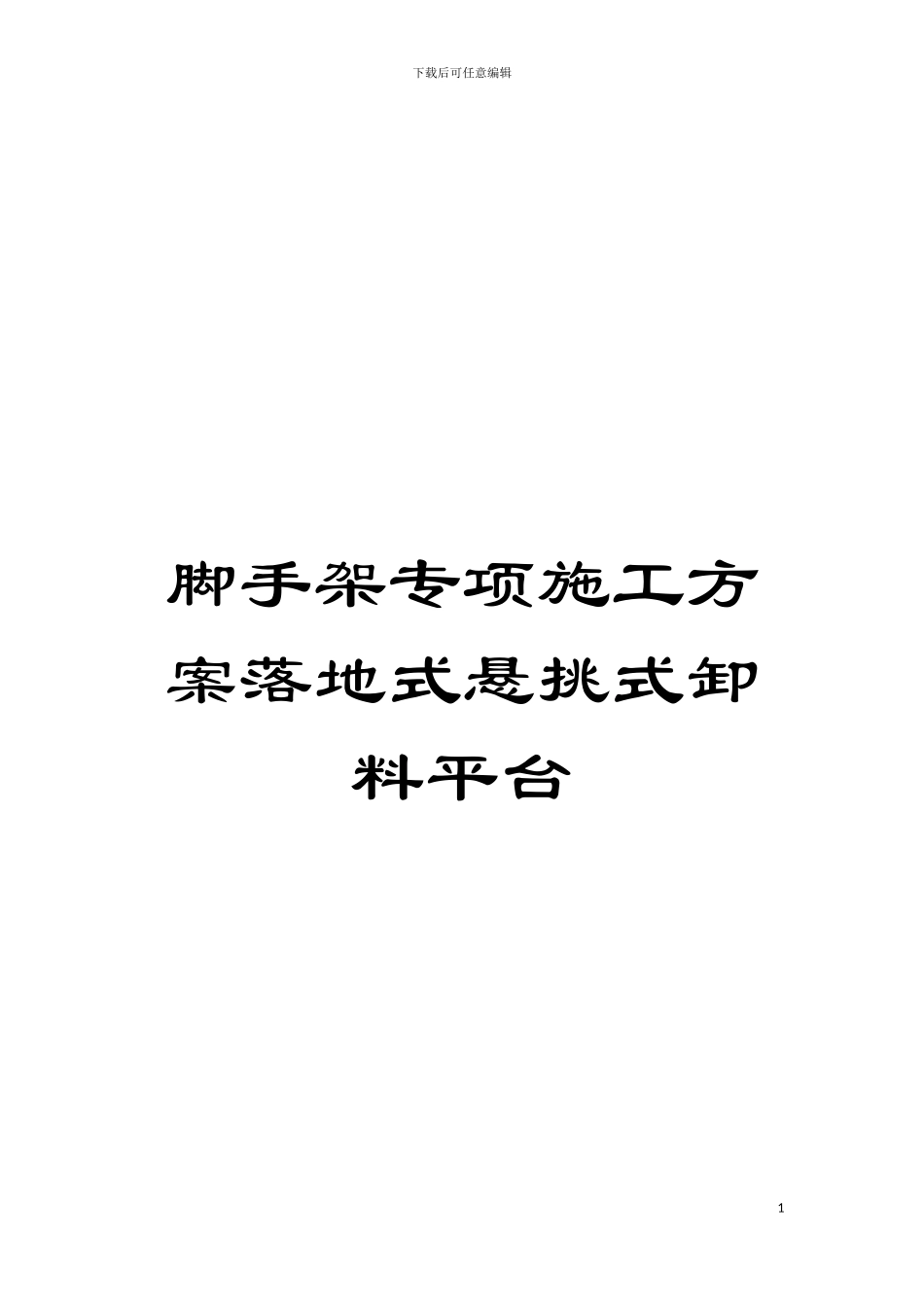

脚手架专项施工方案落地式悬挑式卸料平台模板

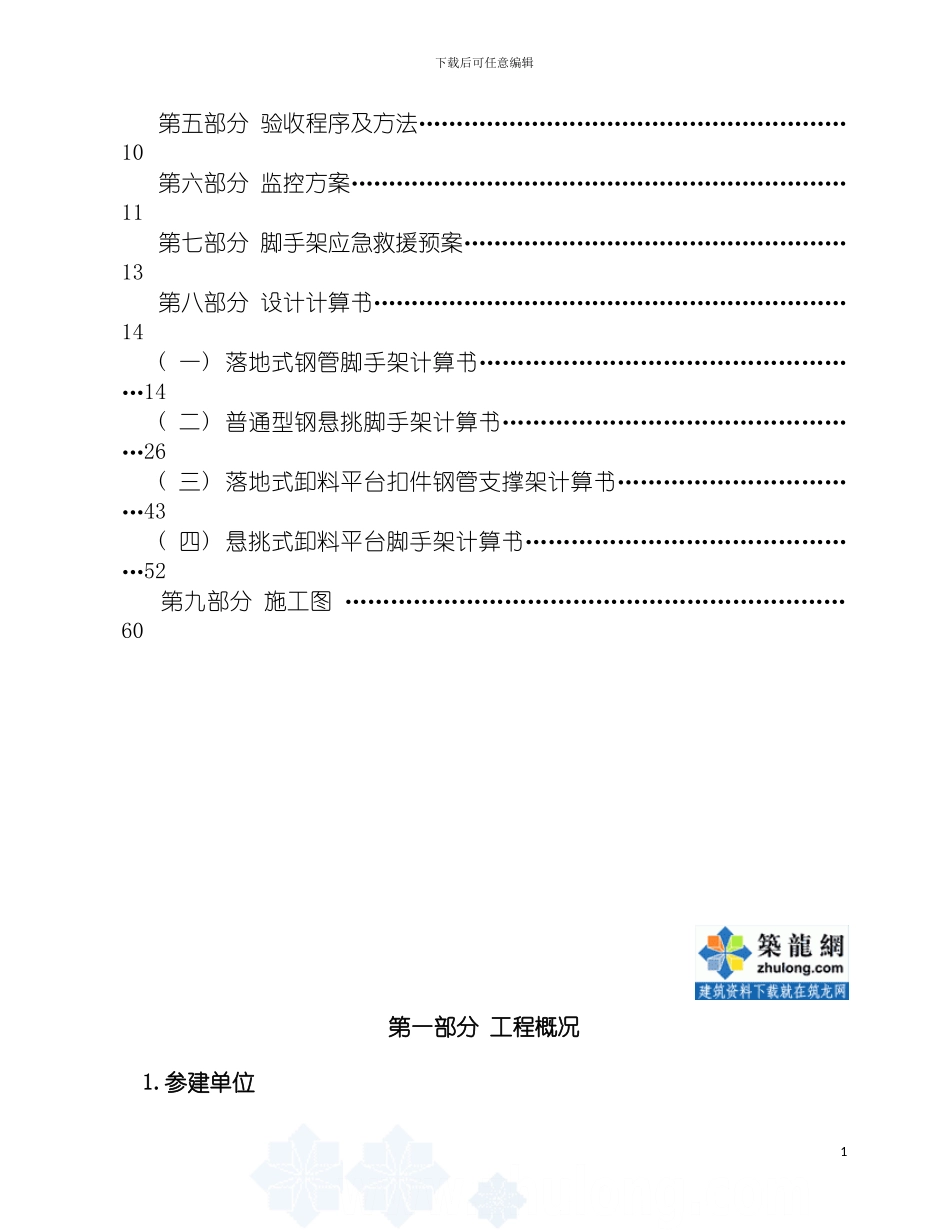

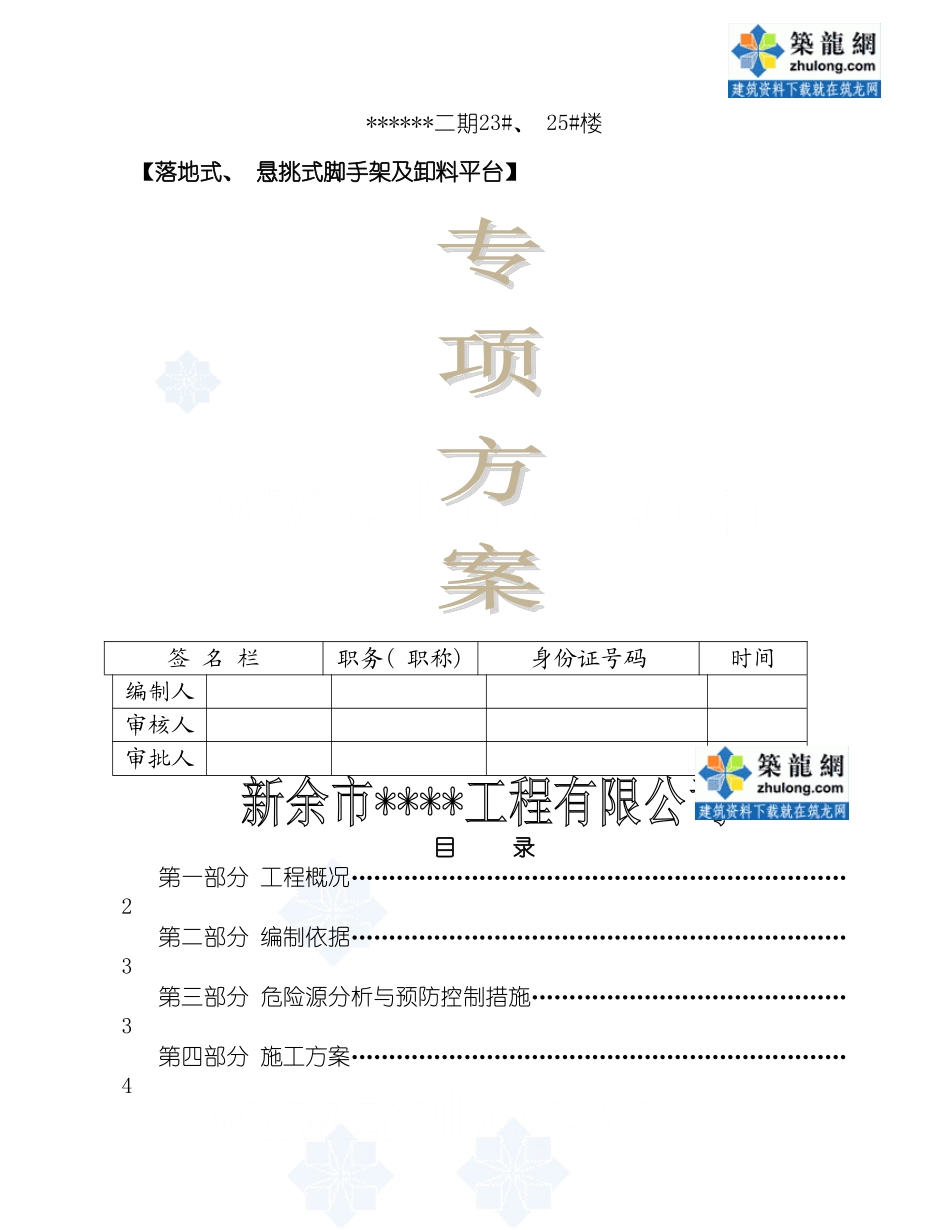

下载后可任意编辑脚手架专项施工方案落地式悬挑式卸料平台1******二期23#、 25#楼【落地式、 悬挑式脚手架及卸料平台】目 录第一部分 工程概况…………………………………………………………2第二部分 编制依据…………………………………………………………3第三部分 危险源分析与预防控制措施……………………………………3第四部分 施工方案…………………………………………………………4签 名 栏职务( 职称) 身份证号码时间编制人审核人审批人下载后可任意编辑第五部分 验收程序及方法…………………………………………………10第六部分 监控方案…………………………………………………………11第七部分 脚手架应急救援预案……………………………………………13第八部分 设计计算书………………………………………………………14( 一) 落地式钢管脚手架计算书……………………………………………14( 二) 普通型钢悬挑脚手架计算书…………………………………………26( 三) 落地式卸料平台扣件钢管支撑架计算书……………………………43( 四) 悬挑式卸料平台脚手架计算书………………………………………52第九部分 施工图 ………………………………………………………… 60第一部分 工程概况1.参建单位1下载后可任意编辑业主单位: 设计单位: 监理单位: 施工总包: 勘察单位: 技术负责人: 项目经理: 总工期: 450天2.工程简介工程名称: ****二期23#、 25#楼工程施施工场地点: **路与**路之间结构形式: 框剪结构建筑层数: 地上层数17+1层, 地下层数1层建筑总高度: 56.8m建筑面积: 23#楼建筑面积为23320.29m2、 25#楼建筑面积为22478m2标准层层高: 2.8m脚手架用途: 主体结构、 装修制作日期: 12月20日。3.分部工程概况搭设类型: 八层( 标高22.5m) 以下为落地式外双排脚手架, 悬挑式钢管脚手架的搭设分二次悬挑, 八层至十三层( 标高39.3m) 悬挑一次, 十三层( 39.3m) 以上悬挑一次, 搭设高度: 落地式外双排脚手架搭设高度为22.5m, 悬挑式钢管脚手架第一次搭设高度16.8m, 第二次搭设高度17.5m, 悬挑式钢管脚手架以第二段为计算依据。脚手架材料采纳Φ48×3.0钢管, 其材质符合GB700-79中对Q235-A3钢的要求, 扣件采纳可锻铸铁制作的双扣件。第二部分 编制依据《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130- )( J84- ) 《建筑施工安全检查标准》(JGJ59-99)《建筑施工手...
