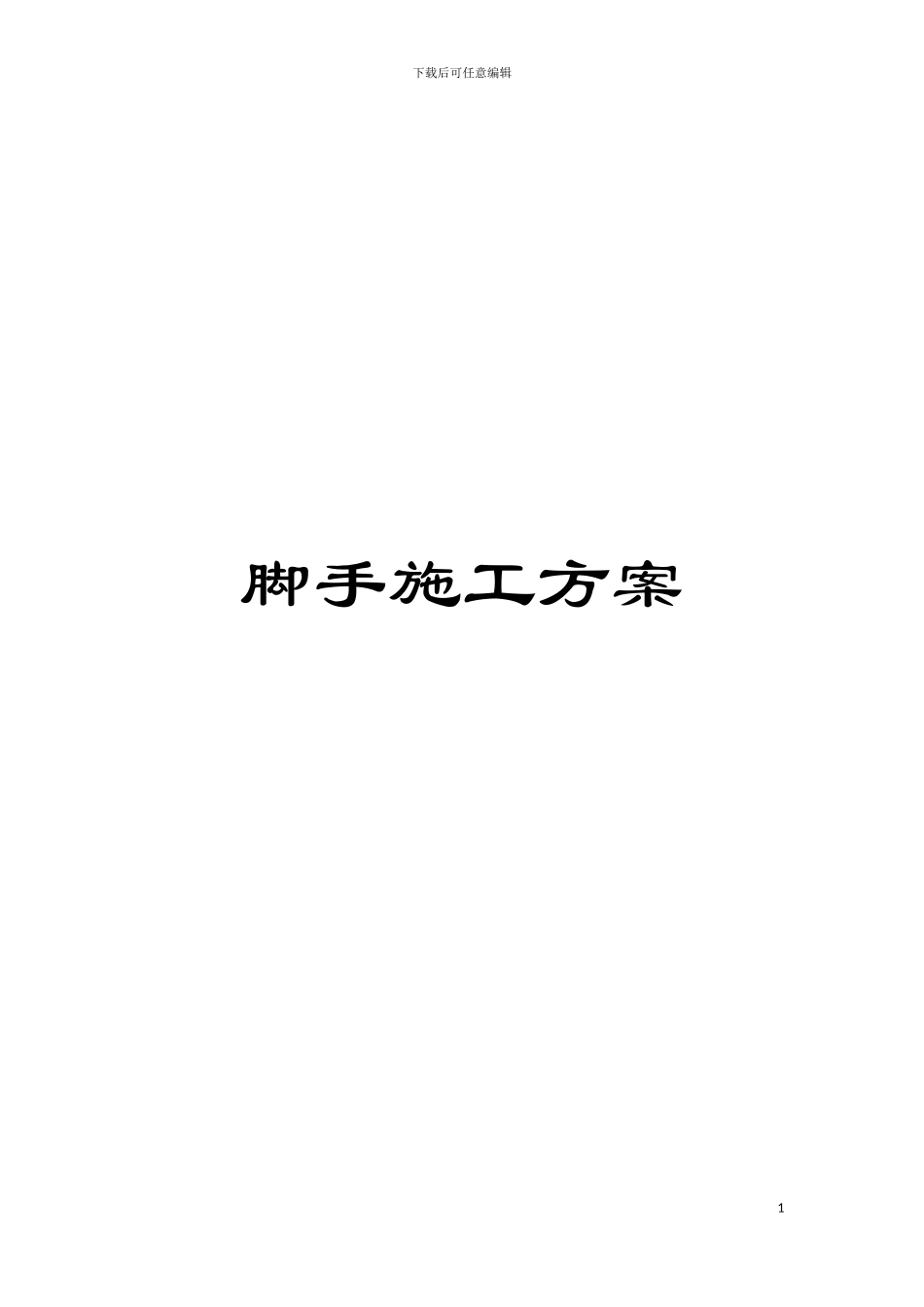

脚手施工方案模板

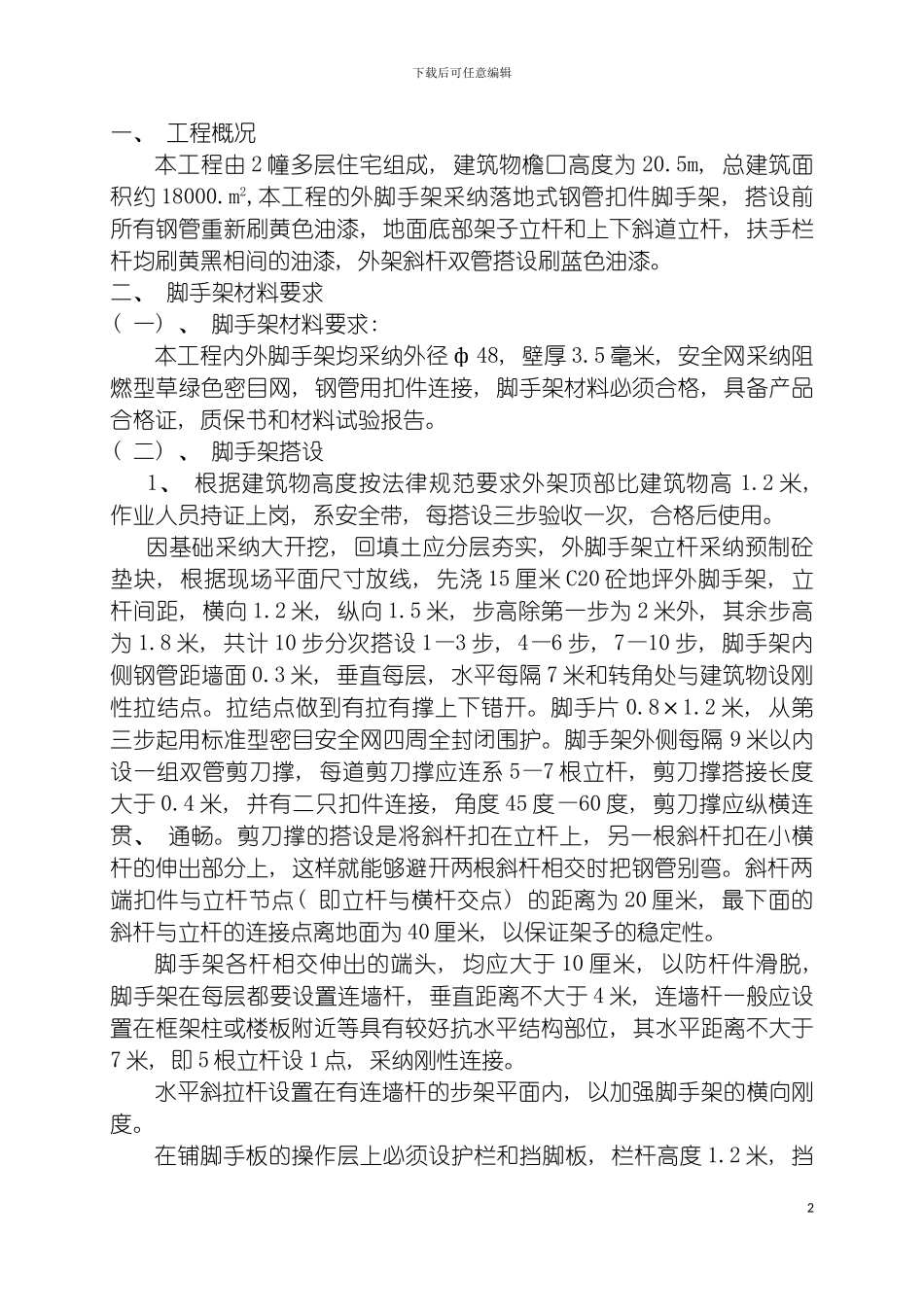

下载后可任意编辑脚手施工方案1下载后可任意编辑一、 工程概况本工程由 2 幢多层住宅组成, 建筑物檐口高度为 20.5m, 总建筑面积约 18000.m2,本工程的外脚手架采纳落地式钢管扣件脚手架, 搭设前所有钢管重新刷黄色油漆, 地面底部架子立杆和上下斜道立杆, 扶手栏杆均刷黄黑相间的油漆, 外架斜杆双管搭设刷蓝色油漆。二、 脚手架材料要求( 一) 、 脚手架材料要求: 本工程内外脚手架均采纳外径 ф48, 壁厚 3.5 毫米, 安全网采纳阻燃型草绿色密目网, 钢管用扣件连接, 脚手架材料必须合格, 具备产品合格证, 质保书和材料试验报告。( 二) 、 脚手架搭设 1、 根据建筑物高度按法律规范要求外架顶部比建筑物高 1.2 米, 作业人员持证上岗, 系安全带, 每搭设三步验收一次, 合格后使用。 因基础采纳大开挖, 回填土应分层夯实, 外脚手架立杆采纳预制砼垫块, 根据现场平面尺寸放线, 先浇 15 厘米 C20 砼地坪外脚手架, 立杆间距, 横向 1.2 米, 纵向 1.5 米, 步高除第一步为 2 米外, 其余步高为 1.8 米, 共计 10 步分次搭设 1—3 步, 4—6 步, 7—10 步, 脚手架内侧钢管距墙面 0.3 米, 垂直每层, 水平每隔 7 米和转角处与建筑物设刚性拉结点。拉结点做到有拉有撑上下错开。脚手片 0.8×1.2 米, 从第三步起用标准型密目安全网四周全封闭围护。脚手架外侧每隔 9 米以内设一组双管剪刀撑, 每道剪刀撑应连系 5—7 根立杆, 剪刀撑搭接长度大于 0.4 米, 并有二只扣件连接, 角度 45 度—60 度, 剪刀撑应纵横连贯、 通畅。剪刀撑的搭设是将斜杆扣在立杆上, 另一根斜杆扣在小横杆的伸出部分上, 这样就能够避开两根斜杆相交时把钢管别弯。斜杆两端扣件与立杆节点( 即立杆与横杆交点) 的距离为 20 厘米, 最下面的斜杆与立杆的连接点离地面为 40 厘米, 以保证架子的稳定性。脚手架各杆相交伸出的端头, 均应大于 10 厘米, 以防杆件滑脱, 脚手架在每层都要设置连墙杆, 垂直距离不大于 4 米, 连墙杆一般应设置在框架柱或楼板附近等具有较好抗水平结构部位, 其水平距离不大于7 米, 即 5 根立杆设 1 点, 采纳刚性连接。水平斜拉杆设置在有连墙杆的步架平面内, 以加强脚手架的横向刚度。在铺脚手板的操作层上必须设护栏和挡脚板, 栏杆高度 1.2 米, 挡2下载后可任意编辑墙板亦可用加设一道低栏杆( 距脚手面 0.2m) 代替。2、 搭设顺序为: 摆放扫地...
