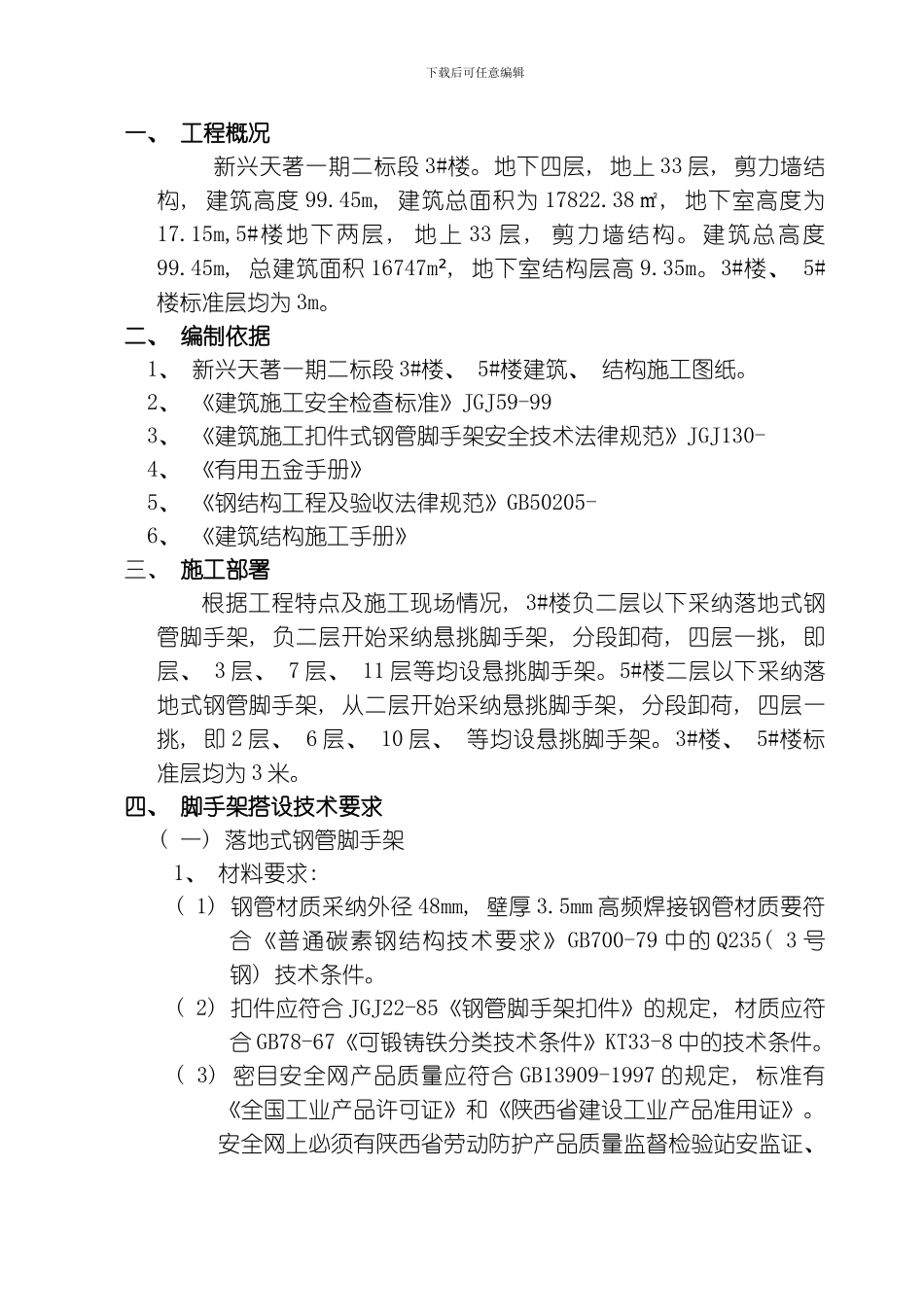

下载后可任意编辑一、 工程概况新兴天著一期二标段 3#楼。地下四层, 地上 33 层, 剪力墙结构, 建筑高度 99.45m, 建筑总面积为 17822.38㎡, 地下室高度为17.15m,5#楼地下两层, 地上 33 层, 剪力墙结构。建筑总高度99.45m, 总建筑面积 16747m , ²地下室结构层高 9.35m。3#楼、 5#楼标准层均为 3m。二、 编制依据1、 新兴天著一期二标段 3#楼、 5#楼建筑、 结构施工图纸。2、 《建筑施工安全检查标准》JGJ59-993、 《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130- 4、 《有用五金手册》5、 《钢结构工程及验收法律规范》GB50205- 6、 《建筑结构施工手册》三、 施工部署根据工程特点及施工现场情况, 3#楼负二层以下采纳落地式钢管脚手架, 负二层开始采纳悬挑脚手架, 分段卸荷, 四层一挑, 即层、 3 层、 7 层、 11 层等均设悬挑脚手架。5#楼二层以下采纳落地式钢管脚手架, 从二层开始采纳悬挑脚手架, 分段卸荷, 四层一挑, 即 2 层、 6 层、 10 层、 等均设悬挑脚手架。3#楼、 5#楼标准层均为 3 米。四、 脚手架搭设技术要求( 一) 落地式钢管脚手架1、 材料要求: ( 1) 钢管材质采纳外径 48mm, 壁厚 3.5mm 高频焊接钢管材质要符合《普通碳素钢结构技术要求》GB700-79 中的 Q235( 3 号钢) 技术条件。( 2) 扣件应符合 JGJ22-85《钢管脚手架扣件》的规定, 材质应符合 GB78-67《可锻铸铁分类技术条件》KT33-8 中的技术条件。( 3) 密目安全网产品质量应符合 GB13909-1997 的规定, 标准有《全国工业产品许可证》和《陕西省建设工业产品准用证》。安全网上必须有陕西省劳动防护产品质量监督检验站安监证、 下载后可任意编辑标签, 规格为 1.5×6.0m、 100cm² 达 目以上。2、 六层以下架子搭设构造要求: ( 1) 架子高度为 19m, 采纳落地式脚手架。( 2) 立杆间距: 双排外架立杆横向间距为 1.5m, 里排与外排立杆间距按 0.9m 搭设。考虑到现场为大模板施工, 便于模板吊出, 故里排杆距墙面距离临时按 0.4m 搭设。楼层墙模板拆除后, 先将小横杆移至离外墙不大于 0.15m, 然后用板子封死里排与墙面的空隙。立杆底部素土必须夯实, 夯实后的地面应里高外低, 利于雨水排放。立杆底部放置 0.3×0.3×0.1 的素混凝土块。3、 立杆搭设技术要求: 钢管立杆纵距偏差为50mm, 垂直度偏差不大于 1/100H, 且不大于 10cm( H 为总高度) , 扣...
