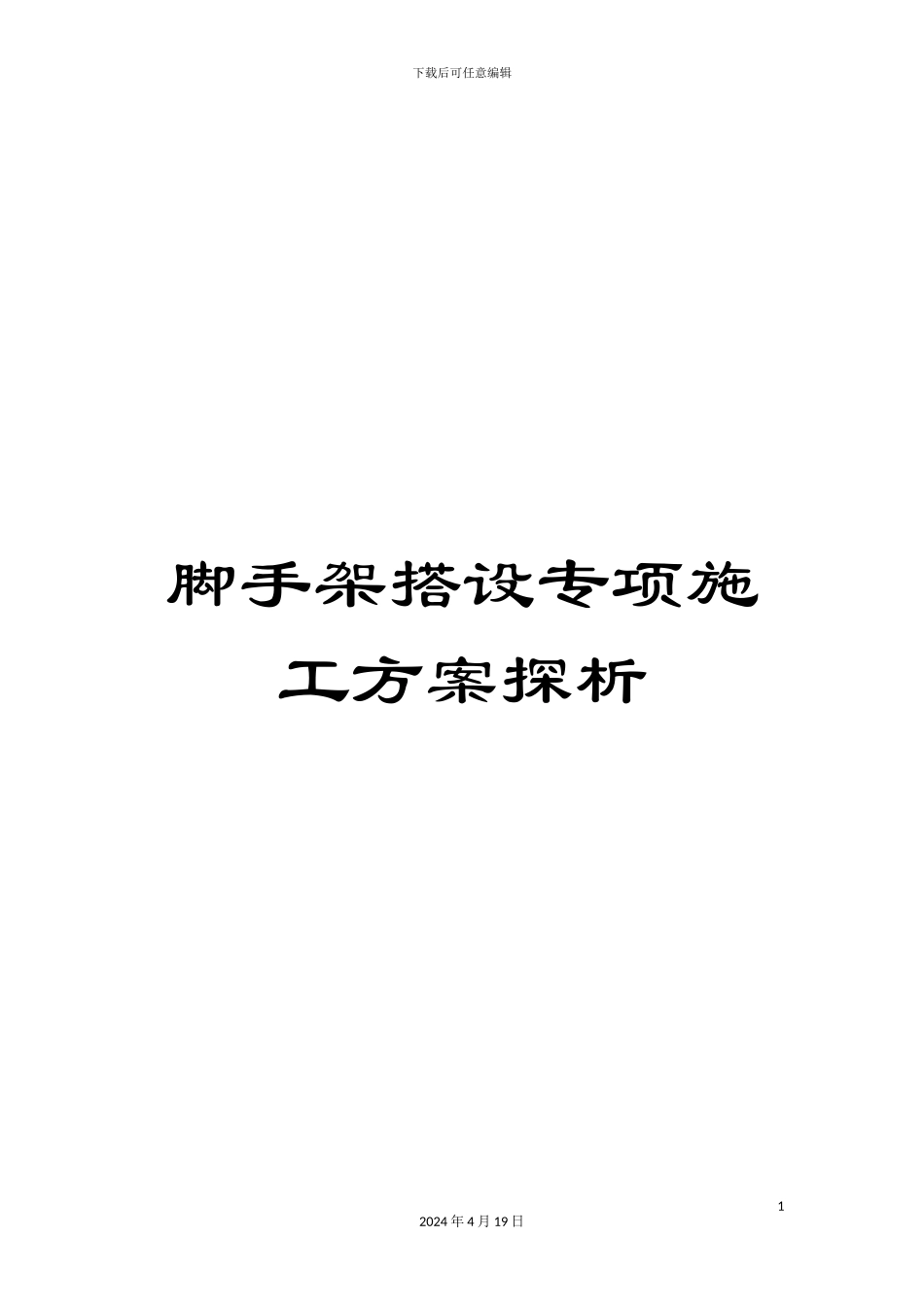

脚手架搭设专项施工方案探析VIP专享

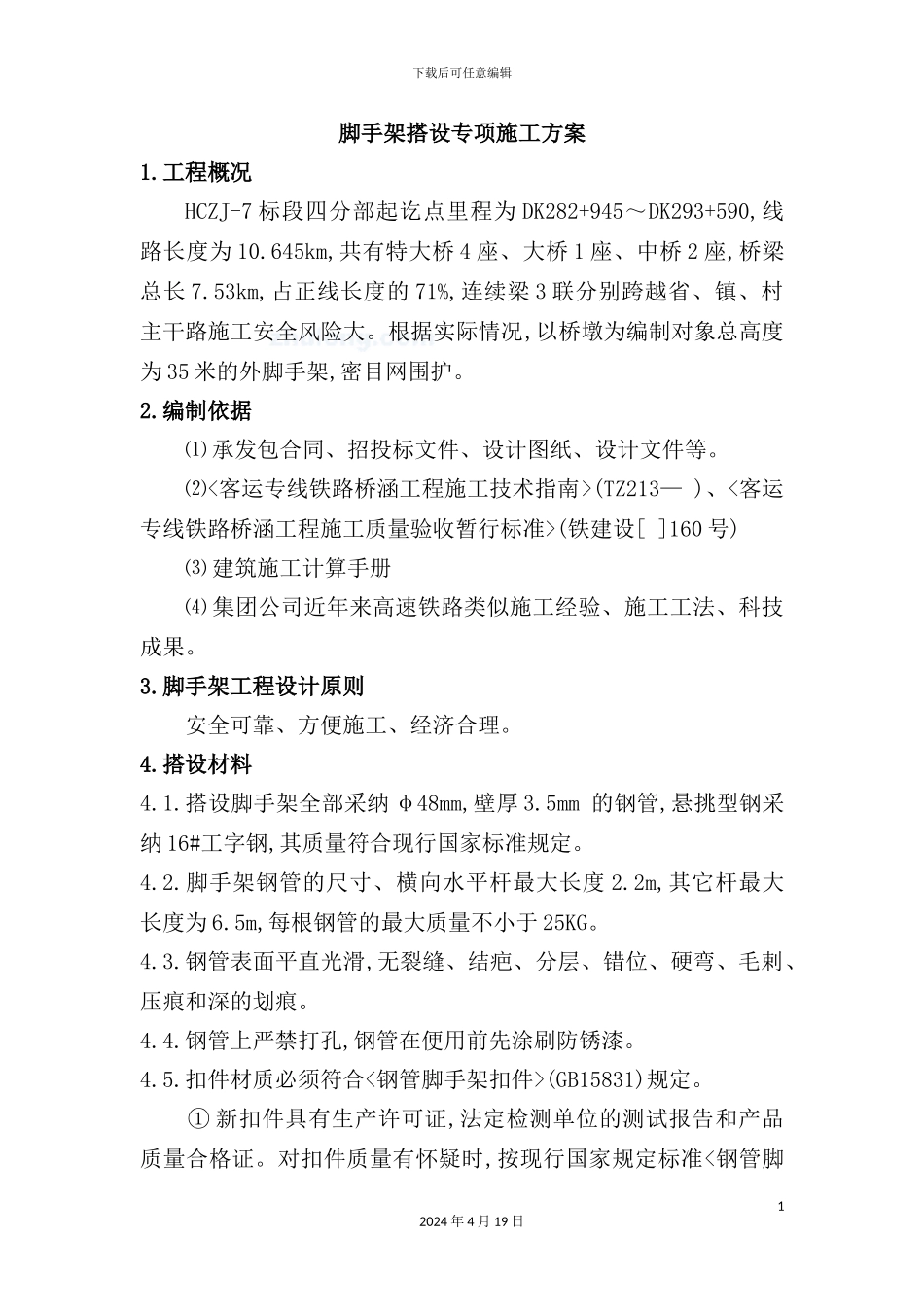

下载后可任意编辑脚手架搭设专项施工方案探析12024 年 4 月 19 日下载后可任意编辑目 录12024 年 4 月 19 日下载后可任意编辑脚手架搭设专项施工方案1.工程概况 HCZJ-7 标段四分部起讫点里程为 DK282+945～DK293+590,线路长度为 10.645km,共有特大桥 4 座、大桥 1 座、中桥 2 座,桥梁总长 7.53km,占正线长度的 71%,连续梁 3 联分别跨越省、镇、村主干路施工安全风险大。根据实际情况,以桥墩为编制对象总高度为 35 米的外脚手架,密目网围护。2.编制依据⑴ 承发包合同、招投标文件、设计图纸、设计文件等。⑵<客运专线铁路桥涵工程施工技术指南>(TZ213— )、<客运专线铁路桥涵工程施工质量验收暂行标准>(铁建设[ ]160 号) ⑶ 建筑施工计算手册⑷ 集团公司近年来高速铁路类似施工经验、施工工法、科技成果。3.脚手架工程设计原则安全可靠、方便施工、经济合理。4.搭设材料 4.1.搭设脚手架全部采纳 φ48mm,壁厚 3.5mm 的钢管,悬挑型钢采纳 16#工字钢,其质量符合现行国家标准规定。 4.2.脚手架钢管的尺寸、横向水平杆最大长度 2.2m,其它杆最大长度为 6.5m,每根钢管的最大质量不小于 25KG。 4.3.钢管表面平直光滑,无裂缝、结疤、分层、错位、硬弯、毛剌、压痕和深的划痕。 4.4.钢管上严禁打孔,钢管在便用前先涂刷防锈漆。 4.5.扣件材质必须符合<钢管脚手架扣件>(GB15831)规定。 ① 新扣件具有生产许可证,法定检测单位的测试报告和产品质量合格证。对扣件质量有怀疑时,按现行国家规定标准<钢管脚12024 年 4 月 19 日下载后可任意编辑手架扣件>(GB15831)规定抽样检测。对不合格品禁止使用。② 旧扣件使用前,先进行质量检查,有裂缝、变形的严禁使用,出现滑丝的螺拴进行更换处理。 ③ 新、旧扣件均进行防锈处理。4.6.脚手片用毛竹脚手片,无发霉、腐蚀。 4.7.密目式安全网必须有建设主管部门认证的产品。5.地基与基础4.1.脚手架地基与基础的施工,根据脚手架搭设高度,原土或回填土必须事先进行夯实,(地基能承受 0.8kg/c㎡的压力)后用C20 砼浇筑厚度大于 10cm 硬化,2m 平面沿杆基础周边位置,基础和能承受上部结构荷载。4.2.脚手架底面标高高于自然地坪 50mm。4.3.立杆基础外侧设置截面 20cm×20cm 的排水沟。5.脚手架设计尺寸5.1.脚手架底步距为 2m,其余每步为 1.8m。 5.2.立杆纵距为 1.5m,横距为 1.2m。 5.3.踢脚杆、防护杆从第二步起设置分别为 0.3m 和 2m,顶排防护栏不少于二道,...
