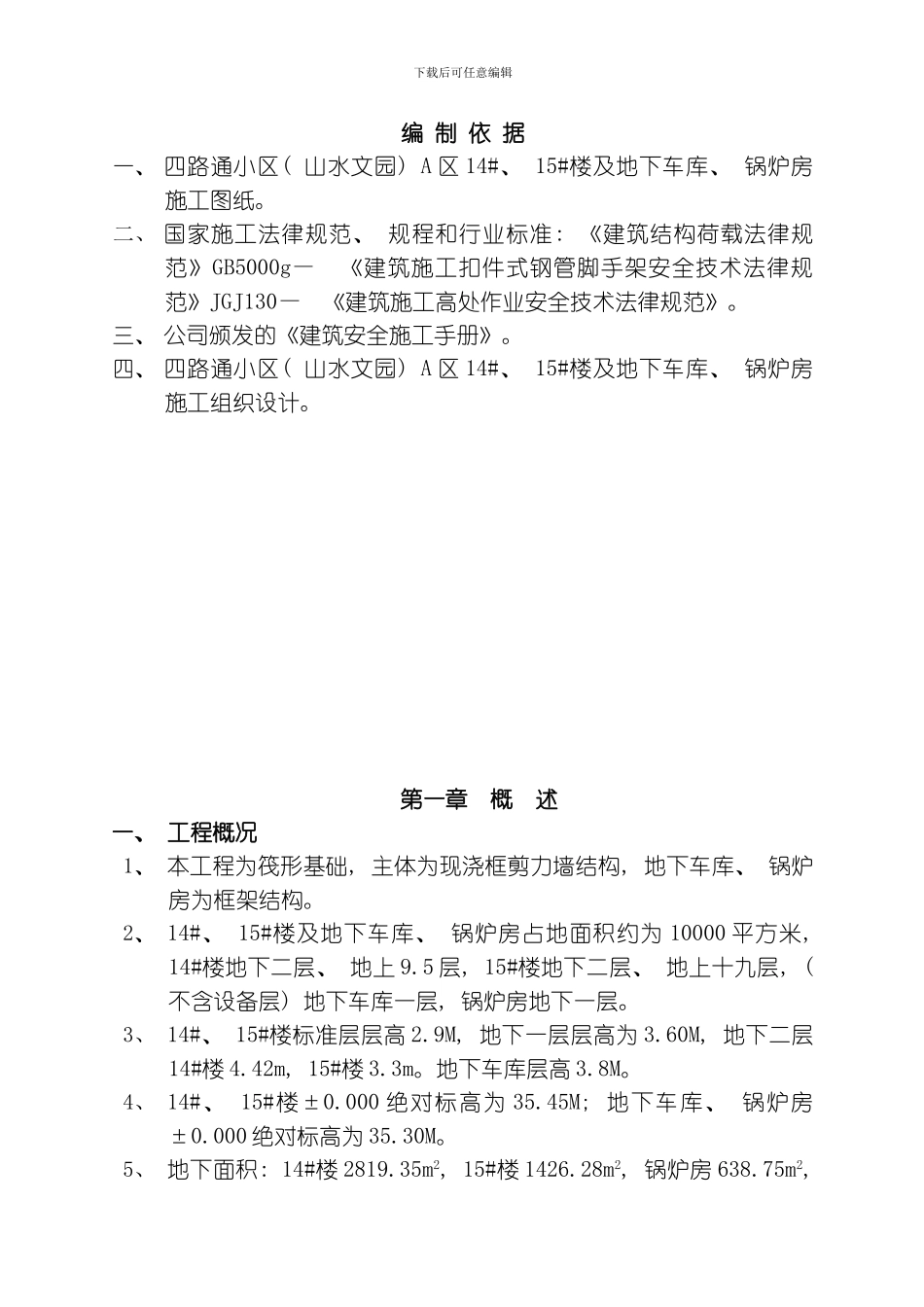

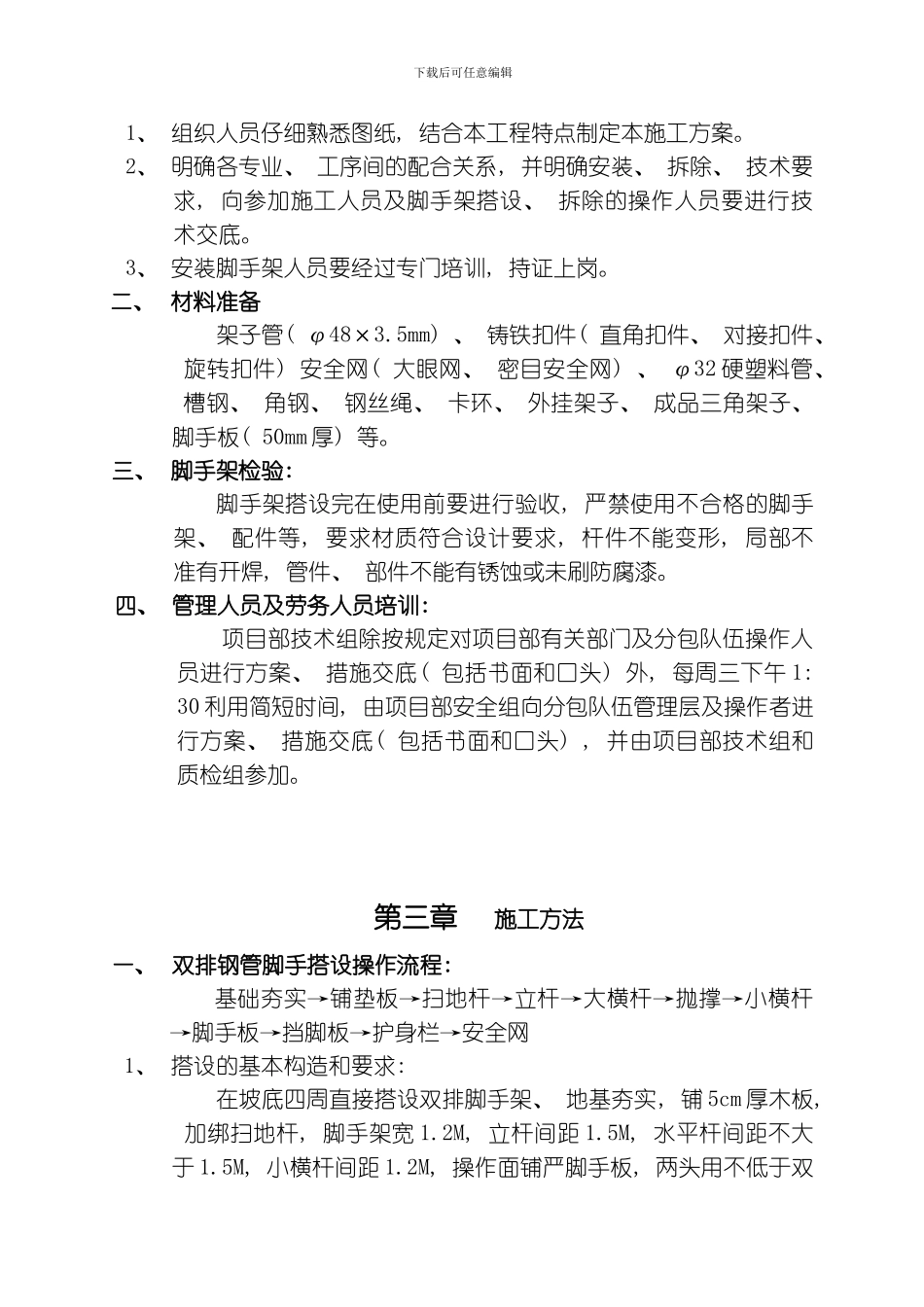

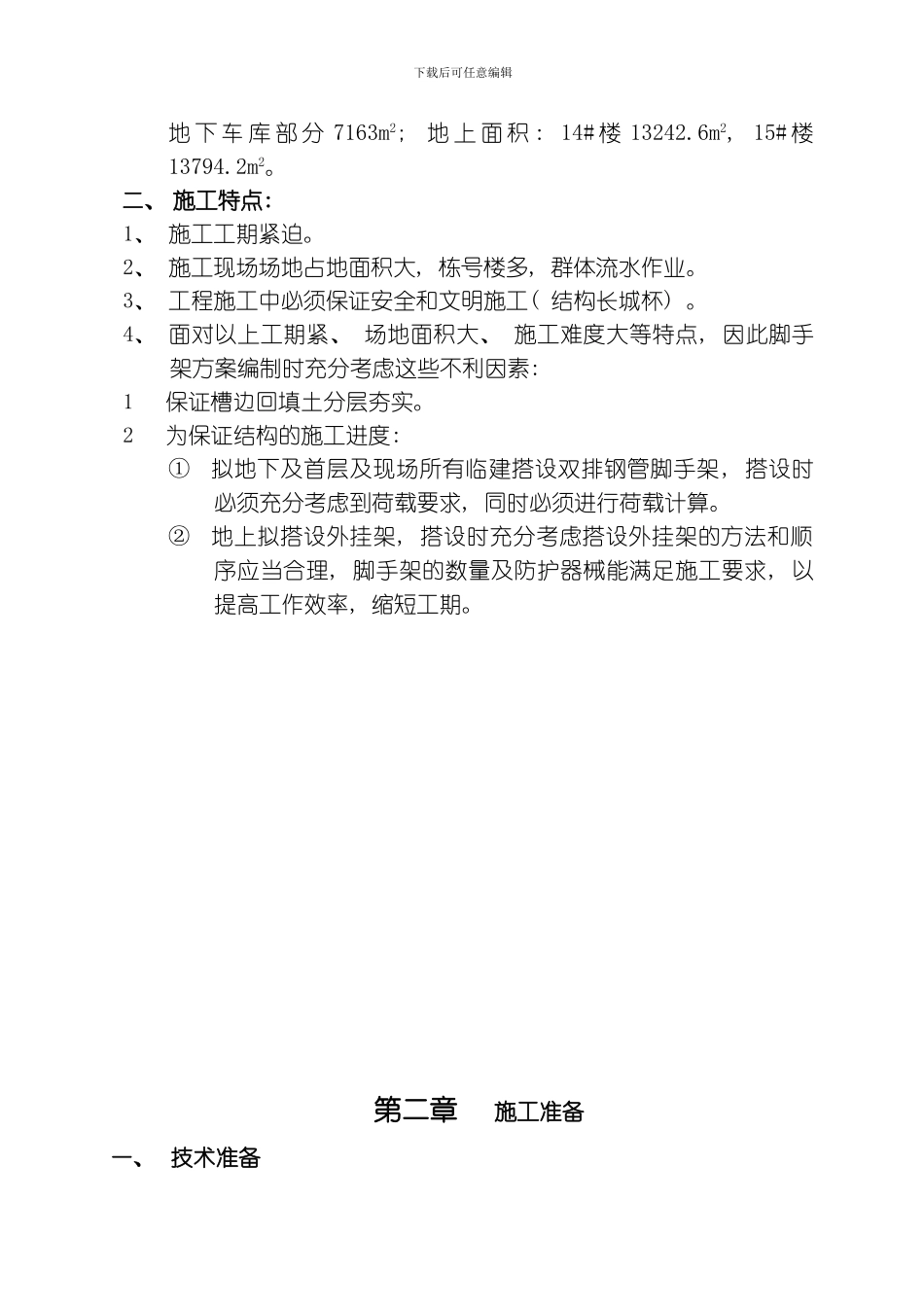

下载后可任意编辑编 制 依 据一、 四路通小区( 山水文园) A 区 14#、 15#楼及地下车库、 锅炉房施工图纸。二、 国家施工法律规范、 规程和行业标准: 《建筑结构荷载法律规范》GB5000g— 《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130— 《建筑施工高处作业安全技术法律规范》。三、 公司颁发的《建筑安全施工手册》。四、 四路通小区( 山水文园) A 区 14#、 15#楼及地下车库、 锅炉房施工组织设计。第一章 概 述一、 工程概况1、 本工程为筏形基础, 主体为现浇框剪力墙结构, 地下车库、 锅炉房为框架结构。2、 14#、 15#楼及地下车库、 锅炉房占地面积约为 10000 平方米, 14#楼地下二层、 地上 9.5 层, 15#楼地下二层、 地上十九层, ( 不含设备层) 地下车库一层, 锅炉房地下一层。3、 14#、 15#楼标准层层高 2.9M, 地下一层层高为 3.60M, 地下二层14#楼 4.42m, 15#楼 3.3m。地下车库层高 3.8M。4、 14#、 15#楼±0.000 绝对标高为 35.45M; 地下车库、 锅炉房±0.000 绝对标高为 35.30M。5、 地下面积: 14#楼 2819.35m2, 15#楼 1426.28m2, 锅炉房 638.75m2, 下载后可任意编辑地 下 车 库 部 分 7163m2; 地 上 面 积 : 14# 楼 13242.6m2, 15# 楼13794.2m2。二、 施工特点: 1、 施工工期紧迫。2、 施工现场场地占地面积大, 栋号楼多, 群体流水作业。3、 工程施工中必须保证安全和文明施工( 结构长城杯) 。4、 面对以上工期紧、 场地面积大、 施工难度大等特点, 因此脚手架方案编制时充分考虑这些不利因素: 1保证槽边回填土分层夯实。2为保证结构的施工进度: ①拟地下及首层及现场所有临建搭设双排钢管脚手架, 搭设时必须充分考虑到荷载要求, 同时必须进行荷载计算。②地上拟搭设外挂架, 搭设时充分考虑搭设外挂架的方法和顺序应当合理, 脚手架的数量及防护器械能满足施工要求, 以提高工作效率, 缩短工期。第二章 施工准备一、 技术准备下载后可任意编辑1、 组织人员仔细熟悉图纸, 结合本工程特点制定本施工方案。2、 明确各专业、 工序间的配合关系, 并明确安装、 拆除、 技术要求, 向参加施工人员及脚手架搭设、 拆除的操作人员要进行技术交底。3、 安装脚手架人员要经过专门培训, 持证上岗。二、 材料准备架子管( φ48×3.5mm) 、 铸铁扣件( 直角扣件、 对接扣件、 旋转扣件) 安全网( 大眼网、 密目安...
