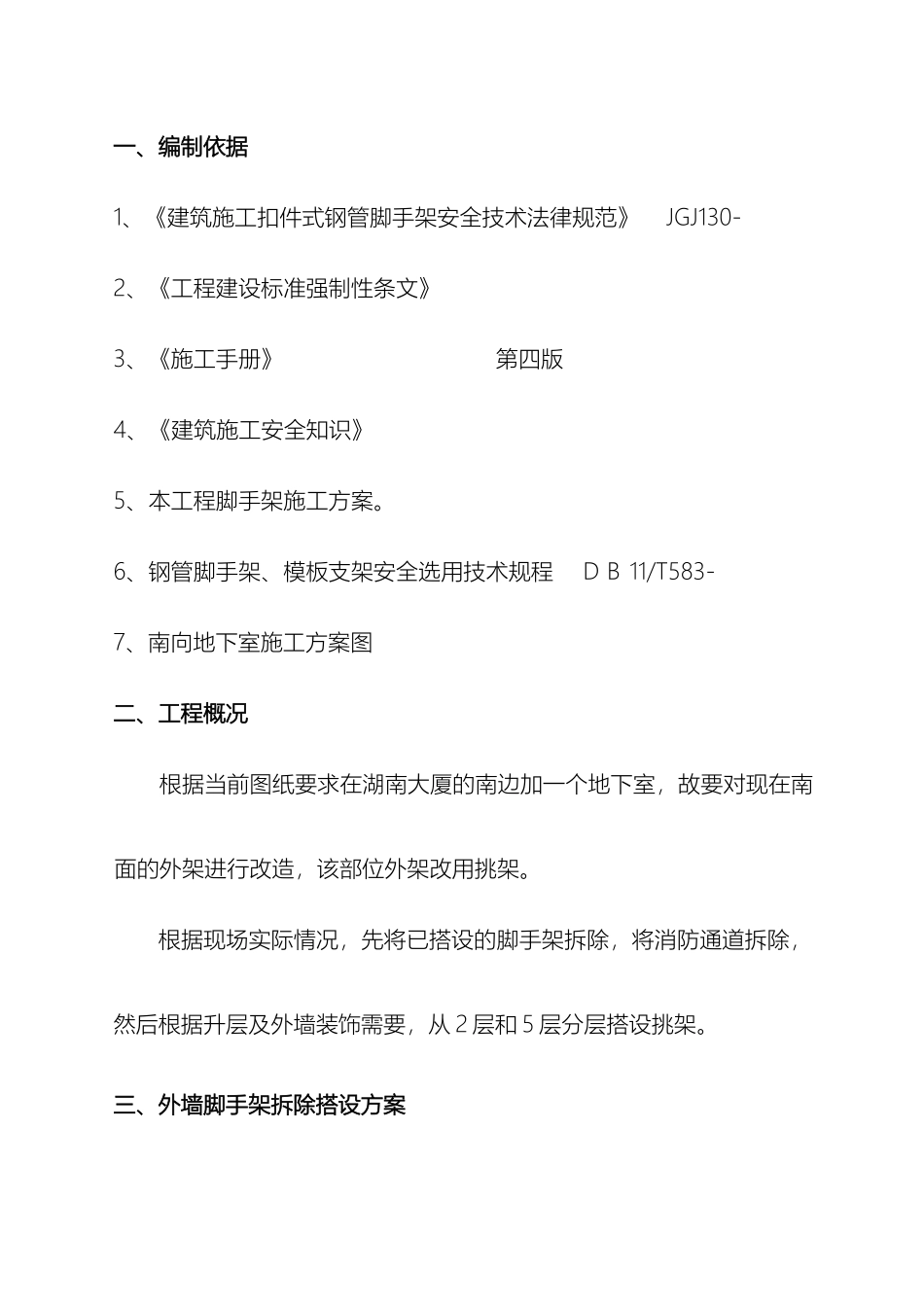

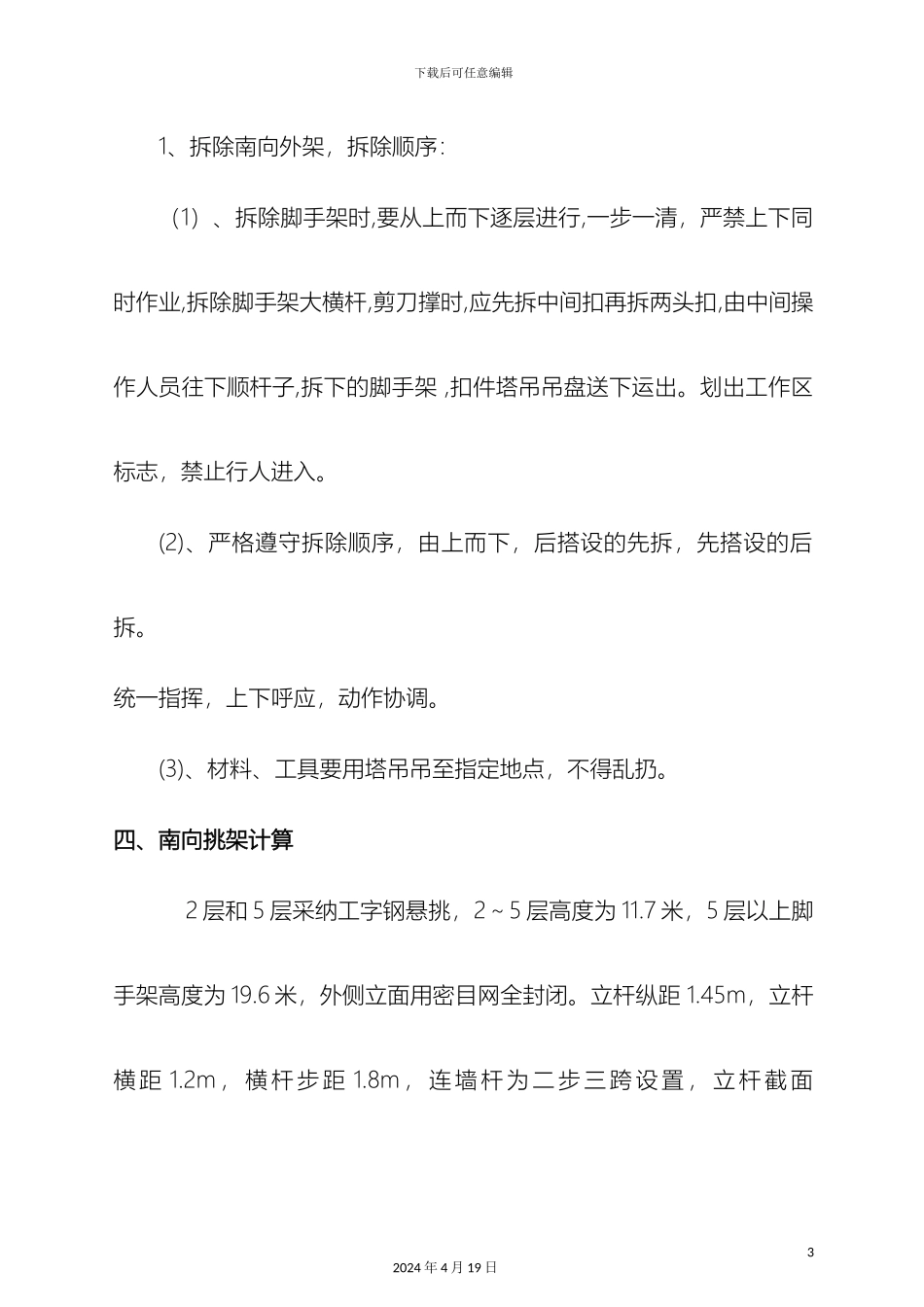

下载后可任意编辑脚手架施工方案悬挑12024 年 4 月 19 日一、编制依据1、《建筑施工扣件式钢管脚手架安全技术法律规范》 JGJ130- 2、《工程建设标准强制性条文》 3、《施工手册》 第四版4、《建筑施工安全知识》 5、本工程脚手架施工方案。6、钢管脚手架、模板支架安全选用技术规程 ＤＢ 11/T583- 7、南向地下室施工方案图二、工程概况根据当前图纸要求在湖南大厦的南边加一个地下室，故要对现在南面的外架进行改造，该部位外架改用挑架。根据现场实际情况，先将已搭设的脚手架拆除，将消防通道拆除，然后根据升层及外墙装饰需要，从 2 层和 5 层分层搭设挑架。三、外墙脚手架拆除搭设方案下载后可任意编辑1、拆除南向外架，拆除顺序：（1）、拆除脚手架时,要从上而下逐层进行,一步一清，严禁上下同时作业,拆除脚手架大横杆,剪刀撑时,应先拆中间扣再拆两头扣,由中间操作人员往下顺杆子,拆下的脚手架 ,扣件塔吊吊盘送下运出。划出工作区标志，禁止行人进入。(2)、严格遵守拆除顺序，由上而下，后搭设的先拆，先搭设的后拆。统一指挥，上下呼应，动作协调。(3)、材料、工具要用塔吊吊至指定地点，不得乱扔。四、南向挑架计算2 层和 5 层采纳工字钢悬挑，2～5 层高度为 11.7 米，5 层以上脚手架高度为 19.6 米，外侧立面用密目网全封闭。立杆纵距 1.45m，立杆横距 1.2m ，横杆步距 1.8m ，连墙杆为二步三跨设置，立杆截面32024 年 4 月 19 日下载后可任意编辑A=4.89×102m㎡，截面模量 W=5.08×103m㎡，回转半径 i=15.8mm，惯性矩 I=12.19×104mm4，挡风系数 ψ=0.5，基本风压值 ω=0.35KN/㎡，钢材强度设计值 fc=205N/ m ㎡,连墙件横距 Iw=4.5m，横距Ih=1.5m。装修施工荷载考虑 2KN/㎡，脚手板荷载 0.35KN/㎡。根据最不利计算，只计算五层开始搭设的挑架，计算高度 19.6 米。 (一).小横杆计算1、强度计算按下式简化计算：Mmax=1/8(q 活+q 恒)b2=1/8qb2q=1.2(GK×C+qk)+1.4KQ×QK×CGK -脚手板自重，取 0.35KN/m242024 年 4 月 19 日下载后可任意编辑qk -钢管单位长度重量，取 38N/mKQ-施工活载不均匀分布系数，取 1.2 QK-施工活载标准值, 取 2.0 KN/m2q =1.2(0.35×0.75+38)+1.4×1.2× ×0.75 =360.6+2520 =2880.6N/mMmax=1/8×2880.6×0.752 =202.5N·mV= Mmax/Wn=(202.5×103)/5078=39.8N/mm2<205N/mm2安全。2、变形计算可偏于安全近似地进行如下计算：W/b=5qb3/384EI=...
