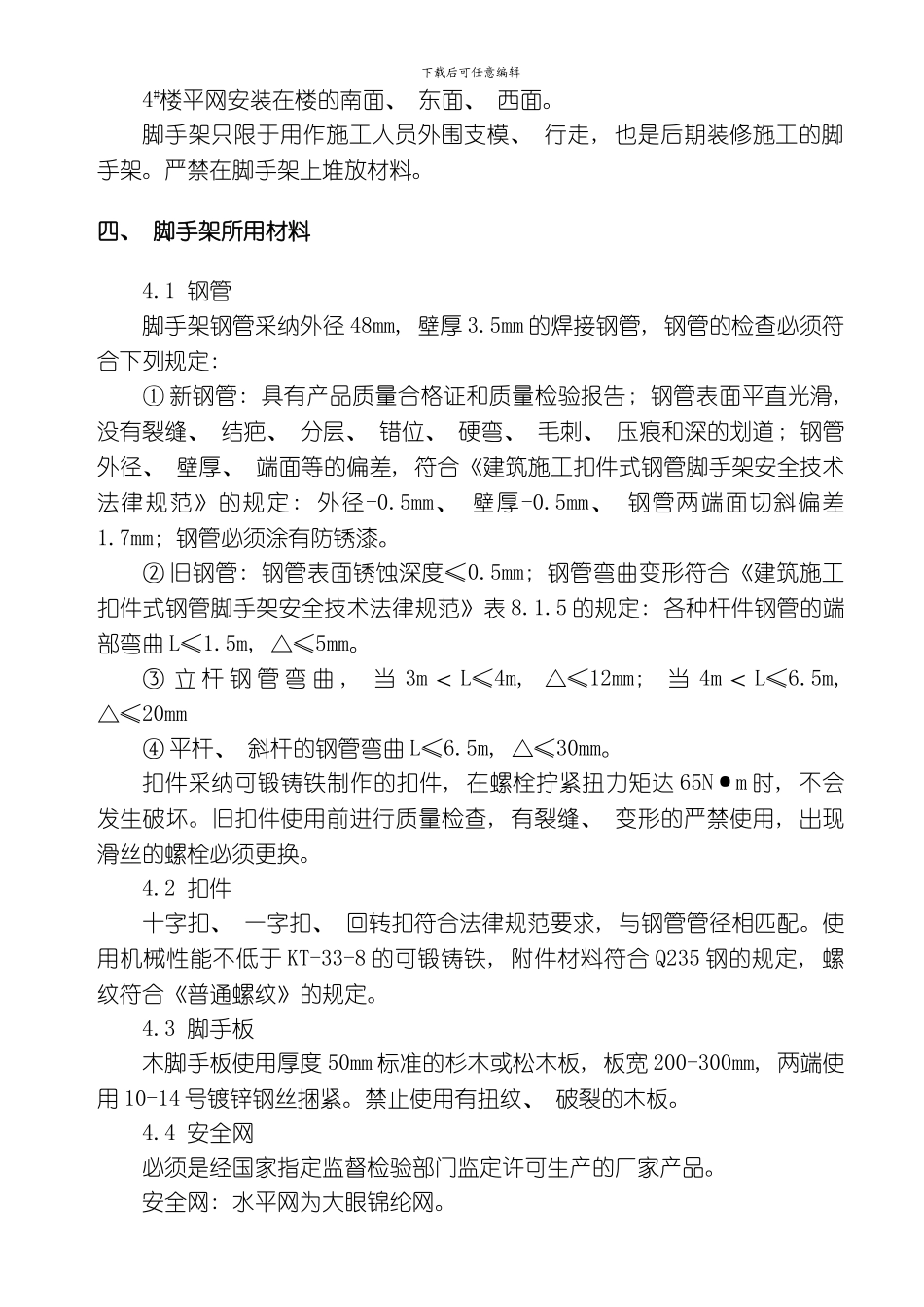

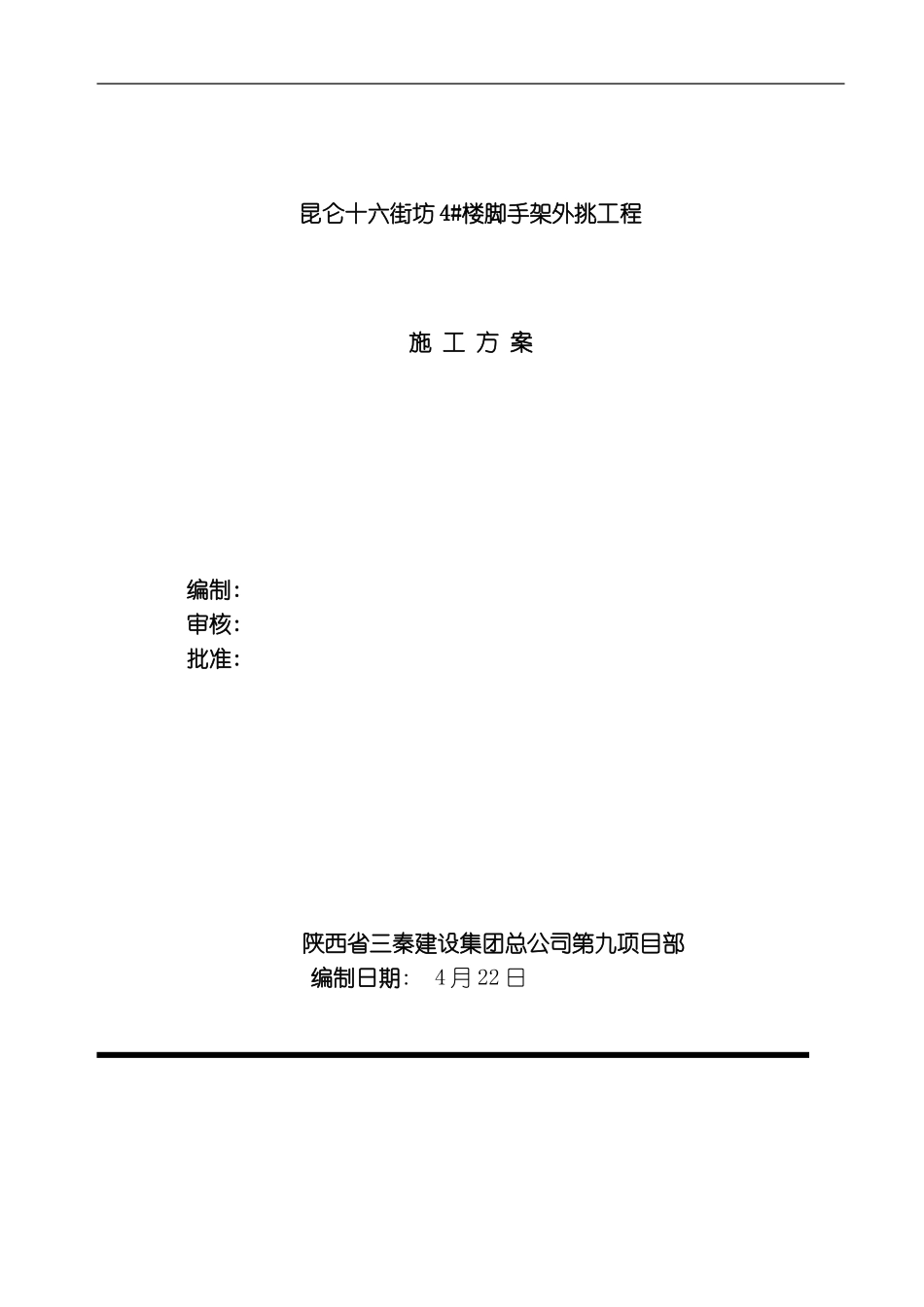

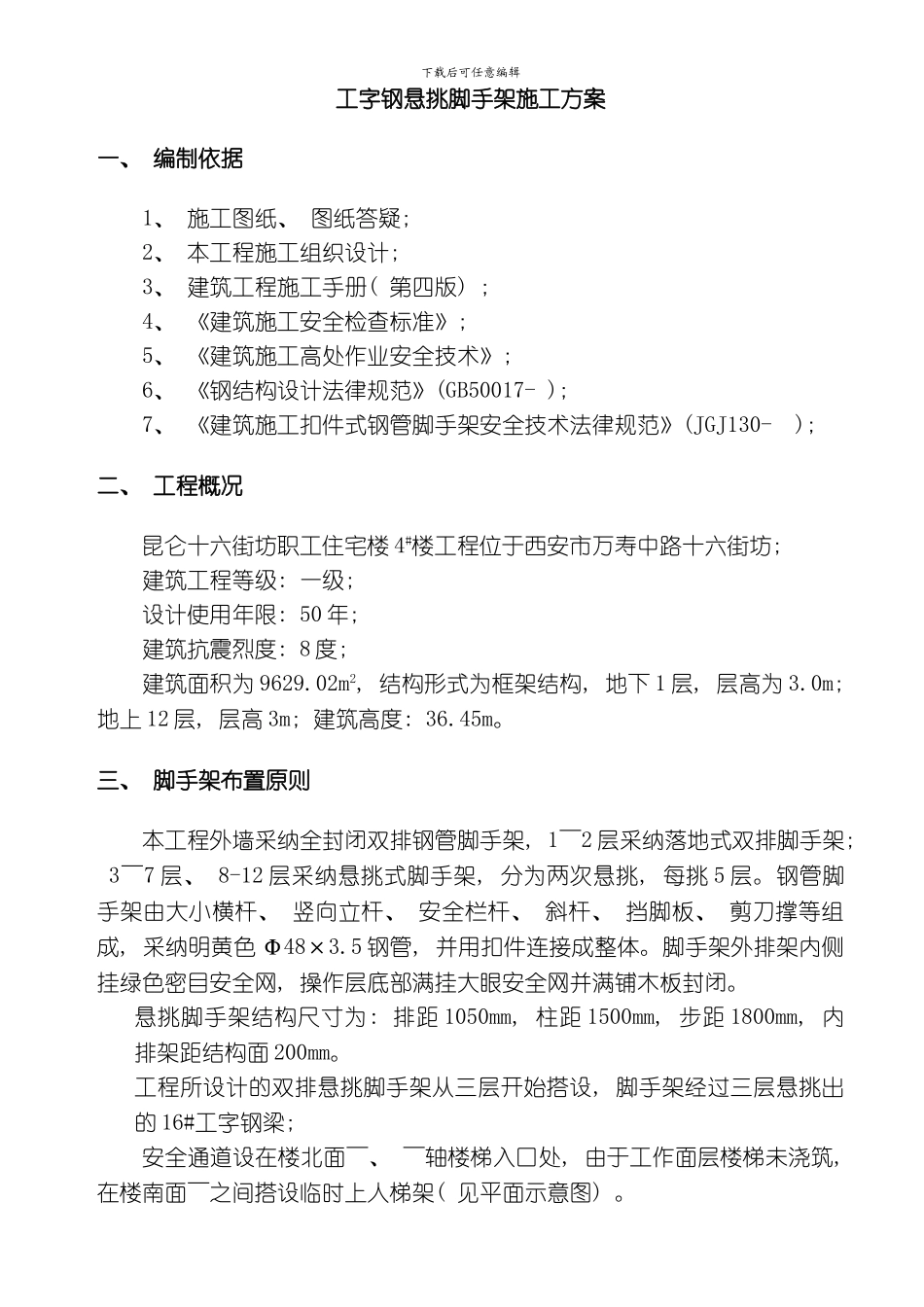

昆仑十六街坊 4#楼脚手架外挑工程 施 工 方 案编制: 审核: 批准: 陕西省三秦建设集团总公司第九项目部编制日期: 4 月 22 日下载后可任意编辑工字钢悬挑脚手架施工方案一、 编制依据1、 施工图纸、 图纸答疑; 2、 本工程施工组织设计; 3、 建筑工程施工手册( 第四版) ; 4、 《建筑施工安全检查标准》; 5、 《建筑施工高处作业安全技术》; 6、 《钢结构设计法律规范》(GB50017- ); 7、 《建筑施工扣件式钢管脚手架安全技术法律规范》(JGJ130- ); 二、 工程概况昆仑十六街坊职工住宅楼 4#楼工程位于西安市万寿中路十六街坊; 建筑工程等级: 一级; 设计使用年限: 50 年; 建筑抗震烈度: 8 度; 建筑面积为 9629.02m2, 结构形式为框架结构, 地下 1 层, 层高为 3.0m; 地上 12 层, 层高 3m; 建筑高度: 36.45m。三、 脚手架布置原则本工程外墙采纳全封闭双排钢管脚手架, 1～2 层采纳落地式双排脚手架; 3～7 层、 8-12 层采纳悬挑式脚手架, 分为两次悬挑, 每挑 5 层。钢管脚手架由大小横杆、 竖向立杆、 安全栏杆、 斜杆、 挡脚板、 剪刀撑等组成, 采纳明黄色 Φ48×3.5 钢管, 并用扣件连接成整体。脚手架外排架内侧挂绿色密目安全网, 操作层底部满挂大眼安全网并满铺木板封闭。悬挑脚手架结构尺寸为: 排距 1050mm, 柱距 1500mm, 步距 1800mm, 内排架距结构面 200mm。工程所设计的双排悬挑脚手架从三层开始搭设, 脚手架经过三层悬挑出的 16#工字钢梁; 安全通道设在楼北面～、 ～轴楼梯入口处, 由于工作面层楼梯未浇筑, 在楼南面～之间搭设临时上人梯架( 见平面示意图) 。下载后可任意编辑4#楼平网安装在楼的南面、 东面、 西面。脚手架只限于用作施工人员外围支模、 行走, 也是后期装修施工的脚手架。严禁在脚手架上堆放材料。四、 脚手架所用材料4.1 钢管脚手架钢管采纳外径 48mm, 壁厚 3.5mm 的焊接钢管, 钢管的检查必须符合下列规定: ① 新钢管: 具有产品质量合格证和质量检验报告; 钢管表面平直光滑, 没有裂缝、 结疤、 分层、 错位、 硬弯、 毛刺、 压痕和深的划道; 钢管外径、 壁厚、 端面等的偏差, 符合《建筑施工扣件式钢管脚手架安全技术法律规范》的规定: 外径-0.5mm、 壁厚-0.5mm、 钢管两端面切斜偏差1.7mm; 钢管必须涂有防锈漆。② 旧钢管: 钢管表面锈蚀深度≤0.5mm; 钢管弯曲变形符合《建筑施工扣件式钢管脚手...
