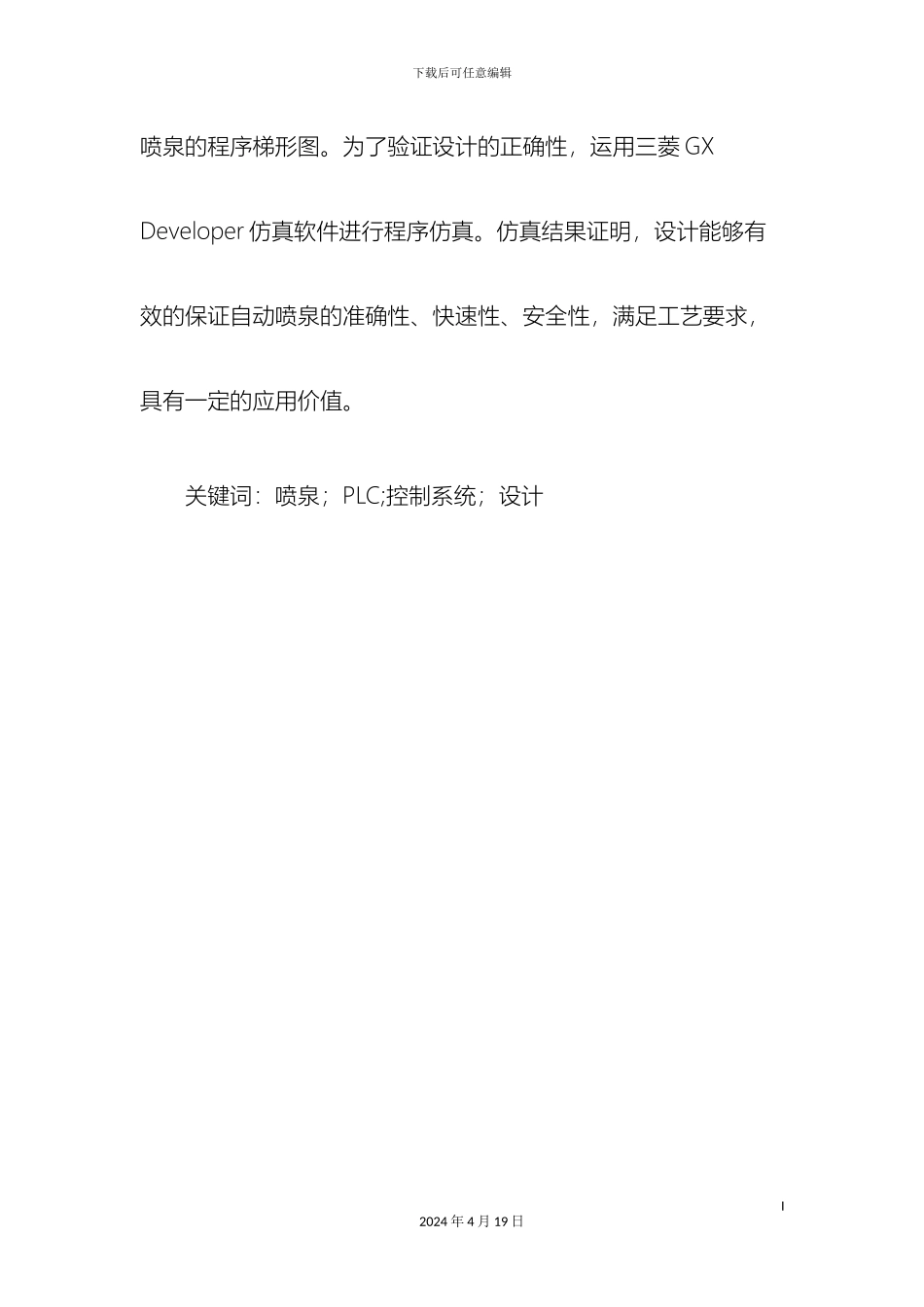

下载后可任意编辑自动喷泉 PLC 控制系统12024 年 4 月 19 日下载后可任意编辑摘 要自动喷泉是近年来出现的一种园林建筑与花式观赏相结合的一种产物。随着可编程控制器在中国的迅速进展，对花式喷泉的控制要求也越来越高，使得越来越多的控制部分需要可编程控制器来实现。自动喷泉 PLC 控制系统设计首先分析了自动喷泉的工作原理、控制要求，根据工艺要求，统计了自动喷泉所需要的输入和输出端子，其中输入点为 6 个，输出点为 16 个，共计 22 个输入输出点。根据 PLC 的 I/O 点数和内存容量选型原则，选择了三菱FX2N-48MR 继电器型 PLC 作为自动喷泉的控制器，同时选择了其它电器元件，设计了 PLC 的外部接线图。然后利用SFC（Sequential Function Chart，顺序功能图）图法设计了自动2024 年 4 月 19 日下载后可任意编辑喷泉的程序梯形图。为了验证设计的正确性，运用三菱 GX Developer 仿真软件进行程序仿真。仿真结果证明，设计能够有效的保证自动喷泉的准确性、快速性、安全性，满足工艺要求，具有一定的应用价值。关键词：喷泉；PLC;控制系统；设计I2024 年 4 月 19 日下载后可任意编辑目 录1 绪论........................................................................................................11.1 课题的背景及意义.......................................................................11.2 喷泉控制的现状..........................................................................11.3 本文的主要内容..........................................................................22 自动喷泉硬件设计..............................................................................32.1 自动喷泉设计要求.....................................................................32.2 I/O 点的统计..............................................................................4 2.2.1 输入点的统计..................................................................4 2.2.2 输出点统计.....................................................................42.3 PLC 的选型及参数介绍.............................................................5 2.3.1 PLC 的介绍......................................................................
