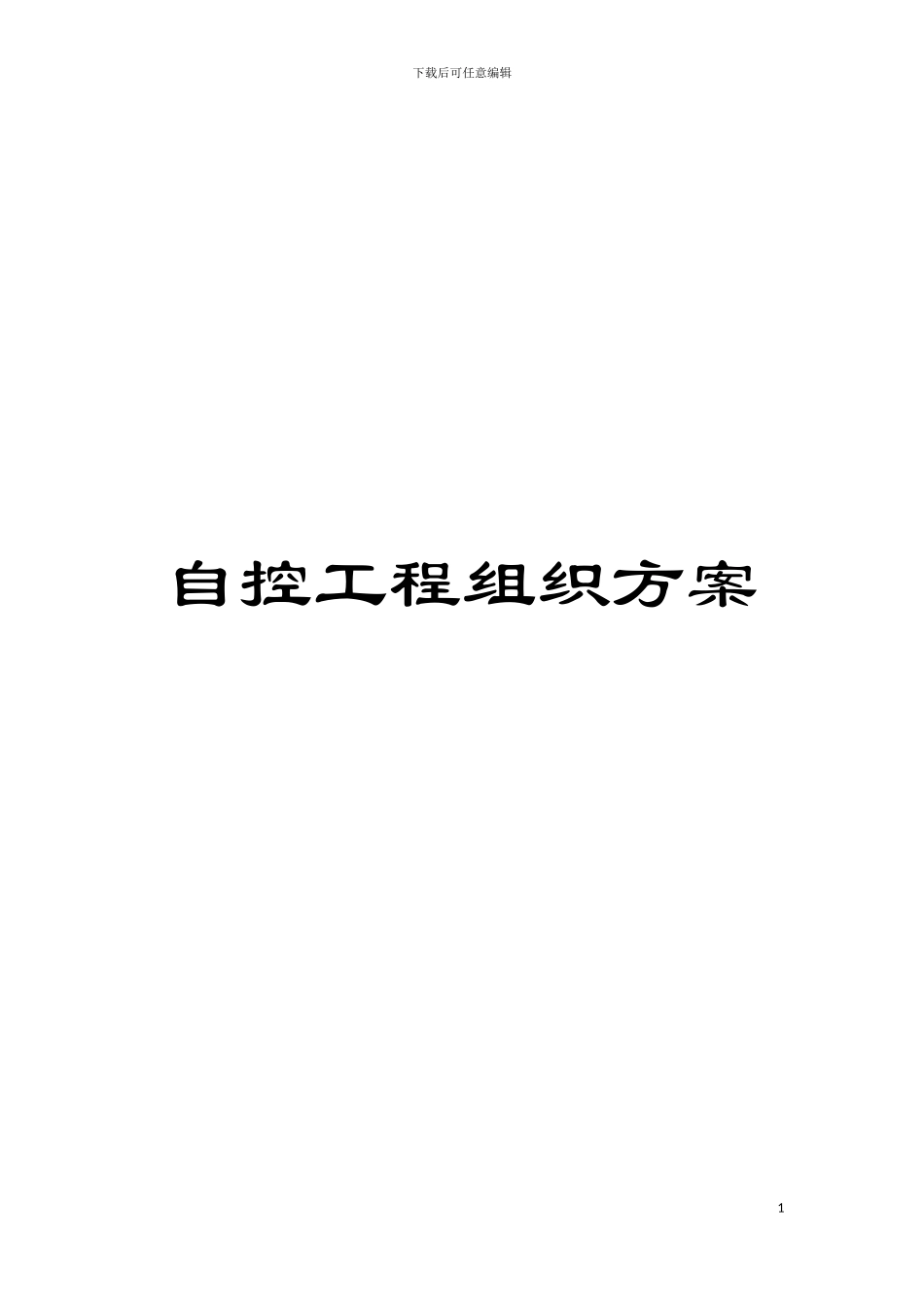

自控工程组织方案模板

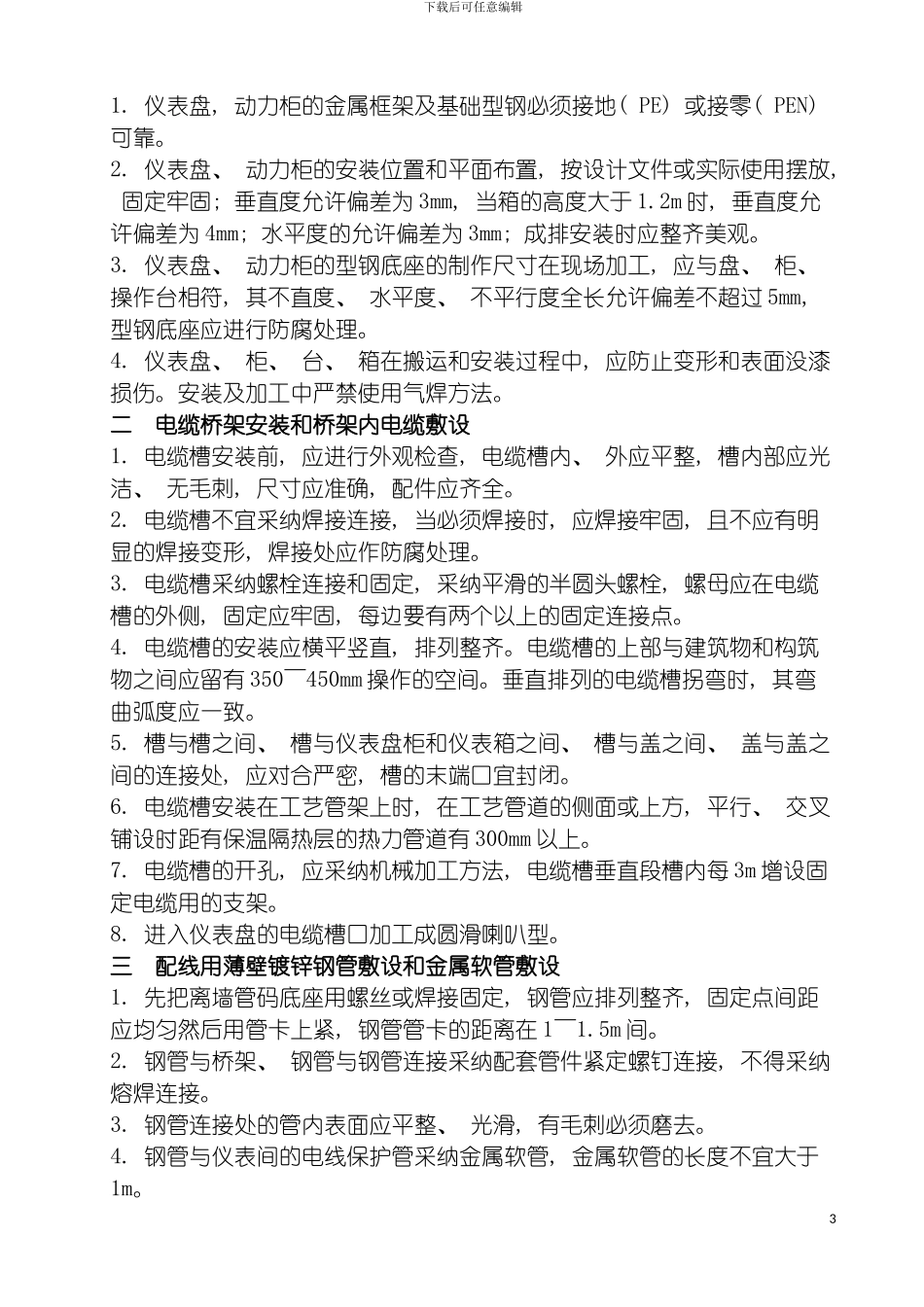

下载后可任意编辑自控工程组织方案1下载后可任意编辑自动化仪表工程施工组织设计方案二零一零年八月锅炉自动化仪表工程施工技术方案锅炉自动化仪表工程施工技术方案一 仪表控制柜和动力柜安装2下载后可任意编辑1. 仪表盘, 动力柜的金属框架及基础型钢必须接地( PE) 或接零( PEN) 可靠。2. 仪表盘、 动力柜的安装位置和平面布置, 按设计文件或实际使用摆放, 固定牢固; 垂直度允许偏差为 3mm, 当箱的高度大于 1.2m 时, 垂直度允许偏差为 4mm; 水平度的允许偏差为 3mm; 成排安装时应整齐美观。3. 仪表盘、 动力柜的型钢底座的制作尺寸在现场加工, 应与盘、 柜、 操作台相符, 其不直度、 水平度、 不平行度全长允许偏差不超过 5mm, 型钢底座应进行防腐处理。4. 仪表盘、 柜、 台、 箱在搬运和安装过程中, 应防止变形和表面没漆损伤。安装及加工中严禁使用气焊方法。二 电缆桥架安装和桥架内电缆敷设1. 电缆槽安装前, 应进行外观检查, 电缆槽内、 外应平整, 槽内部应光洁、 无毛刺, 尺寸应准确, 配件应齐全。2. 电缆槽不宜采纳焊接连接, 当必须焊接时, 应焊接牢固, 且不应有明显的焊接变形, 焊接处应作防腐处理。3. 电缆槽采纳螺栓连接和固定, 采纳平滑的半圆头螺栓, 螺母应在电缆槽的外侧, 固定应牢固, 每边要有两个以上的固定连接点。4. 电缆槽的安装应横平竖直, 排列整齐。电缆槽的上部与建筑物和构筑物之间应留有 350～450mm 操作的空间。垂直排列的电缆槽拐弯时, 其弯曲弧度应一致。5. 槽与槽之间、 槽与仪表盘柜和仪表箱之间、 槽与盖之间、 盖与盖之间的连接处, 应对合严密, 槽的末端口宜封闭。6. 电缆槽安装在工艺管架上时, 在工艺管道的侧面或上方, 平行、 交叉铺设时距有保温隔热层的热力管道有 300mm 以上。7. 电缆槽的开孔, 应采纳机械加工方法, 电缆槽垂直段槽内每 3m 增设固定电缆用的支架。8. 进入仪表盘的电缆槽口加工成圆滑喇叭型。三 配线用薄壁镀锌钢管敷设和金属软管敷设1. 先把离墙管码底座用螺丝或焊接固定, 钢管应排列整齐, 固定点间距应均匀然后用管卡上紧, 钢管管卡的距离在 1～1.5m 间。2. 钢管与桥架、 钢管与钢管连接采纳配套管件紧定螺钉连接, 不得采纳熔焊连接。3. 钢管连接处的管内表面应平整、 光滑, 有毛刺必须磨去。4. 钢管与仪表间的电线保护管采纳金属软管, 金属软管的长度不宜大于1m。3下载后可任意编辑四 电缆电...
