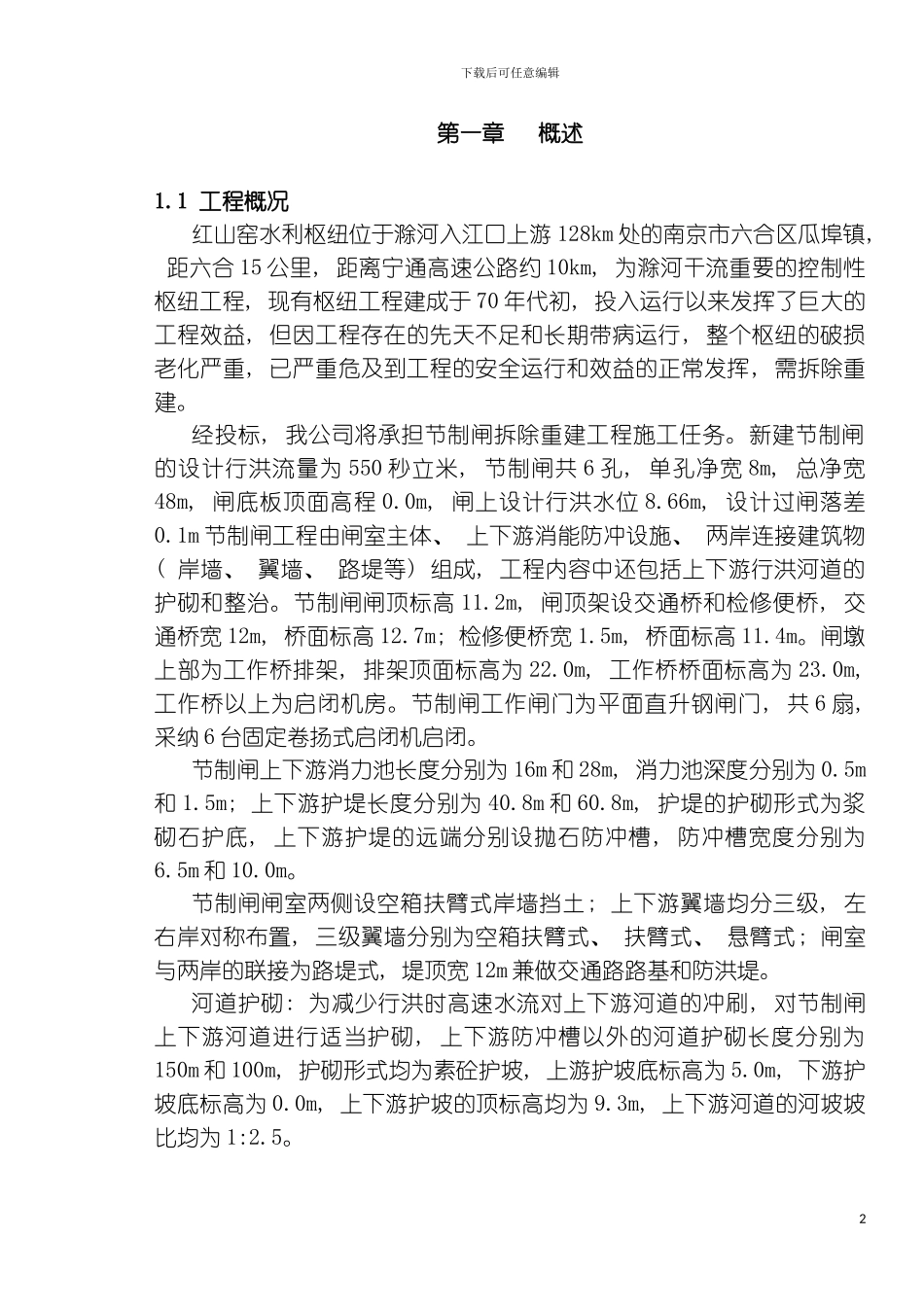

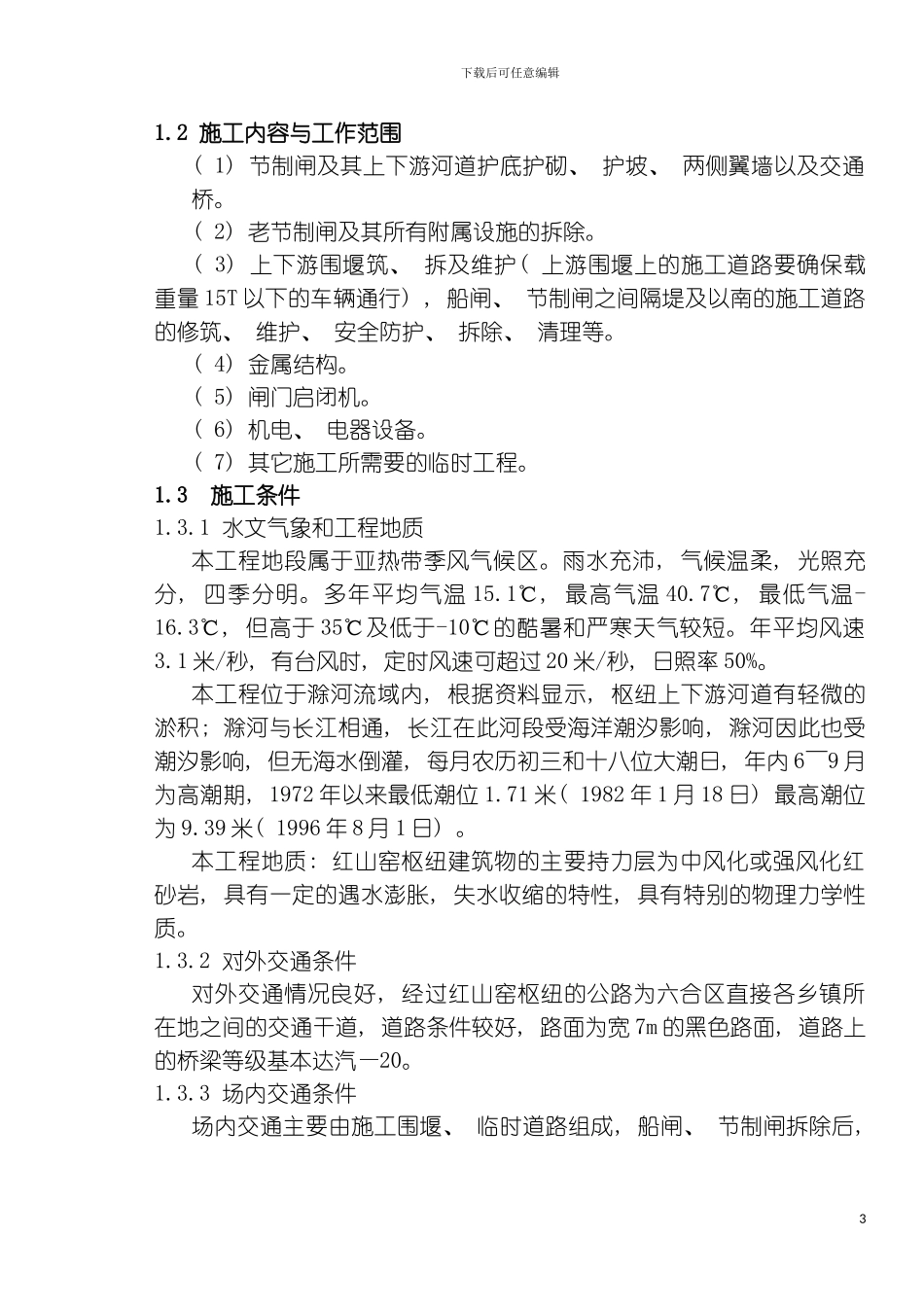

下载后可任意编辑节制闸施工方案标后1下载后可任意编辑第一章 概述1.1 工程概况红山窑水利枢纽位于滁河入江口上游 128km 处的南京市六合区瓜埠镇, 距六合 15 公里, 距离宁通高速公路约 10km, 为滁河干流重要的控制性枢纽工程, 现有枢纽工程建成于 70 年代初, 投入运行以来发挥了巨大的工程效益, 但因工程存在的先天不足和长期带病运行, 整个枢纽的破损老化严重, 已严重危及到工程的安全运行和效益的正常发挥, 需拆除重建。经投标, 我公司将承担节制闸拆除重建工程施工任务。新建节制闸的设计行洪流量为 550 秒立米, 节制闸共 6 孔, 单孔净宽 8m, 总净宽48m, 闸底板顶面高程 0.0m, 闸上设计行洪水位 8.66m, 设计过闸落差0.1m 节制闸工程由闸室主体、 上下游消能防冲设施、 两岸连接建筑物( 岸墙、 翼墙、 路堤等) 组成, 工程内容中还包括上下游行洪河道的护砌和整治。节制闸闸顶标高 11.2m, 闸顶架设交通桥和检修便桥, 交通桥宽 12m, 桥面标高 12.7m; 检修便桥宽 1.5m, 桥面标高 11.4m。闸墩上部为工作桥排架, 排架顶面标高为 22.0m, 工作桥桥面标高为 23.0m, 工作桥以上为启闭机房。节制闸工作闸门为平面直升钢闸门, 共 6 扇, 采纳 6 台固定卷扬式启闭机启闭。节制闸上下游消力池长度分别为 16m 和 28m, 消力池深度分别为 0.5m和 1.5m; 上下游护堤长度分别为 40.8m 和 60.8m, 护堤的护砌形式为浆砌石护底, 上下游护堤的远端分别设抛石防冲槽, 防冲槽宽度分别为6.5m 和 10.0m。节制闸闸室两侧设空箱扶臂式岸墙挡土; 上下游翼墙均分三级, 左右岸对称布置, 三级翼墙分别为空箱扶臂式、 扶臂式、 悬臂式; 闸室与两岸的联接为路堤式, 堤顶宽 12m 兼做交通路路基和防洪堤。河道护砌: 为减少行洪时高速水流对上下游河道的冲刷, 对节制闸上下游河道进行适当护砌, 上下游防冲槽以外的河道护砌长度分别为150m 和 100m, 护砌形式均为素砼护坡, 上游护坡底标高为 5.0m, 下游护坡底标高为 0.0m, 上下游护坡的顶标高均为 9.3m, 上下游河道的河坡坡比均为 1:2.5。2下载后可任意编辑1.2 施工内容与工作范围( 1) 节制闸及其上下游河道护底护砌、 护坡、 两侧翼墙以及交通桥。( 2) 老节制闸及其所有附属设施的拆除。( 3) 上下游围堰筑、 拆及维护( 上游围堰上的施工道路要确保载重量 15T 以下的车辆通行) , 船闸、 节制闸之间隔堤及以南的施工...
