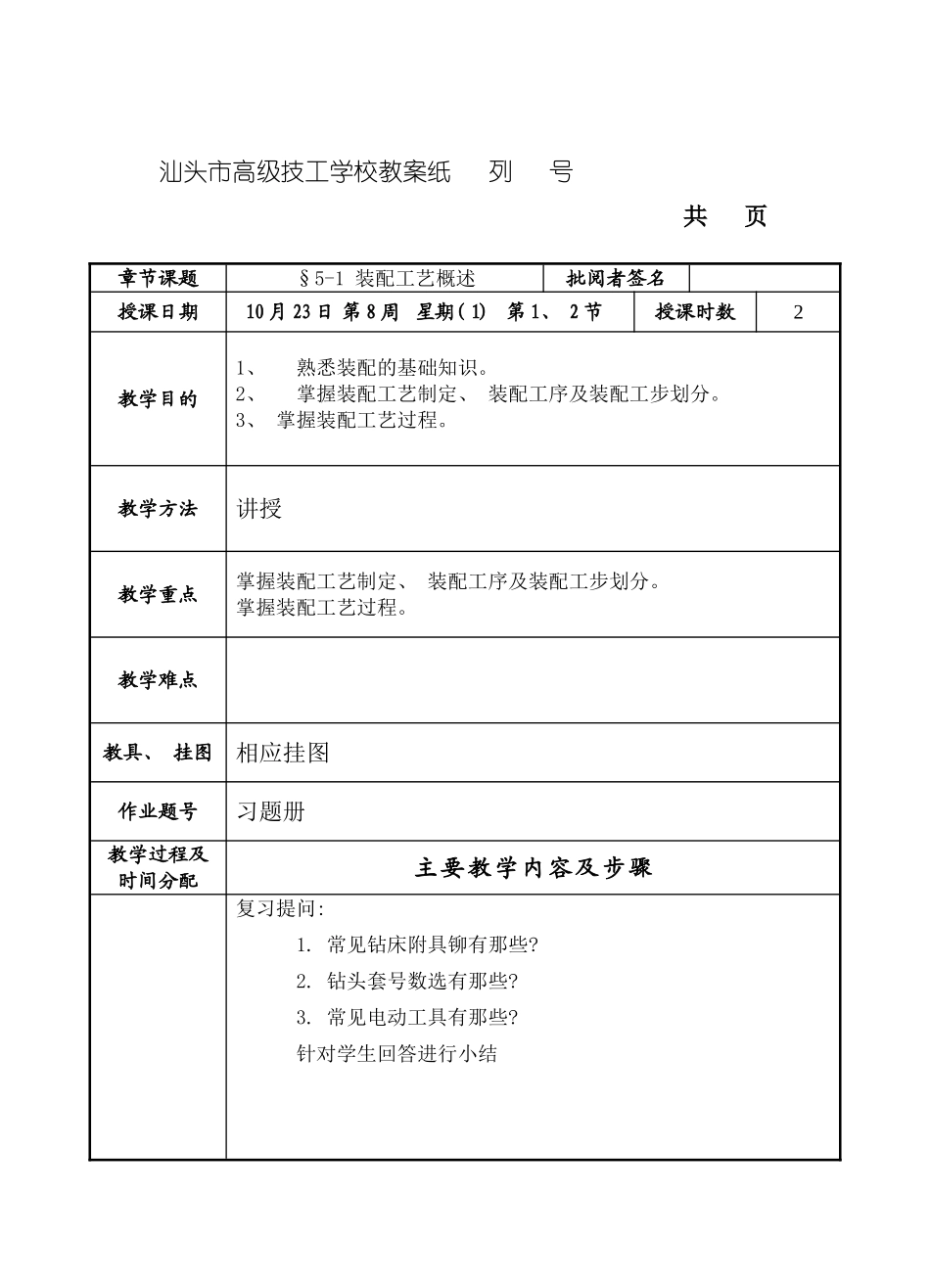

下载后可任意编辑装配工艺概述模板12024 年 4 月 19 日汕头市高级技工学校教案纸 列 号 共 页章节课题§5-1 装配工艺概述批阅者签名授课日期 10 月 23 日 第 8 周 星期( 1) 第 1、 2 节授课时数2教学目的1、熟悉装配的基础知识。2、掌握装配工艺制定、 装配工序及装配工步划分。3、 掌握装配工艺过程。教学方法讲授教学重点掌握装配工艺制定、 装配工序及装配工步划分。掌握装配工艺过程。教学难点教具、 挂图相应挂图作业题号习题册教学过程及时间分配主要教学内容及步骤复习提问: 1. 常见钻床附具铆有那些? 2. 钻头套号数选有那些? 3. 常见电动工具有那些? 针对学生回答进行小结下载后可任意编辑12024 年 4 月 19 日教学过程及时间分配主要教学内容及步骤§5.1 装配工艺概述机械装配是产品制造过程中的最后一个阶段, 它包括装配、 调整、 检验和试车等各项工作。机器或产品的质量, 是以机器或产品的工作性能、 使用效果和寿命等综合指标来评定的, 装配工作的好坏, 直接影响到产品的质量。机械零件必须经过装配才能形成最终产品, 并保证它具有规定的精度和设计所定的使用功能以及质量要求。若不重视清理工作, 不按工艺技术要求而造成装配不当, 即使所有零件加工质量都合格, 也不一定能够装配出合格的产品, 相反, 虽然某些零件的质量并不很高, 但经认真的修配和精确的调整后, 依旧装配出性能较好的产品。因此, 装配过程的保证机器或产品达到各项技术要求的关键。一．装配的概念引例: 让学生拆卸自已的钢笔或圆珠笔, 再引导学生组装。展示: 挂图 5-2 5-31．装配: 按规定的技术要求, 将若干零件结合成部件或若干个零件和部件结合成机器的过程。如锥齿轮轴组件的组装。 前者称为部装, 后者称为总装。 强调: 装配的最终目的是要满足技术要求。 2．零件: 构成机器的最小单元。 它具有独立性、 完整性和不可分割性。如一根轴、 一只齿轮、 螺钉、 螺母、 垫圈、 键等。3．部件: 两个或两个以上零件结合成机器的某部分。如轴承, 车床主轴箱、 进给箱等。 部件是个通称, 其划分是多层次的。 直接进入产品总装的部件, 称为组件。如锥齿轮轴组件; 直接进入组件装配的部件, 称为一级分组件。如轴承盖分组件; 直接进入一级分组件装配的部件, 称为二级分组件。4．装配基准件: 最先进入装配的零件。能够是一个零件, 也能够是低下载后可任意编辑22024 年 4 月 19 ...
