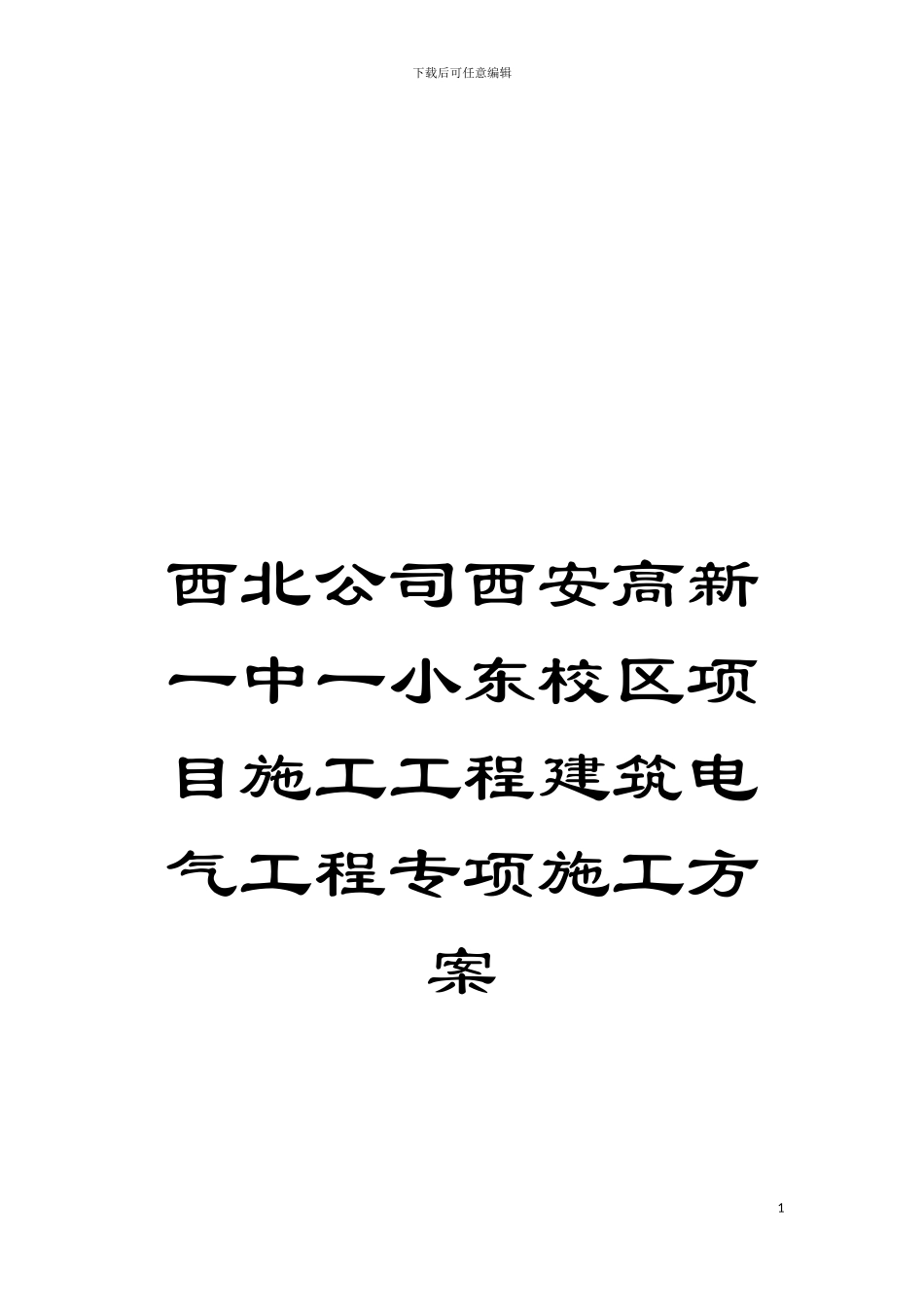

西北公司西安高新一中一小东校区项目施工工程建筑电气工程专项施工方案模板VIP专享

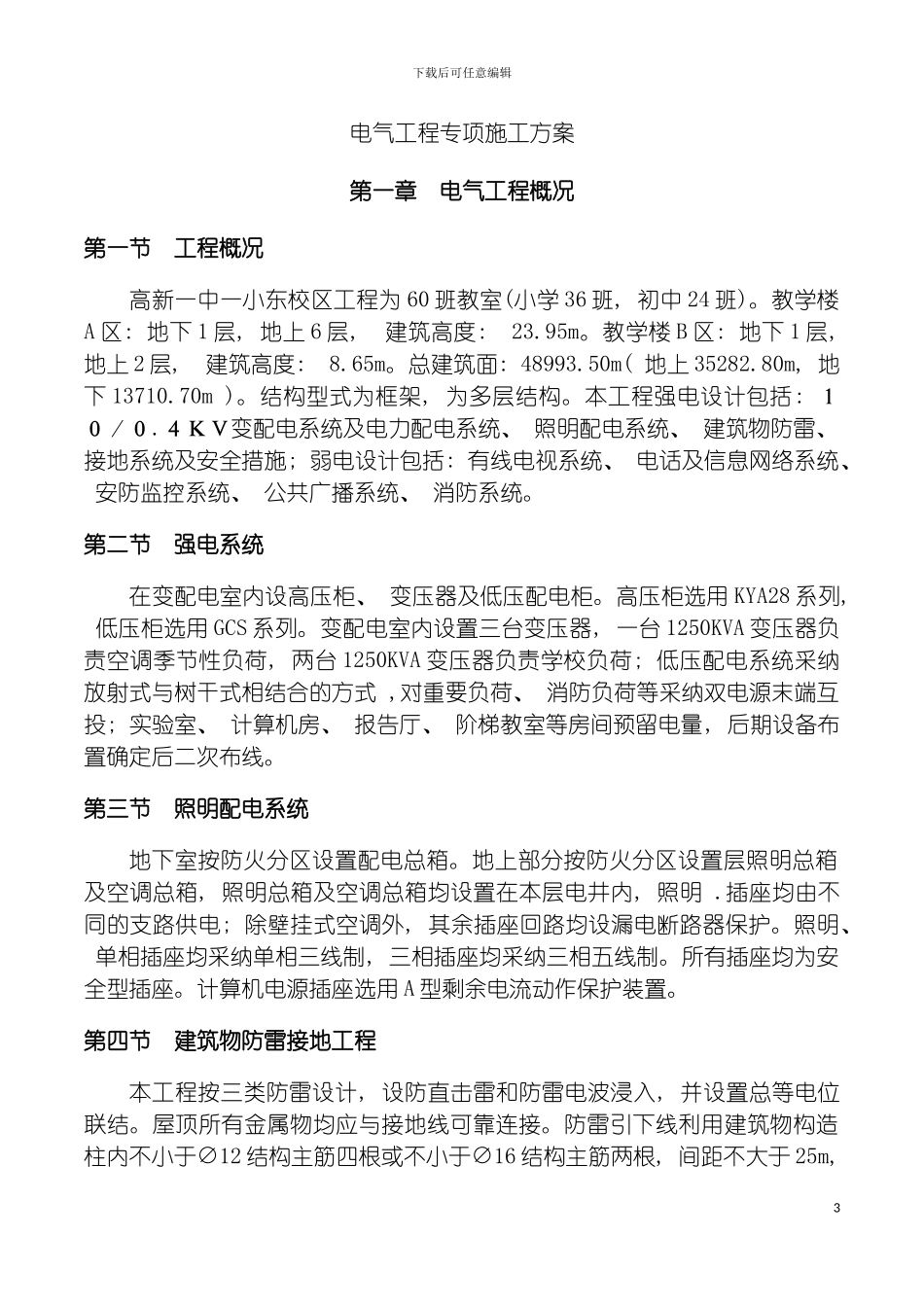

下载后可任意编辑西北公司西安高新一中一小东校区项目施工工程建筑电气工程专项施工方案1下载后可任意编辑2下载后可任意编辑电气工程专项施工方案第一章 电气工程概况第一节 工程概况高新一中一小东校区工程为 60 班教室(小学 36 班, 初中 24 班)。教学楼A 区: 地下 1 层, 地上 6 层, 建筑高度: 23.95m。教学楼 B 区: 地下 1 层, 地上 2 层, 建筑高度: 8.65m。总建筑面: 48993.50m( 地上 35282.80m, 地下 13710.70m )。结构型式为框架, 为多层结构。本工程强电设计包括: １０／０.４ＫＶ变配电系统及电力配电系统、 照明配电系统、 建筑物防雷、 接地系统及安全措施; 弱电设计包括: 有线电视系统、 电话及信息网络系统、 安防监控系统、 公共广播系统、 消防系统。第二节 强电系统在变配电室内设高压柜、 变压器及低压配电柜。高压柜选用 KYA28 系列, 低压柜选用 GCS 系列。变配电室内设置三台变压器, 一台 1250KVA 变压器负责空调季节性负荷, 两台 1250KVA 变压器负责学校负荷; 低压配电系统采纳放射式与树干式相结合的方式 ,对重要负荷、 消防负荷等采纳双电源末端互投; 实验室、 计算机房、 报告厅、 阶梯教室等房间预留电量, 后期设备布置确定后二次布线。第三节 照明配电系统地下室按防火分区设置配电总箱。地上部分按防火分区设置层照明总箱及空调总箱, 照明总箱及空调总箱均设置在本层电井内, 照明 .插座均由不同的支路供电; 除壁挂式空调外, 其余插座回路均设漏电断路器保护。照明、 单相插座均采纳单相三线制, 三相插座均采纳三相五线制。所有插座均为安全型插座。计算机电源插座选用 A 型剩余电流动作保护装置。第四节 建筑物防雷接地工程本工程按三类防雷设计, 设防直击雷和防雷电波浸入, 并设置总等电位联结。屋顶所有金属物均应与接地线可靠连接。防雷引下线利用建筑物构造柱内不小于∅12 结构主筋四根或不小于∅16 结构主筋两根, 间距不大于 25m, 3下载后可任意编辑上端与避雷带焊接下端与接地极可靠焊接。接地装置利用建筑物基础钢筋网作为联合接地。避雷带采纳∅12 镀锌圆钢作, 避雷带屋面采纳暗敷,女儿墙上利用支撑卡距底面 150mm 焊接安装,支撑卡间距 1.0m 转角处为 0.5m .不同标高处的避雷带可靠焊接。屋顶避雷连接线网格不大于 20mX20m 及 24mX16m。第五节 弱电工程保安监控设备设于一层监控室, 在走廊、 化学试验室及各...
