西昌市太和镇转山村村民安置房工程模板施工方案模板

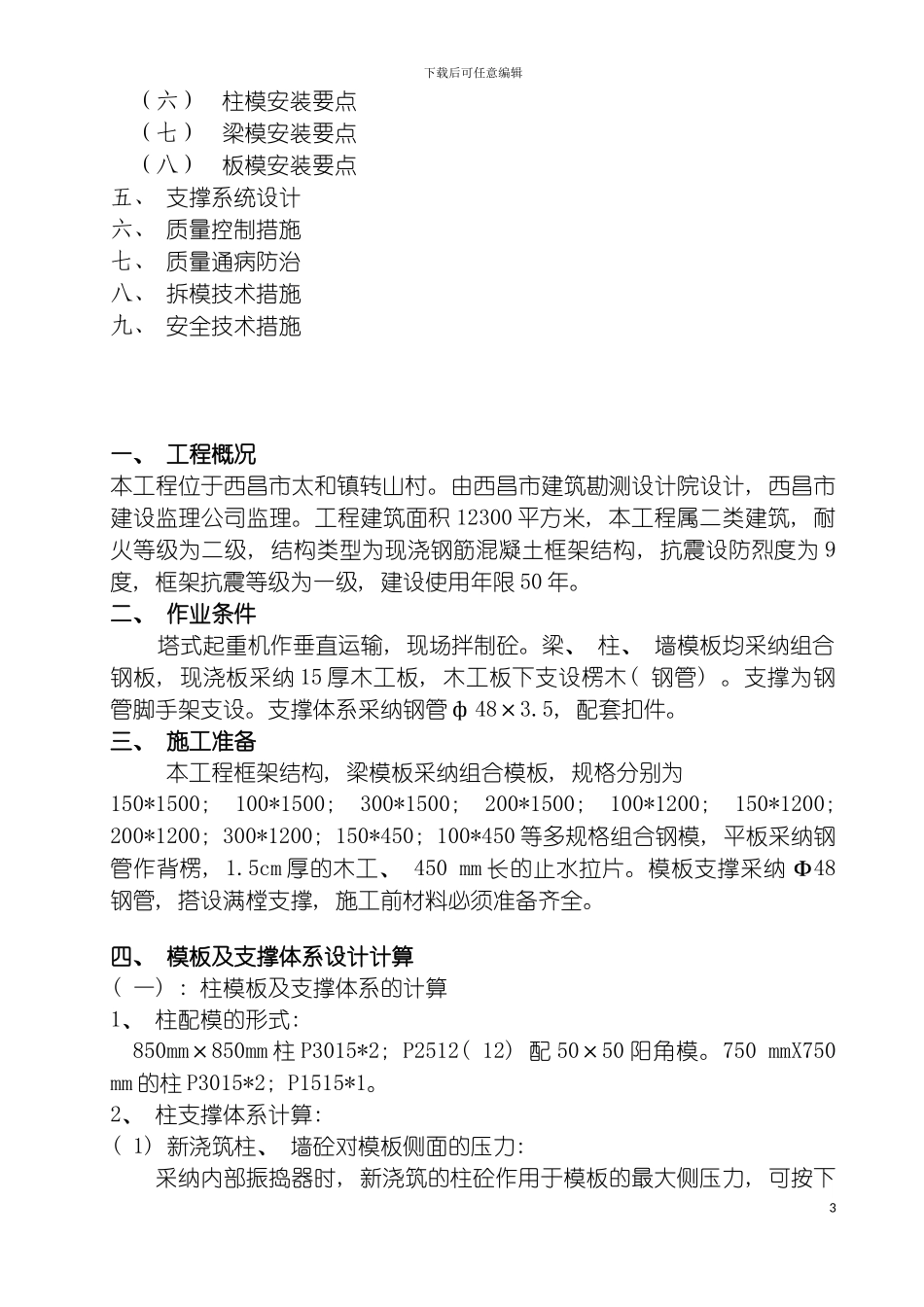

下载后可任意编辑西昌市太和镇转山村村民安置房工程模板施工方案1下载后可任意编辑西昌市太和镇转山村村民安置房工程模板施工方 案编 制 人: 审 核 人: 审 批 人: 西昌市攀西综合建设进展公司目 录一、 工程概况二、 作业条件三、 施工准备四、 主要施工技术措施（一）模板配制方法（二）基本要求（三）配制要求（四）模板安装工艺（五）基础模板安装要点2下载后可任意编辑（六）柱模安装要点（七）梁模安装要点（八）板模安装要点五、 支撑系统设计六、 质量控制措施七、 质量通病防治八、 拆模技术措施九、 安全技术措施一、 工程概况本工程位于西昌市太和镇转山村。由西昌市建筑勘测设计院设计, 西昌市建设监理公司监理。工程建筑面积 12300 平方米, 本工程属二类建筑, 耐火等级为二级, 结构类型为现浇钢筋混凝土框架结构, 抗震设防烈度为 9度, 框架抗震等级为一级, 建设使用年限 50 年。二、 作业条件塔式起重机作垂直运输, 现场拌制砼。梁、 柱、 墙模板均采纳组合钢板, 现浇板采纳 15 厚木工板, 木工板下支设楞木( 钢管) 。支撑为钢管脚手架支设。支撑体系采纳钢管 ф48×3.5, 配套扣件。 三、 施工准备本工程框架结构, 梁模板采纳组合模板, 规格分别为150*1500; 100*1500; 300*1500; 200*1500; 100*1200; 150*1200; 200*1200; 300*1200; 150*450; 100*450 等多规格组合钢模, 平板采纳钢管作背楞, 1.5cm 厚的木工、 450 mm 长的止水拉片。模板支撑采纳 Ф48钢管, 搭设满樘支撑, 施工前材料必须准备齐全。四、 模板及支撑体系设计计算( 一) : 柱模板及支撑体系的计算1、 柱配模的形式: 850mm×850mm 柱 P3015*2; P2512( 12) 配 50×50 阳角模。750 mmX750 mm 的柱 P3015*2; P1515*1。2、 柱支撑体系计算: ( 1) 新浇筑柱、 墙砼对模板侧面的压力: 采纳内部振捣器时, 新浇筑的柱砼作用于模板的最大侧压力, 可按下3下载后可任意编辑列二式计算并取二式中的较小值: F=0.22γt0β1β 2V1/2F=γH式中 F----新浇筑砼对模板的最大侧压力( KN/M2) ; γ----砼的重力对模板的最大侧压力; γ=24KN/M2; t0---------新浇砼的初凝时间( h) , 可按实测确定。当没有试验资料时, 可采纳 t0=200/( T+15) 计算( T 为砼的温度) ; V-----砼的浇筑速度( m/h) ;H-----砼侧压力计算位置处至新浇砼顶面的部总高度( m) ; β1------外加剂影响修...
