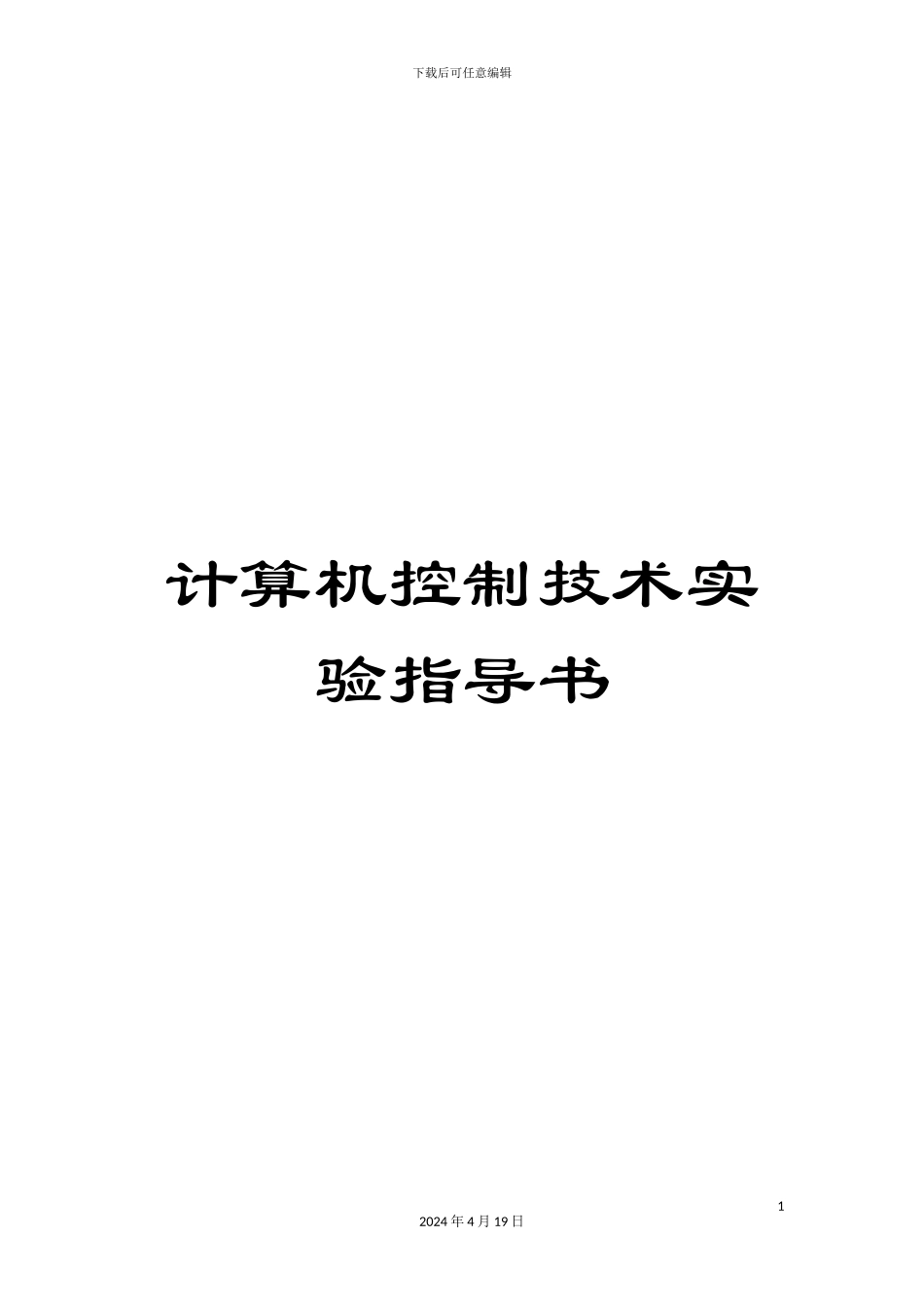

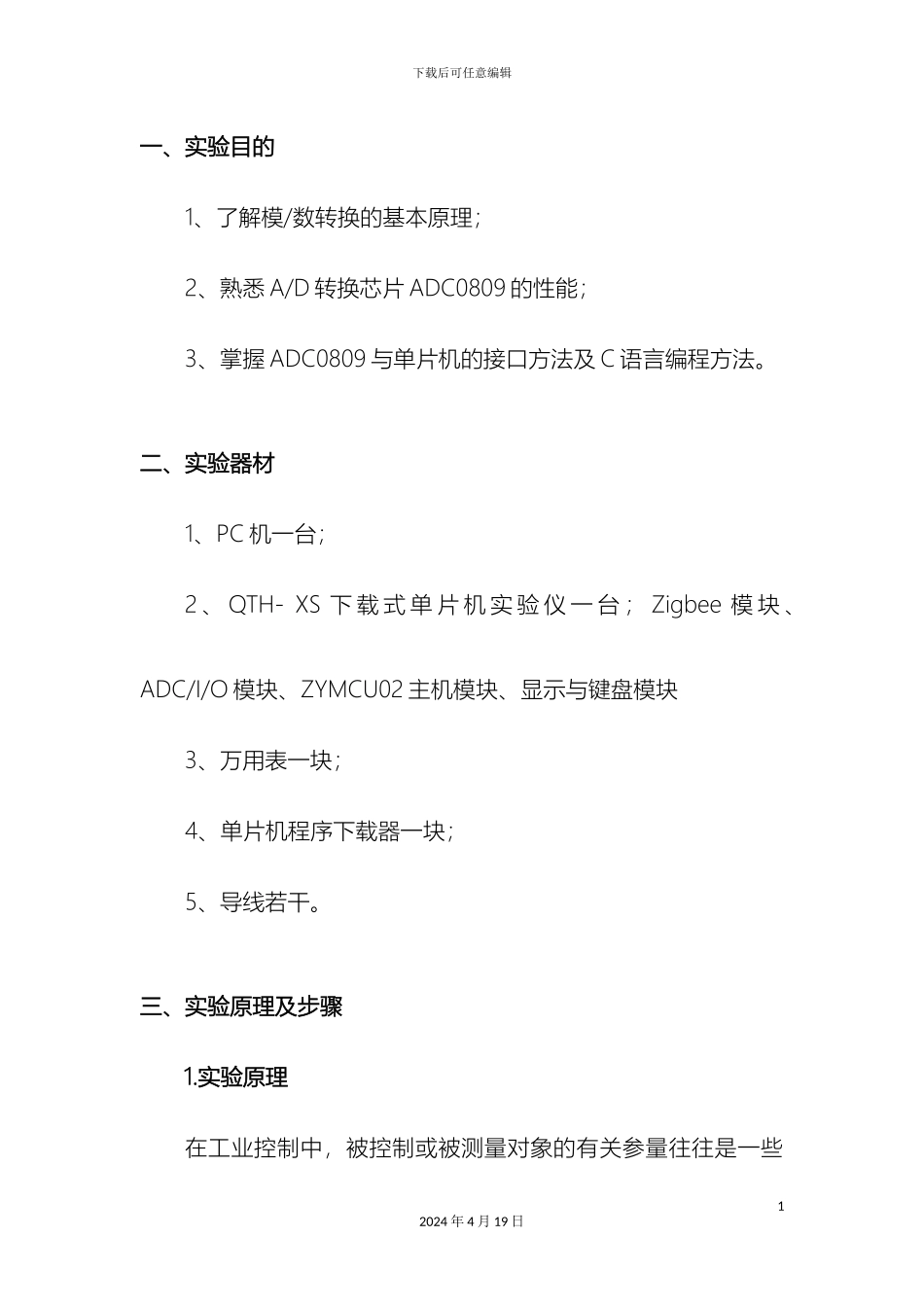

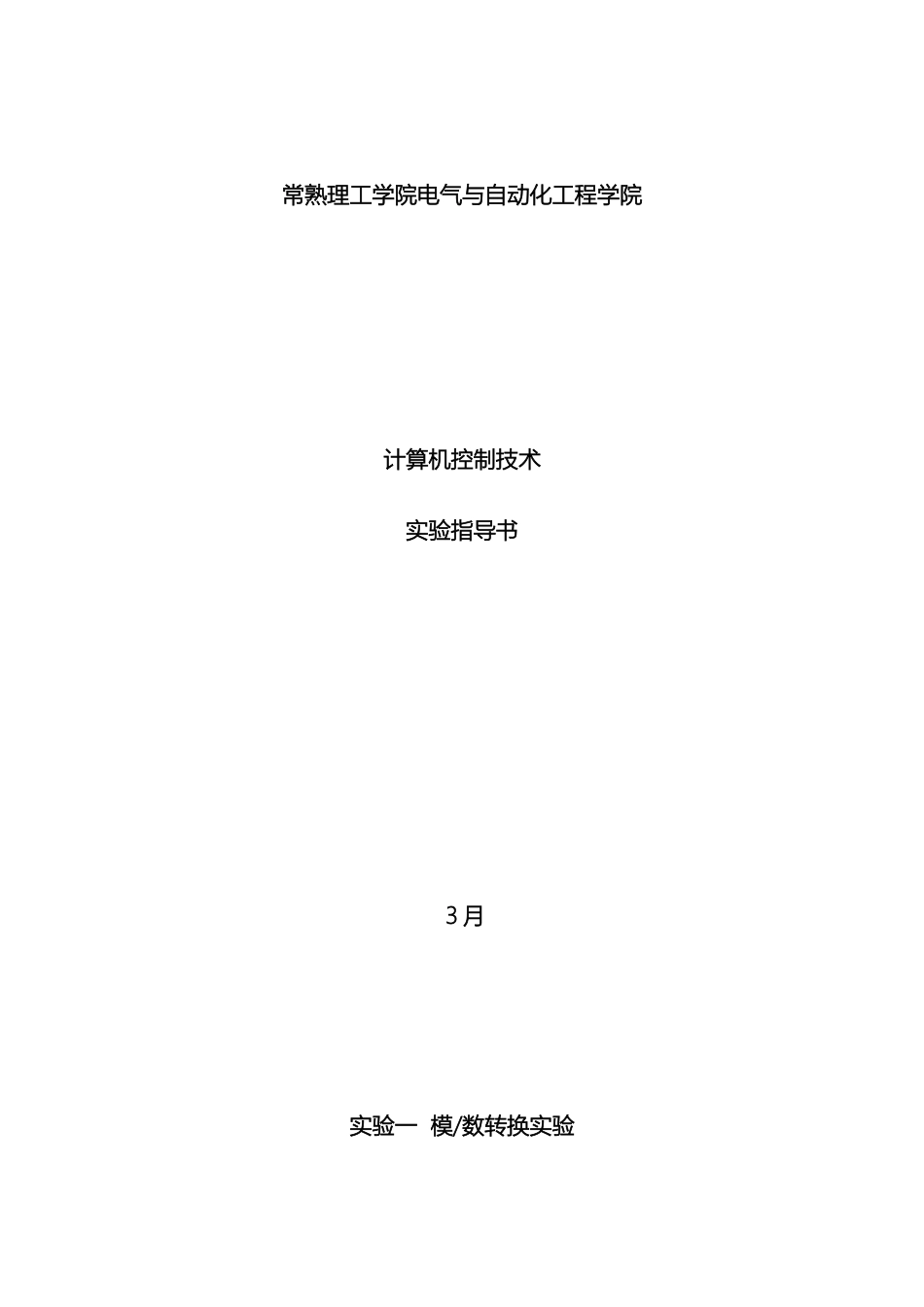

下载后可任意编辑计算机控制技术实验指导书12024 年 4 月 19 日常熟理工学院电气与自动化工程学院计算机控制技术实验指导书 3 月实验一 模/数转换实验下载后可任意编辑一、实验目的1、了解模/数转换的基本原理；2、熟悉 A/D 转换芯片 ADC0809 的性能；3、掌握 ADC0809 与单片机的接口方法及 C 语言编程方法
二、实验器材1、PC 机一台；2 、 QTH- XS 下 载 式 单 片 机 实 验 仪 一 台 ； Zigbee 模 块 、ADC/I/O 模块、ZYMCU02 主机模块、显示与键盘模块3、万用表一块；4、单片机程序下载器一块；5、导线若干
三、实验原理及步骤1
实验原理在工业控制中，被控制或被测量对象的有关参量往往是一些12024 年 4 月 19 日下载后可任意编辑连续变化的模拟量，如温度、压力、流量、速度等物理量，这些模拟量必须转换成数字量后才能输入到计算机进行处理，模数转换器（A/D）就是实现这些功能的设备
ADC0809 是 CMOS 工艺、采纳逐次逼近法的 8 位 A/D 转换芯片，28 引脚、双列直插式封装，由地址锁存与译码器、8 路模拟开关、8 位逐次 A/D 转换器和三态锁存输出缓冲器组成
实验仪中 ADC0809 芯片与单片机接口电路如图 1-1 所示
工作过程：由 ADDA、ADDB、ADDC 三根地址线上的数值决定 8 路模拟输入中的 1 路进入 8 位 A/D 转换器；在地址锁存允许 ALE 引脚和启动信号 START 引脚加一个正脉冲，启动 A/D 转换；转换结束时，ADC0809 的转换结束信号 EOC 引脚发出一个正脉冲，A/D 转换值由三态锁存输出缓冲器暂存；在单片机发来输出允许控制信号 OE 后，三态门打开，A/D 转换值经 D7～D0 进入22024 年 4 月 19 日下载后可任意编辑单片机端口，完成一次
