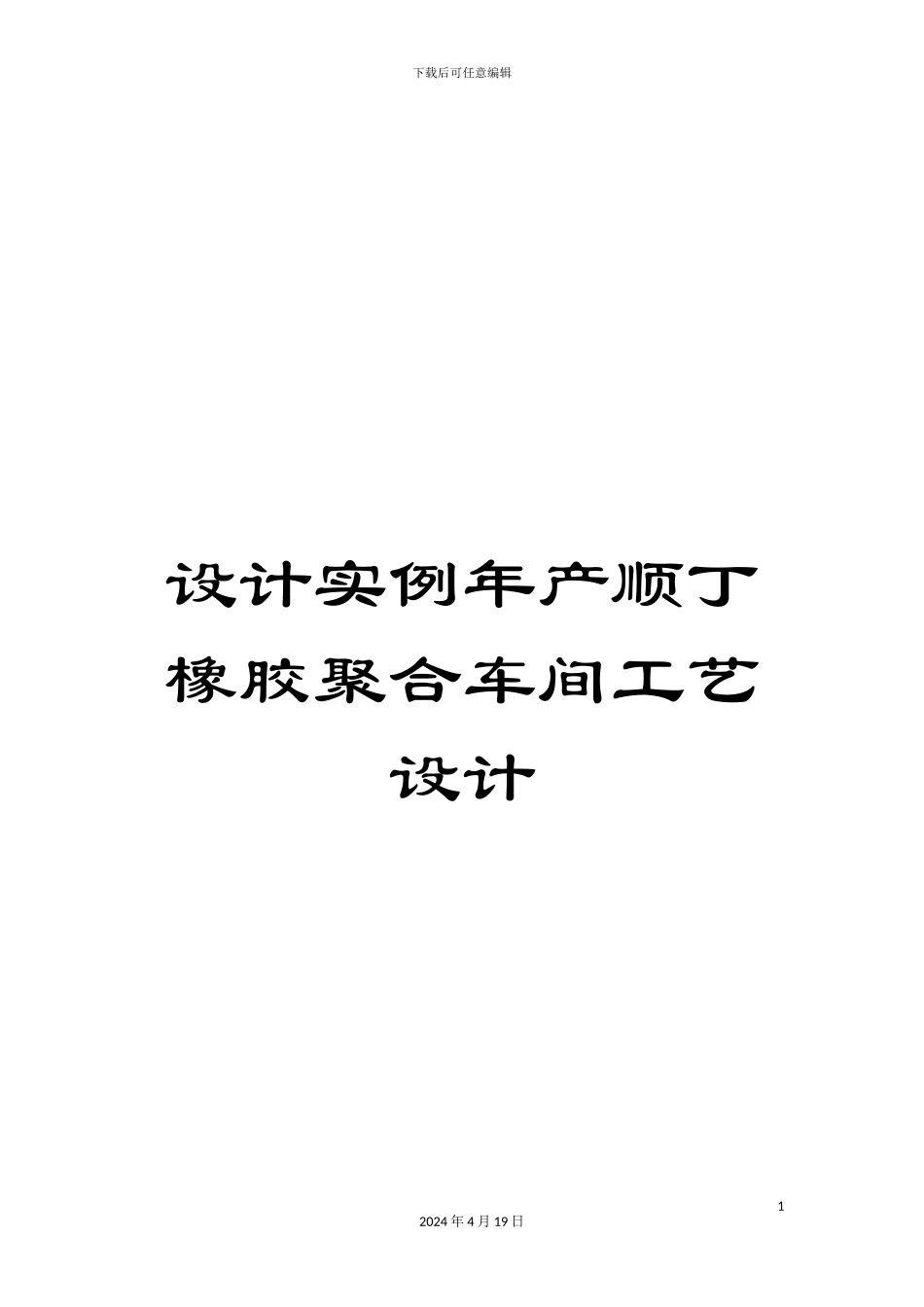

设计实例年产顺丁橡胶聚合车间工艺设计

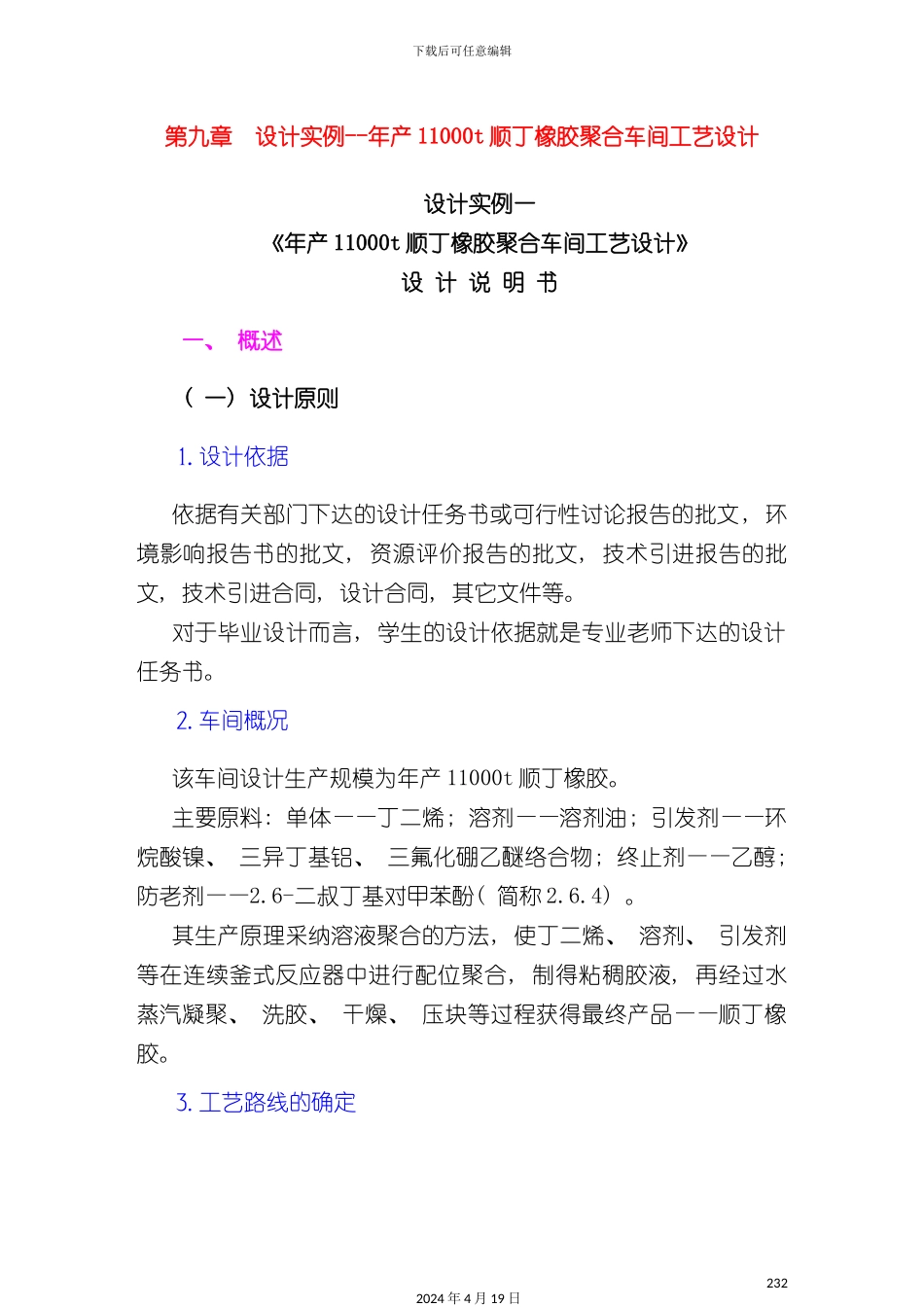

下载后可任意编辑设计实例年产顺丁橡胶聚合车间工艺设计12024 年 4 月 19 日下载后可任意编辑第九章 设计实例--年产 11000t 顺丁橡胶聚合车间工艺设计设计实例一《年产 11000t 顺丁橡胶聚合车间工艺设计》设 计 说 明 书一、 概述( 一) 设计原则⒈ 设计依据依据有关部门下达的设计任务书或可行性讨论报告的批文, 环境影响报告书的批文, 资源评价报告的批文, 技术引进报告的批文, 技术引进合同, 设计合同, 其它文件等。对于毕业设计而言, 学生的设计依据就是专业老师下达的设计任务书。⒉ 车间概况该车间设计生产规模为年产 11000t 顺丁橡胶。主要原料: 单体——丁二烯; 溶剂——溶剂油; 引发剂——环烷酸镍、 三异丁基铝、 三氟化硼乙醚络合物; 终止剂——乙醇; 防老剂——2.6-二叔丁基对甲苯酚( 简称 2.6.4) 。其生产原理采纳溶液聚合的方法, 使丁二烯、 溶剂、 引发剂等在连续釜式反应器中进行配位聚合, 制得粘稠胶液, 再经过水蒸汽凝聚、 洗胶、 干燥、 压块等过程获得最终产品——顺丁橡胶。⒊ 工艺路线的确定2322024 年 4 月 19 日下载后可任意编辑⑴ 聚合方法的确定根据产物结构要求从自由基聚合、 阴离子聚合、 阳离子聚合、 配位聚合等反应机理中选择出配位聚合, 同时考虑配位聚合所用原料、 引发剂、 传热、 物料输送、 产物溶解、 回收、 操作方式等方面综合考虑选择溶液聚合实施方法。该工艺路线包括了如反应活性中心的形成过程; 特别引发剂组分的安全防护; 由于溶剂的存在必定要考虑的回收、 循环利用; 反应的终止方式; 产品防老化处理等特点。操作方式为连续操作。⑵ 单体原料路线的确定经过比较乙炔法、 乙醇法、 丁烷一步脱氢法、 丁烯氧化脱氢法、 丁烯催化脱氢法、 石油高温裂解回收法等生产方法的优缺点, 结合当地情况, 因地制宜地选择合适的丁烯氧化脱氢制丁二烯原料路线。⑶ 溶剂的选择各种溶剂对反应原料、 产物及反应所用各种引发剂的溶解能力不同。从溶解度参数、 体系粘度、 工程上传热与搅拌、 生产能力提高、 回收难易、 毒性大小、 来源、 输送等几方面对苯、 甲苯、 甲苯-庚烷、 溶剂油等, 进行综合比较, 确定选择溶剂油。⑷ 引发剂的选择从适合顺丁橡胶生产的引发剂共性入手, 如定向能力高、 稳定性好、 易贮存、 高效、 用量少、 易分离及残存对产物性能无影响等, 对常见的四大类型引发剂 Li 系、 Ti 系、...
