区间隧道防水施工专项方案(正式)

区间隧道防水施工专项方案(正式)_第1页
1/15
区间隧道防水施工专项方案(正式)_第2页
2/15

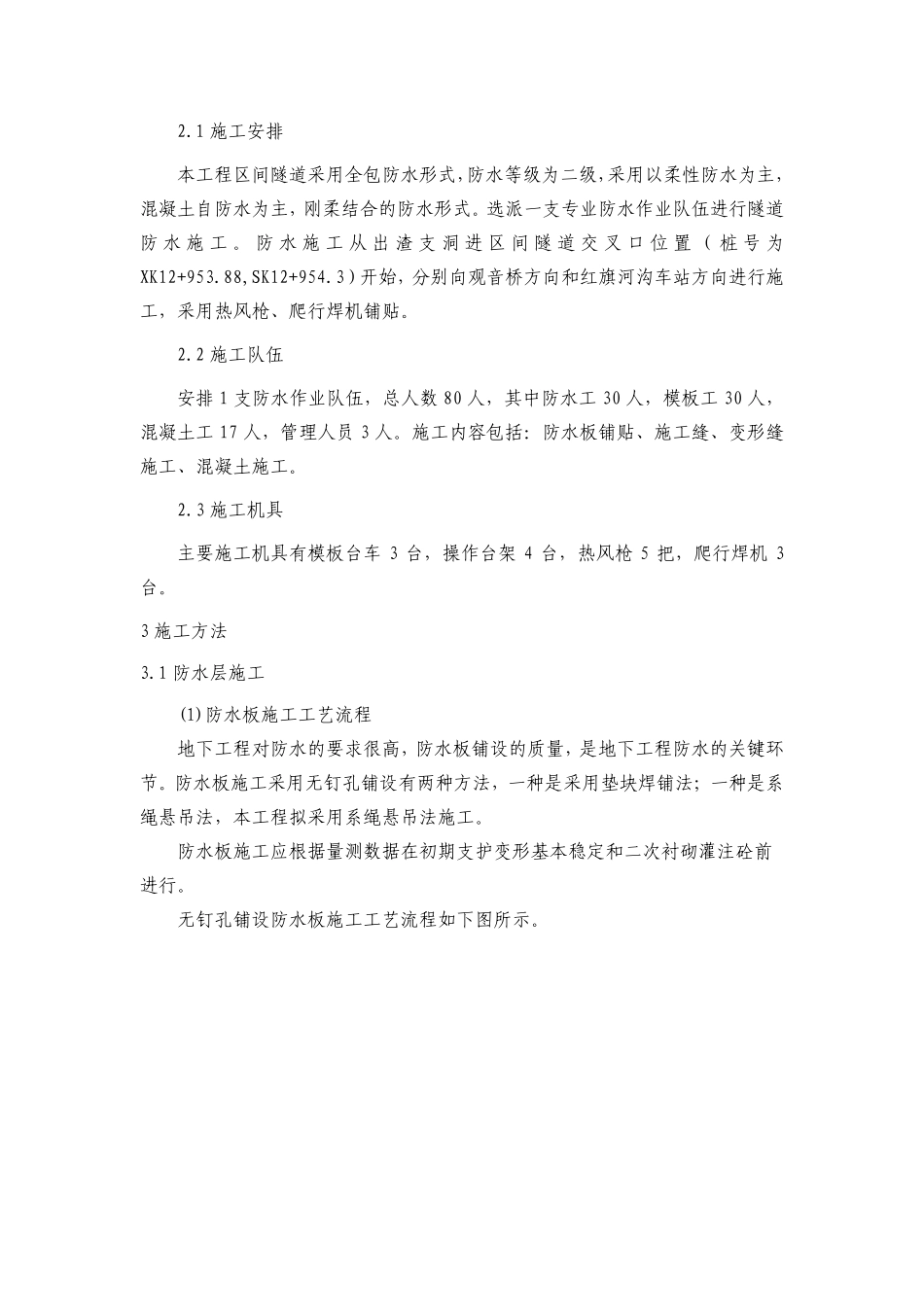

区间隧道防水施工专项方案(正式)_第3页
3/15
区间隧道防水施工专项方案 1 工程概况 1.1 工程简介 观音桥~红旗河沟站地下区间起点桩号为SK12+420.649,设计终点桩号为SK13+360.511,地下区间全长939.862m。本区间共拟定了7 种内轮廓类型,其中a 型、b 型、c 型为单洞双线隧道、曲墙三心圆断面;d 型、e 型、f 型、g 型为单洞单线小净距隧道、采用直墙单心圆断面。单洞双线隧道最大净跨达17.604m,施工方式为暗挖。 1.2结构防排水设计 1.2.1防水设计原则 (1)结构防水应遵循“以防为主、刚柔结合、多道防线、因地制宜、综合治理”的原则; (2)防水设计根据结构不同形式、水文地质条件、施工方法、施工环境气候条件等,采用相适应的防水措施; (3)确立钢筋混凝土结构防水体系,即以结构自防水为根本,采取措施控制结构混凝土开裂的开展,增加混凝土的抗渗性能,以施工缝、变形缝、后浇带等接缝防水为重点,辅以柔性外包防水层加强防水。 1.2.2 防水等级、标准 地下区间隧道及联络通 道等隧道结构防水等级为二 级,顶 部 不允 许 滴 水,底部 不应积 水。区间隧道的表 面平 均 渗量 应小于0.05L/m2.d,任 意 100m2的渗量 应小于 10L,总 湿 渍 面积 不应大于 总 防水面积 的 2/1000,任 意 100m2防水面积 上 的湿 渍 不超 过 2 处 ,单个 湿 渍 的最大面积 不大于0.2m2。因出 渣 支 洞为临 时 出 渣 便道,主要 考 虑 以排为主。 1.2.3 防排水设计 (1)多道防线防水措施 1)结构防水混凝土刚性自防水为一 道重要 的防水防线。 区间隧道主体结构采用C30S8 防水混凝土,水泥宜采用不低于32.5 级优质普通硅酸盐水泥,混凝土采用低水胶比的高性能混凝土,并掺入高效抗裂防水膨胀剂,以减少干缩和温差收缩,满足S8 以上的抗渗要求,混凝土所用砂、石含泥量小于1%。 ①防水混凝土根据工程需要掺入各种外加剂,所有外加剂应符合国标、行标一等品以上质量要求; ②防水混凝土掺入的粉煤灰级别不应低于二级,掺量不大于水泥掺量的20%; 防水混凝土湿养护不少于14 天。 2)暗挖隧道施工部分辅助防水措施 暗挖隧道施工部分辅助防水,由初期支护喷射混凝土、BAC防水层组成。 ①暗挖隧道施工部分的区间隧道在初期支护喷射混凝土和二次模筑防水混凝土之间设置夹层防水层,夹层防水层选用复合自粘 BAC 防水板。先在初支基面上铺贴衬垫,用射钉固定,然后铺设防水板,防水板之间采用热焊机双焊缝焊接,搭接长度不小于30cm...
