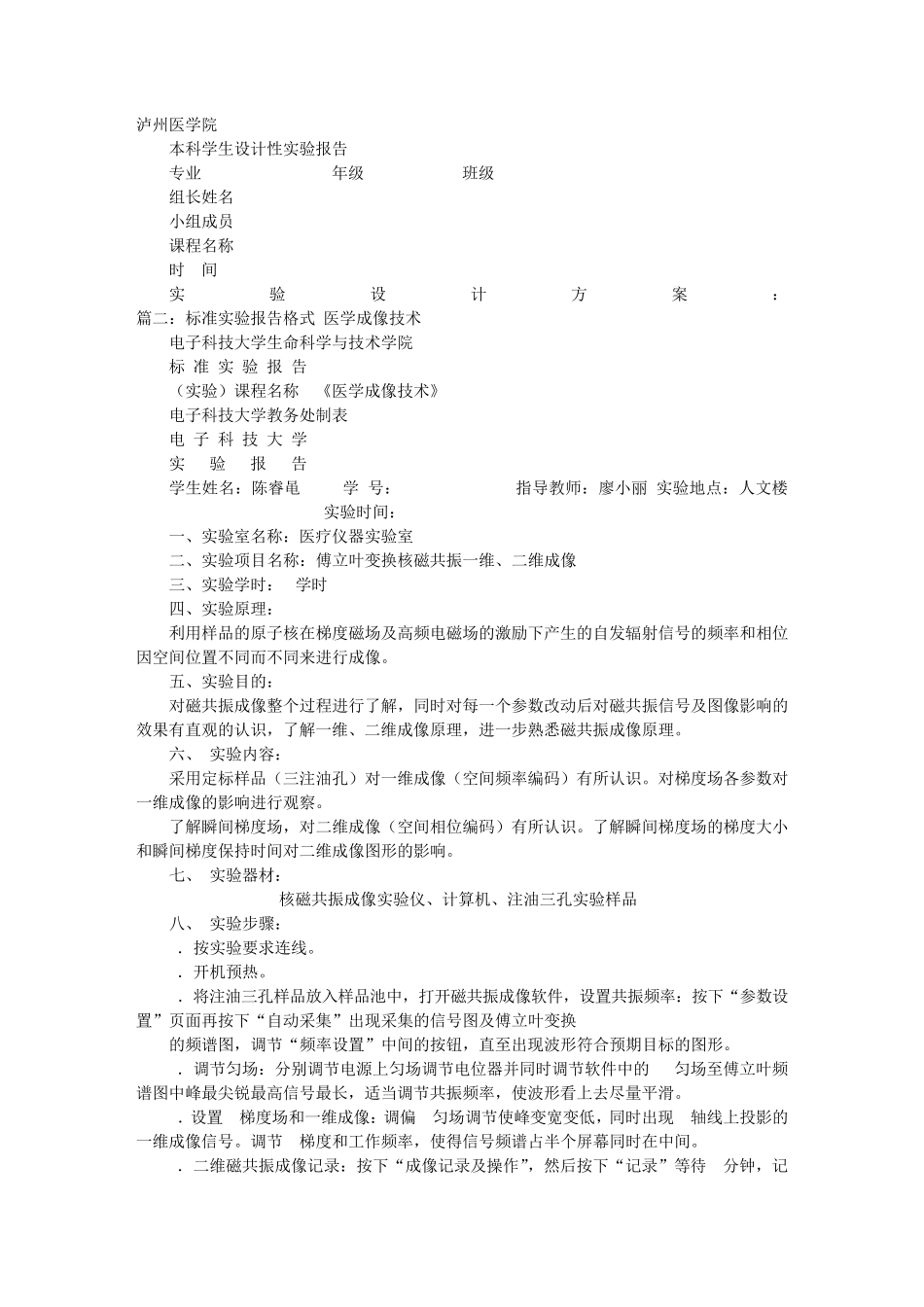

泸州医学院 本科学生设计性实验报告 专业 年级 班级 组长姓名 小组成员 课程名称 时 间 实验设计方案： 篇二：标准实验报告格式(医学成像技术) 电子科技大学生命科学与技术学院 标 准 实 验 报 告 （实验）课程名称 《医学成像技术》 电子科技大学教务处制表 电 子 科 技 大 学 实 验 报 告 学生姓名：陈睿黾 学 号： 2209101028 指导教师：廖小丽 实验地点：人文楼418 实验时间：2006
2 一、实验室名称：医疗仪器实验室 二、实验项目名称：傅立叶变换核磁共振一维、二维成像 三、实验学时：4学时 四、实验原理： 利用样品的原子核在梯度磁场及高频电磁场的激励下产生的自发辐射信号的频率和相位因空间位置不同而不同来进行成像
五、实验目的： 对磁共振成像整个过程进行了解，同时对每一个参数改动后对磁共振信号及图像影响的效果有直观的认识，了解一维、二维成像原理，进一步熟悉磁共振成像原理
六、 实验内容： 采用定标样品（三注油孔）对一维成像（空间频率编码）有所认识
对梯度场各参数对一维成像的影响进行观察
了解瞬间梯度场，对二维成像（空间相位编码）有所认识
了解瞬间梯度场的梯度大小和瞬间梯度保持时间对二维成像图形的影响
七、 实验器材： gy-ctnmr-10ky核磁共振成像实验仪、计算机、注油三孔实验样品 八、 实验步骤： 1．按实验要求连线
2．开机预热
3．将注油三孔样品放入样品池中，打开磁共振成像软件，设置共振频率：按下“参数设置”页面再按下“自动采集”出现采集的信号图及傅立叶变换 的频谱图，调节“频率设置”中间的按钮，直至出现波形符合预期目标的图形
4．调节匀场：分别调节电源上匀场调节电位器并同时调节软件中的 xy匀场至傅立叶频谱图中峰最尖锐最高信号最长，适当调节共振频率，使波形看上去尽量平滑
5．设置 z梯度场和一维成像：调偏 z匀场
