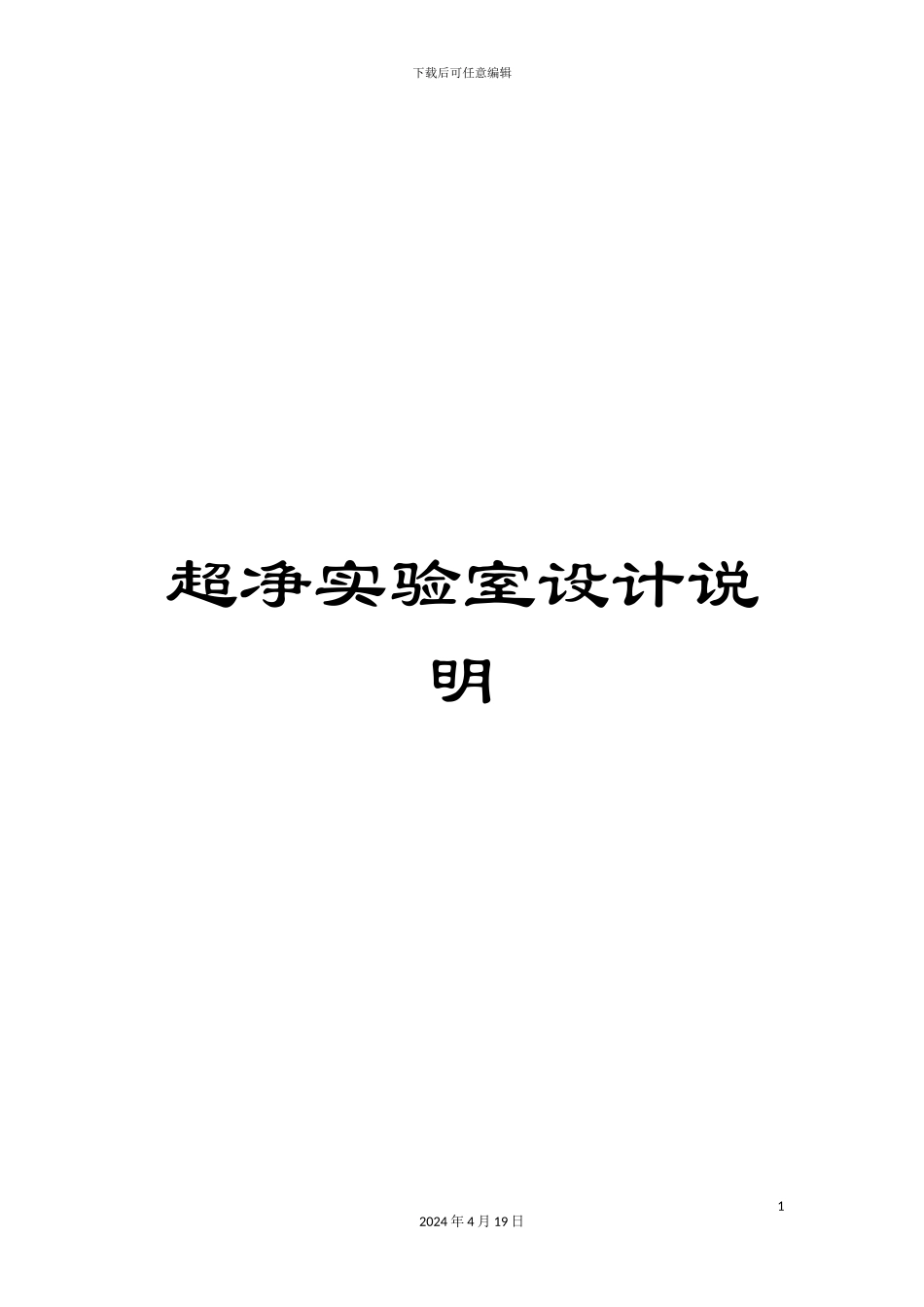

超净实验室设计说明

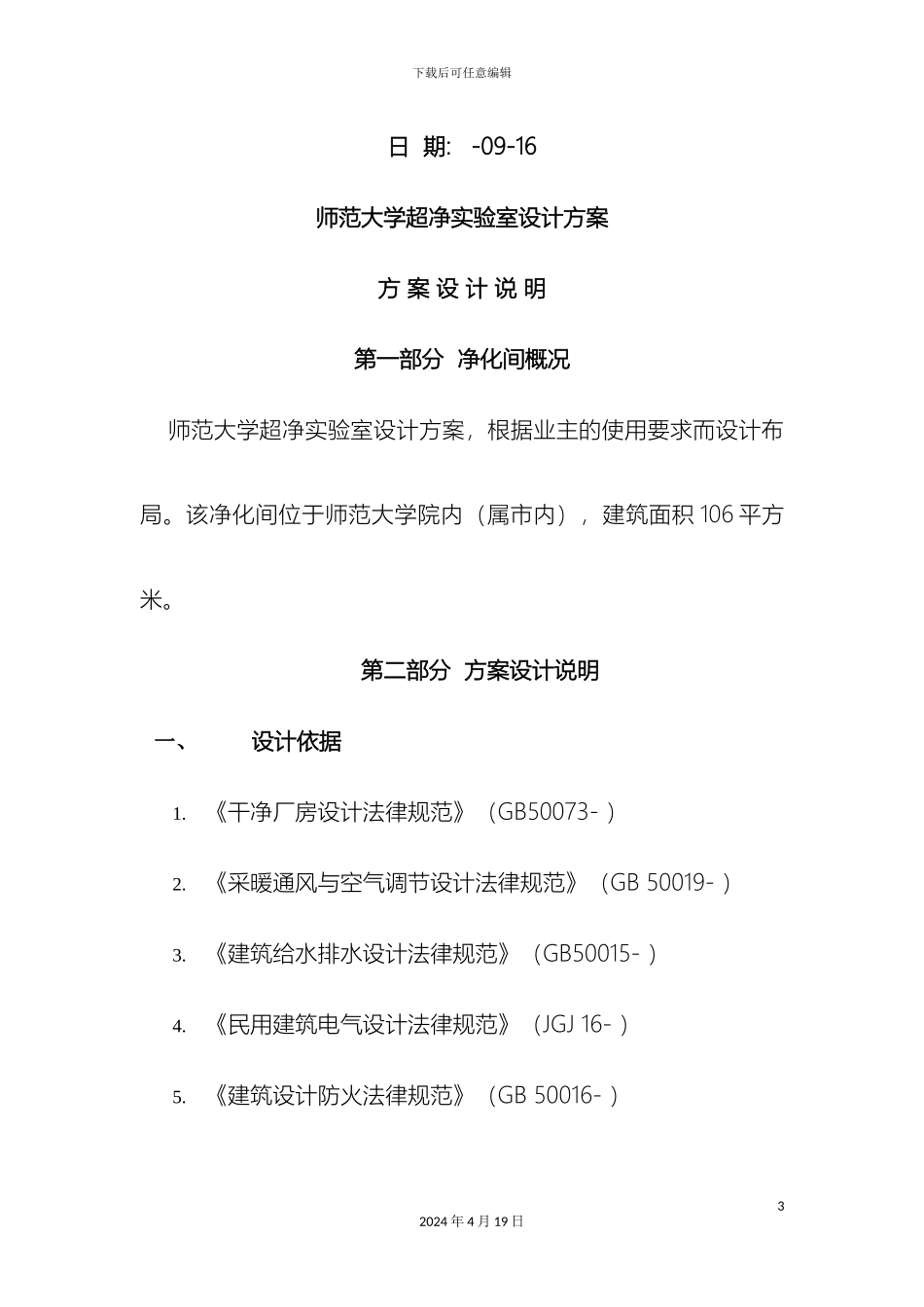

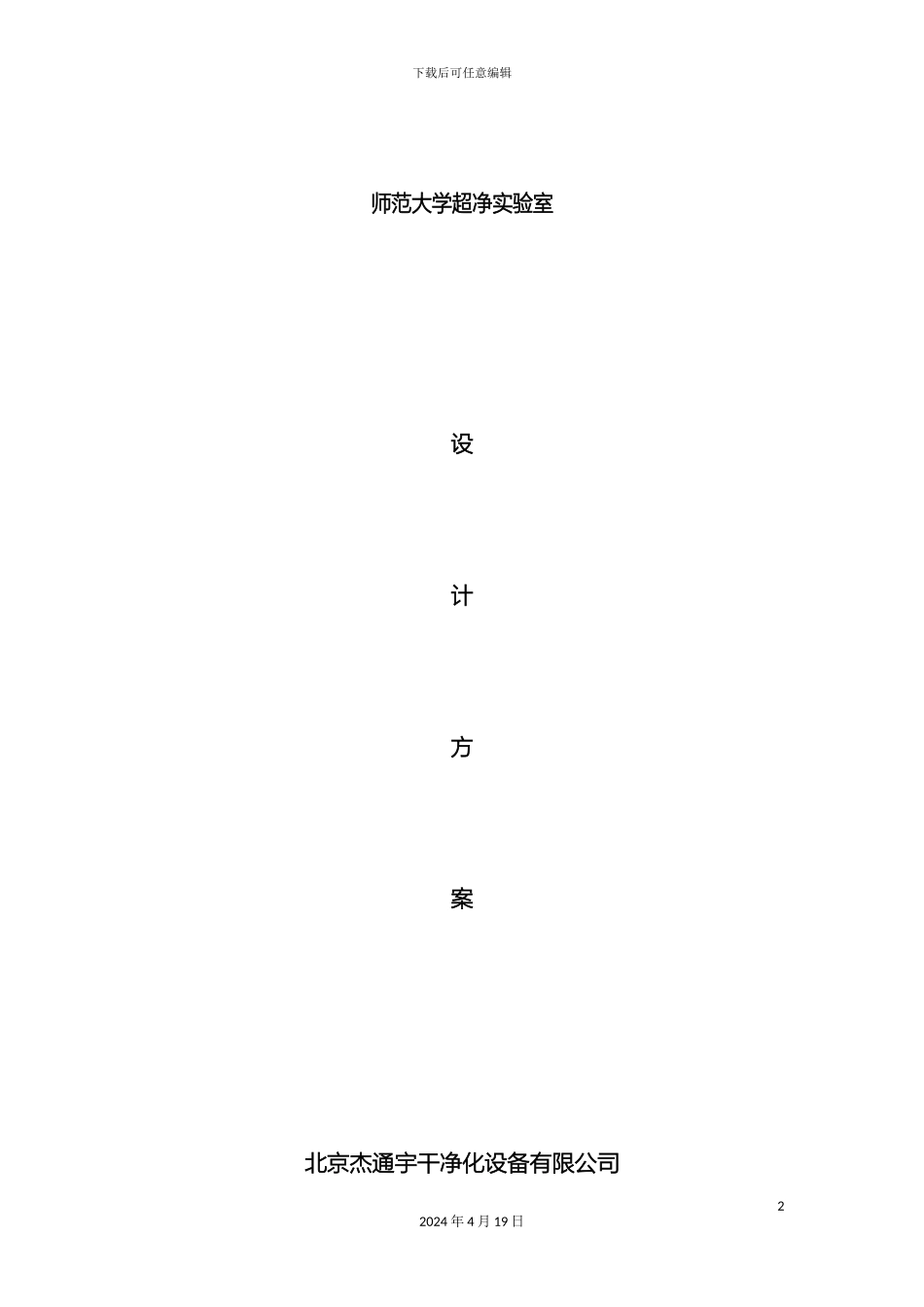

下载后可任意编辑超净实验室设计说明12024 年 4 月 19 日下载后可任意编辑师范大学超净实验室设计方案北京杰通宇干净化设备有限公司22024 年 4 月 19 日下载后可任意编辑日 期: -09-16师范大学超净实验室设计方案方 案 设 计 说 明第一部分 净化间概况 师范大学超净实验室设计方案，根据业主的使用要求而设计布局。该净化间位于师范大学院内（属市内），建筑面积 106 平方米。第二部分 方案设计说明一、设计依据1.《干净厂房设计法律规范》（GB50073- ）2.《采暖通风与空气调节设计法律规范》（GB 50019- ）3.《建筑给水排水设计法律规范》（GB50015- ）4.《民用建筑电气设计法律规范》（JGJ 16- ）5.《建筑设计防火法律规范》（GB 50016- ）32024 年 4 月 19 日下载后可任意编辑6.《干净室施工及验收法律规范》（GB 50591- ）7.《通风与空调工程施工及验收法律规范》（GB50243- ）8.《建筑电气工程施工质量验收法律规范》（GB 50303- ）二、设计参数（一）室外设计参数（北京气象资料）：序号项 目设计参数1夏季空调室外计算干球温度 t，℃33.22夏季空调室外计算湿球温度 t，℃26.43夏季空调室外计算日平均温度 t，℃28.64夏季通风室外计算温度 t，℃305夏季室外平均风速 v，m/s1.96夏季室外大气压力，mbar998.67冬季采暖室外计算温度 t，℃-98冬季空调室外计算温度 t，℃-129冬季通风室外计算温度 t，℃-510冬季空调室外计算相对湿度 ψ，%4511冬季室外平均风速 v，m/s2.812全年主导风向N（二）室内设计参数：项 目设 计 指 标10000 级温度（℃）冬季夏季16~30 可调42024 年 4 月 19 日下载后可任意编辑相对湿度（%）40%-60%换气次数（次/h）15~25项 目指 标10000 级气流速度（m/s）---压强梯度（Pa）≥ 10空气干净度（级）10000噪声（dB）≤ 60工作照度（Lx）≥ 300LX三、 工艺布局及要求（一）空间规划从东往西排1、耗材储存间 X1，公用，门厅东北侧。2、更衣间 X1 共用，门厅东南侧。3、风淋室 X1 间共用。4、缓冲间 X1 共用，风淋室出口门后预留安防液氮罐、-80 度冰箱位置。（二）硬件设施要求1、不锈钢水槽 X152024 年 4 月 19 日下载后可任意编辑2、缓冲间西侧传递窗 600*600mm 要内凹进培育间；培育间和器件间传递窗（北侧）200*200mm3、培育南墙壁上 CO₂ 出气点 X2（有专业施工我方配合）4、墙壁上插座 220V/10A 错位五孔插座带开关。5、...
