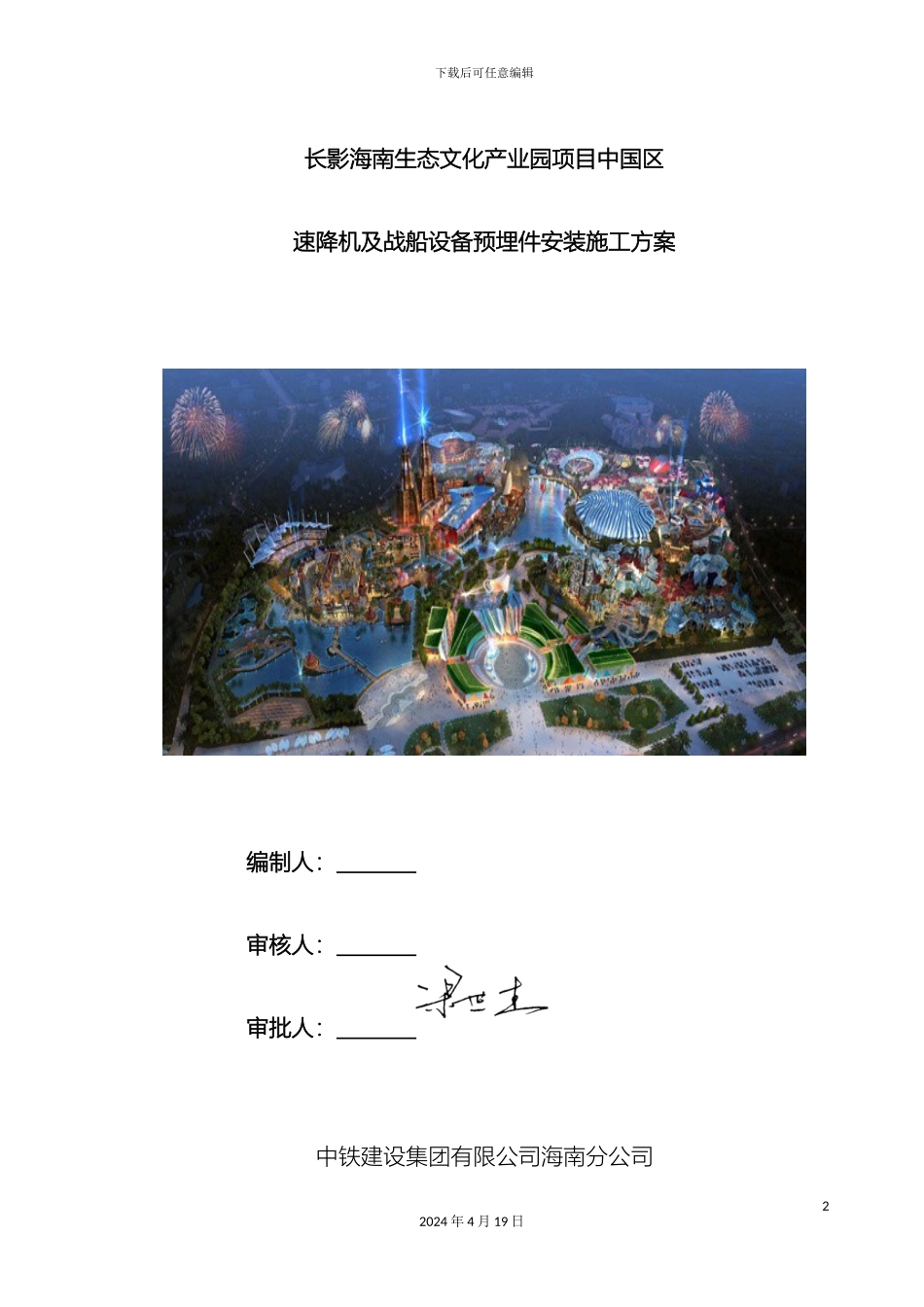

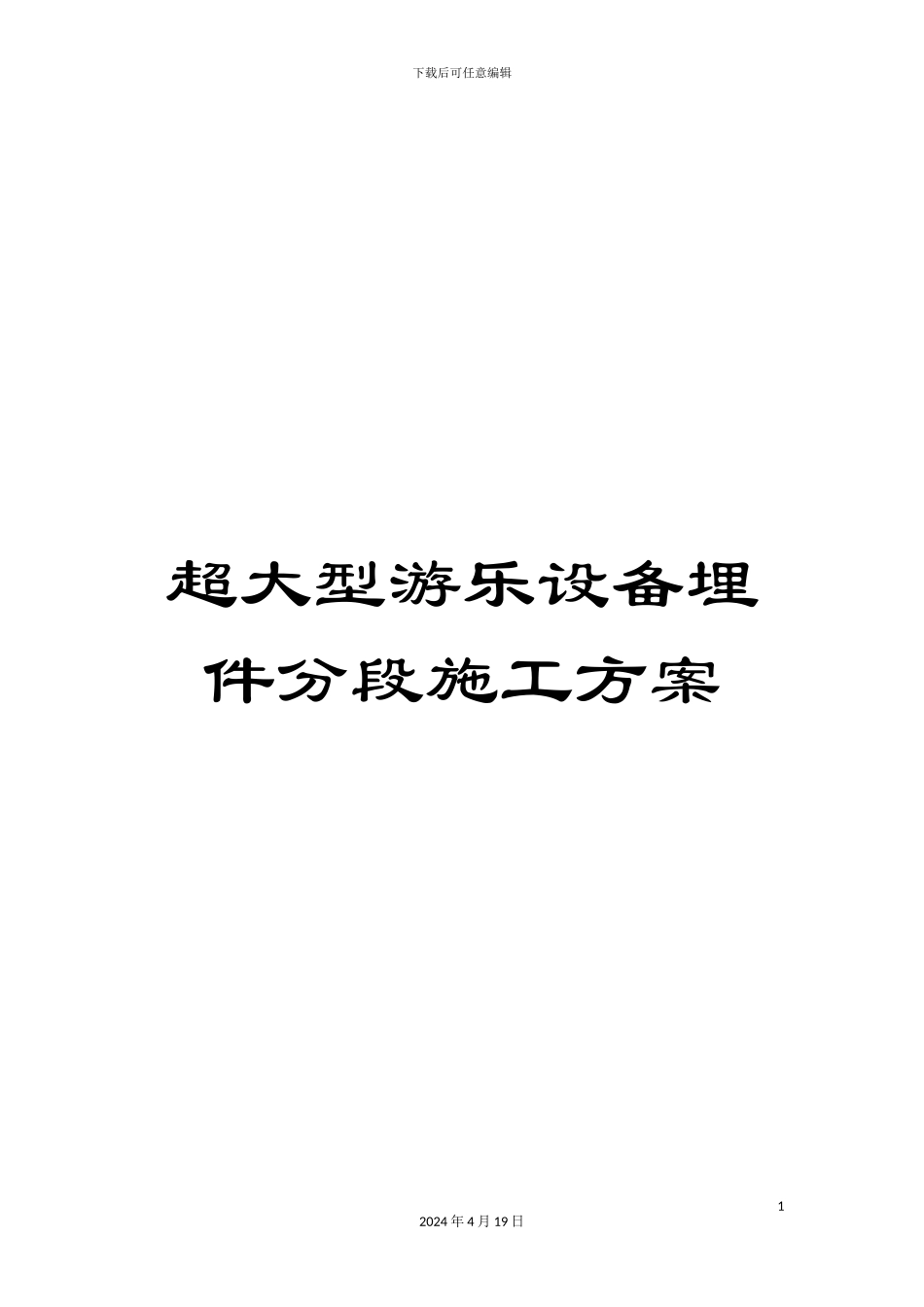

下载后可任意编辑超大型游乐设备埋件分段施工方案12024 年 4 月 19 日下载后可任意编辑长影海南生态文化产业园项目中国区速降机及战船设备预埋件安装施工方案 编制人： 审核人： 审批人： 中铁建设集团有限公司海南分公司22024 年 4 月 19 日下载后可任意编辑第四项目部 4 月 26 日1 前言楼兰双塔跳楼机设备（速降塔）的立柱塔基础和卷扬机基础超大型预埋件多用于重要结构或结构的重要部位及大型设备的基座部位等，预埋件水平度、轴线位置等安装精度要求较高，由于尺寸大、重量重、锚件多、钢筋密集、安装空间狭小等特点，使铁件加工、安装都比较困难。中国中铁建设集团有限公司在长影海南“环球 100”项目中国区10#楼的起重机工程施工过程中，因塔座顶板预埋件尺寸超大并需高位安装（立柱塔最大单块铁板 3220 mm×2900 mm×3210mm，含锚件重 8.9 吨，垂直度要求 0.5/1000mm 以内，卷扬机最大单块铁板8358mmX3000mmX45mm ， 含 锚 件 重 8.8 吨 ， 垂 直 度 要 求0.5/1000mm 以内），整套设备是意大利进口的，安装精度和安装间32024 年 4 月 19 日下载后可任意编辑隙很小，在室内安装空间受到限制，常规整体吊装及安装难以满足施工的需要。为此，中铁建成立课题组，经广泛调研，重复论证并结合施工实际，总结出一套超大型预埋件高精度安装施工工法，即分块加工、分块吊装、高位合理施焊、分层浇筑，成功地控制了预埋件的安装精度，该工程于 5 月 8 日经过竣工验收并已经投入使用，取得了明显的经济效益和社会效益。2 工法特点2.0.1 超大型预埋件由于重量较重，尺寸较大，若考虑采纳预埋件整体吊装的方法将会大幅度增加施工成本，同时吊装过程中铁件容易变形，铁件就位后移动困难且难以控制安装精度。本工法采纳分块加工、预埋件钢板和锚件分开安装的方法，能利用现场现有垂直运输机械起重能力，避开投入大型专业吊装设备。2.0.2 将预埋件的锚件与钢板分开安装，先安装定位锚件，采纳 26#42024 年 4 月 19 日下载后可任意编辑钢筋加长双面搭焊，将每件锚螺栓固定在承台结构钢筋网格上，分层浇筑,将 8 根 740mm*M24 锚件按尺寸固定于混凝土中，预留低于锚螺栓上部 250~300mm 先进行一次灌浆承台，等待硬度达到 75%后，再安装预埋件钢板基础底座，采纳 4 个 4 吨的液压千斤顶支撑调整机座水平和垂直度达到安装要求，加强基础底座焊接加固，最后浇筑钢板下混凝土。这种工艺能够...
