回转窑吊装方案

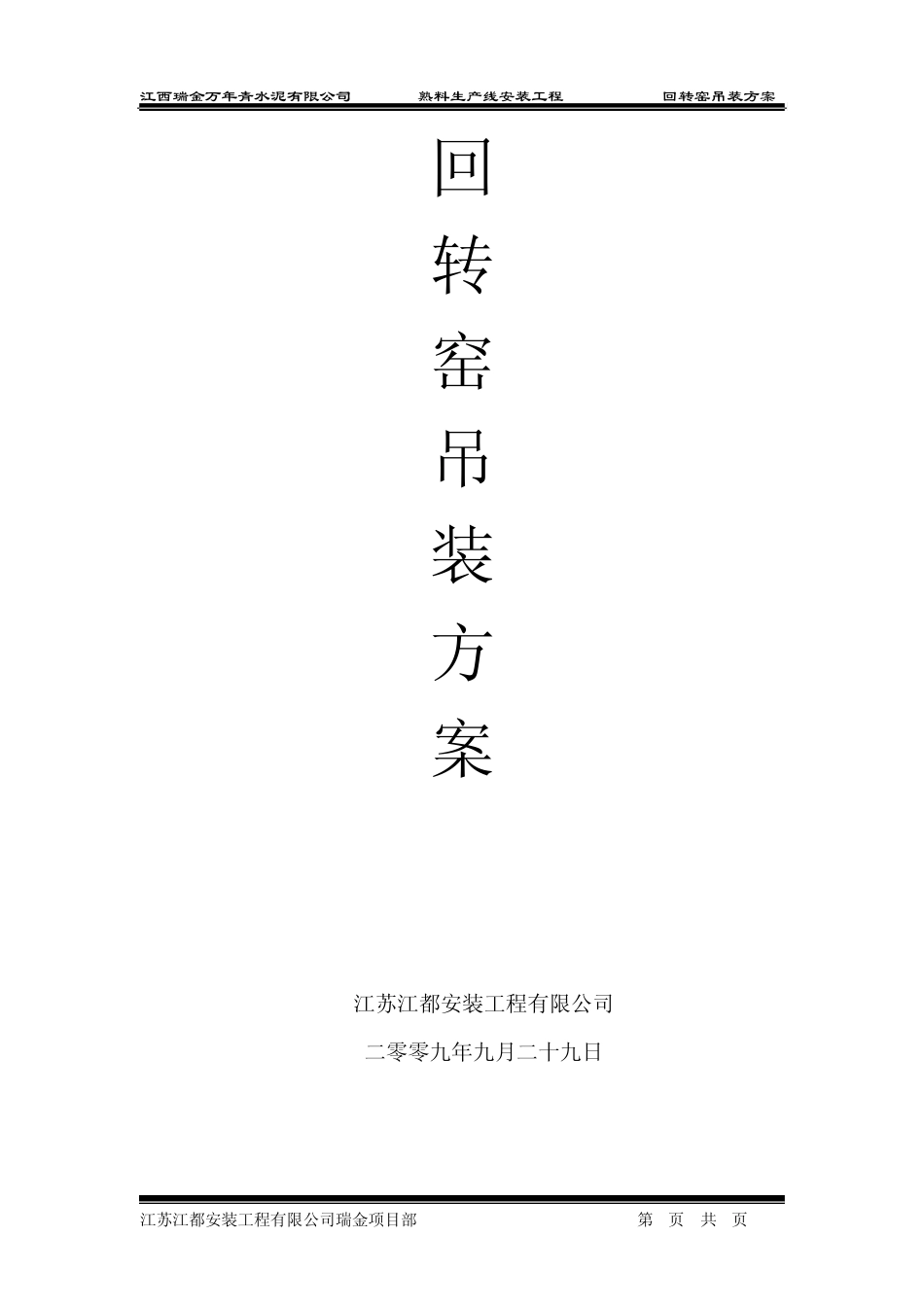

回转窑吊装方案_第1页
1/7

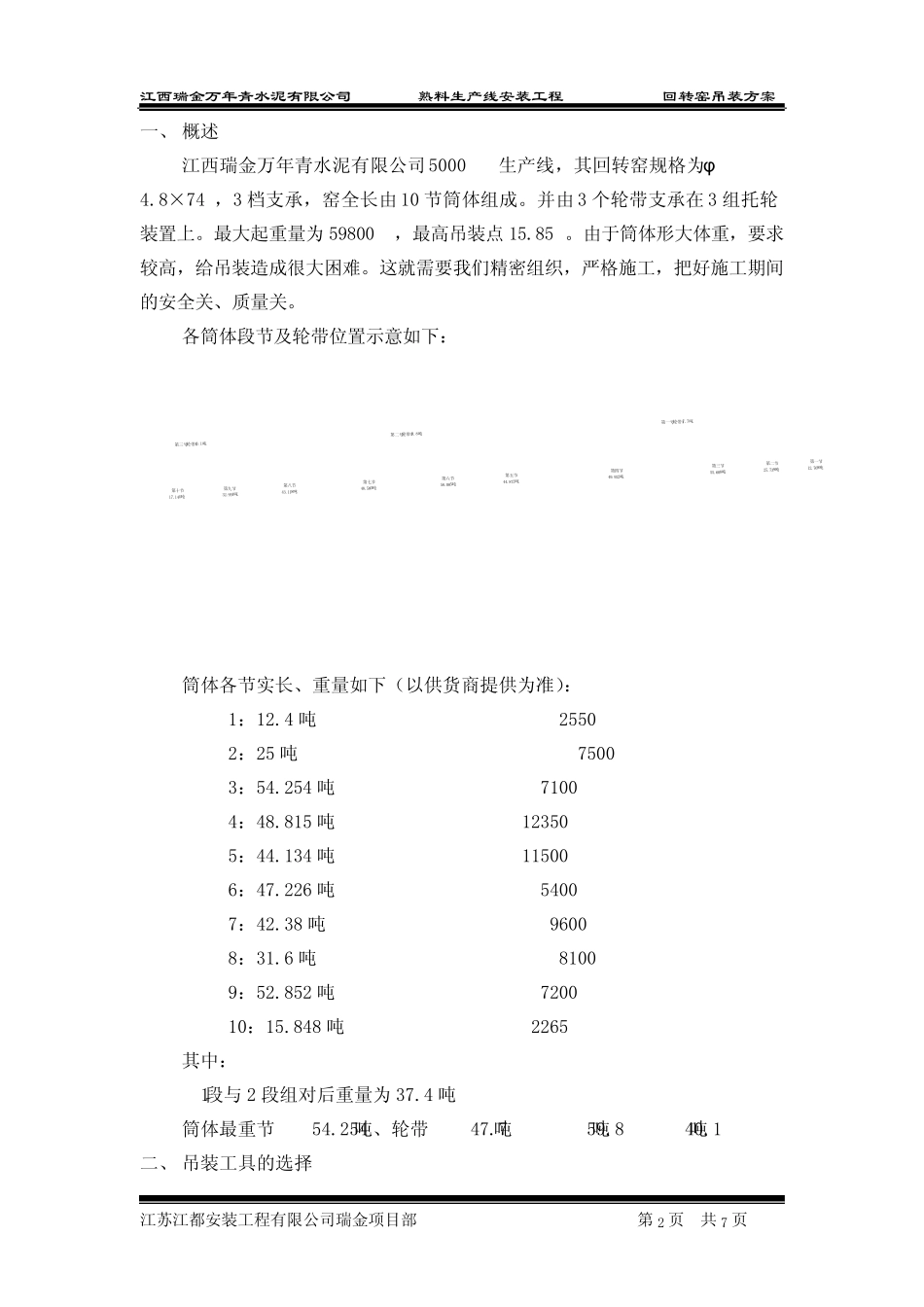

回转窑吊装方案_第2页
2/7

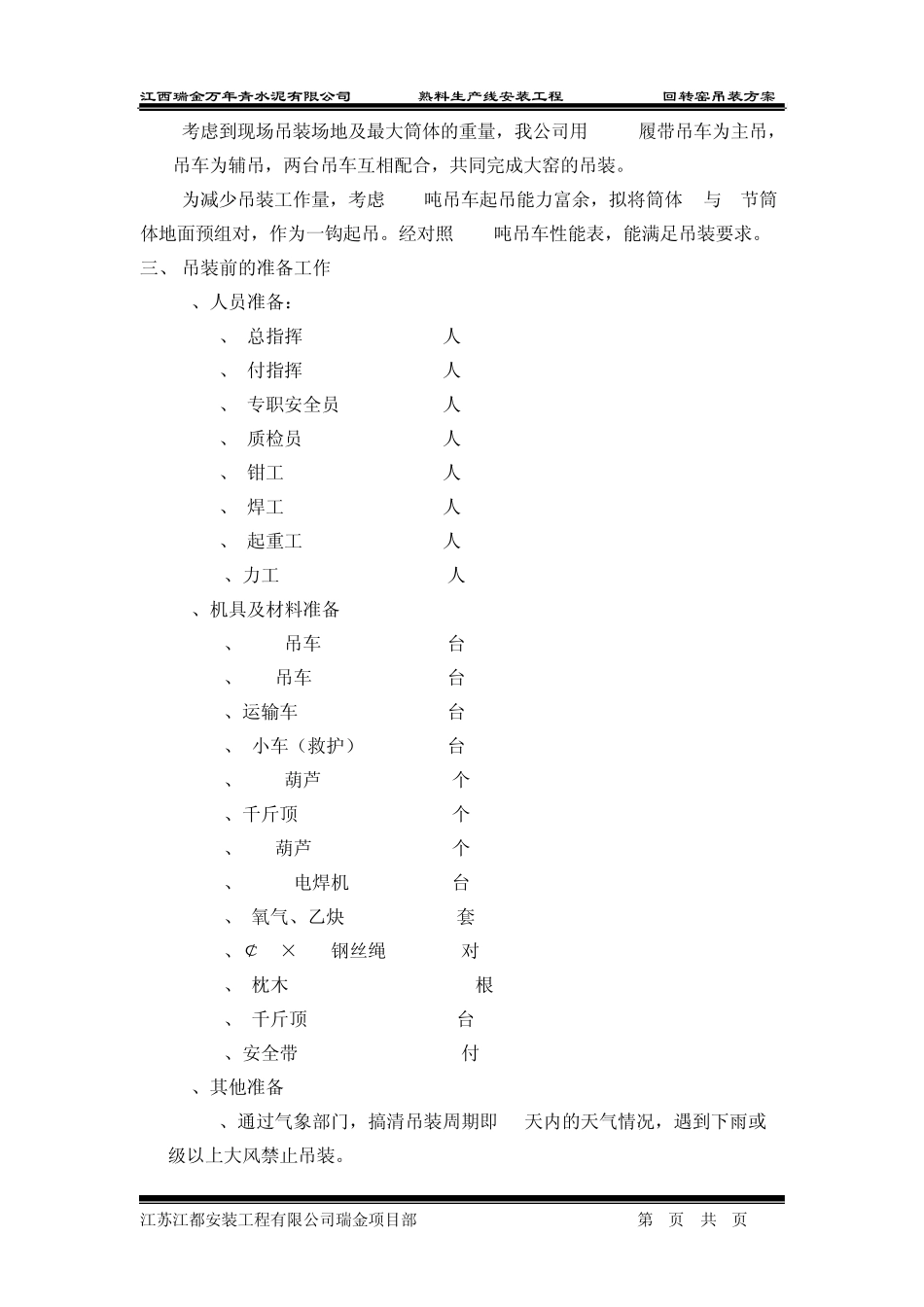

回转窑吊装方案_第3页
3/7
江西瑞金万年青水泥有限公司 5000d/t熟料生产线安装工程 回转窑吊装方案 江苏江都安装工程有限公司瑞金项目部 第1页 共7页 回 转 窑 吊 装 方 案 江苏江都安装工程有限公司 二零零九年九月二十九日 江西瑞金万年青水泥有限公司 5000d/t熟料生产线安装工程 回转窑吊装方案 江苏江都安装工程有限公司瑞金项目部 第2 页 共7 页 一、 概述 江西瑞金万年青水泥有限公司5000t/d生产线,其回转窑规格为φ4.8×74m,3 档支承,窑全长由 10 节筒体组成。并由 3 个轮带支承在 3 组托轮装置上。最大起重量为59800kg,最高吊装点 15.85m。由于筒体形大体重,要求较高,给吊装造成很大困难。这就需要我们精密组织,严格施工,把好施工期间的安全关、质量关。 各筒体段节及轮带位置示意如下: 第一节第二节第三节第四节第五节第六节第七节第八节第九节第十节12.769吨25.739吨55.608吨49.922吨44.872吨58.085吨48.580吨43.118吨32.954吨17.144吨第一号轮带47.7吨第二号轮带59.8吨第三号轮带40.1吨 筒体各节实长、重量如下(以供货商提供为准): 1:12.4 吨 2550mm 2:25 吨 7500mm 3:54.254 吨 7100mm 4:48.815 吨 12350mm 5:44.134 吨 11500mm 6:47.226 吨 5400mm 7:42.38 吨 9600mm 8:31.6 吨 8100mm 9:52.852 吨 7200mm 10:15.848 吨 2265mm 其中: 1段与 2 段组对后重量为37.4 吨 筒体最重节 :54.254吨、轮带 a=47.7吨 b=59.8吨 c=40.1吨 二、 吊装工具的选择 江西瑞金万年青水泥有限公司 5000d/t熟料生产线安装工程 回转窑吊装方案 江苏江都安装工程有限公司瑞金项目部 第3页 共7页 考虑到现场吊装场地及最大筒体的重量,我公司用150t履带吊车为主吊,70t吊车为辅吊,两台吊车互相配合,共同完成大窑的吊装。 为减少吊装工作量,考虑150吨吊车起吊能力富余,拟将筒体1与2节筒体地面预组对,作为一钩起吊。经对照150吨吊车性能表,能满足吊装要求。 三、 吊装前的准备工作 1、人员准备: a、 总指挥 1 人 b、 付指挥 2 人 c、 专职安全员 1 人 d、 质检员 1 人 e、 钳工 6 人 f、 焊工 4 人 g、 起重工 3 人 h、力工 6 人 2、机具及材料准备 a、150t吊车 1台 b、70t吊车 2台 c、运输车 1 台 d、 小车(救护) 1 台 e、 10t葫芦 2 个 f、千斤顶200t 2 个 g、 5t葫芦 2 个 h、 500A电焊机 4 台...
