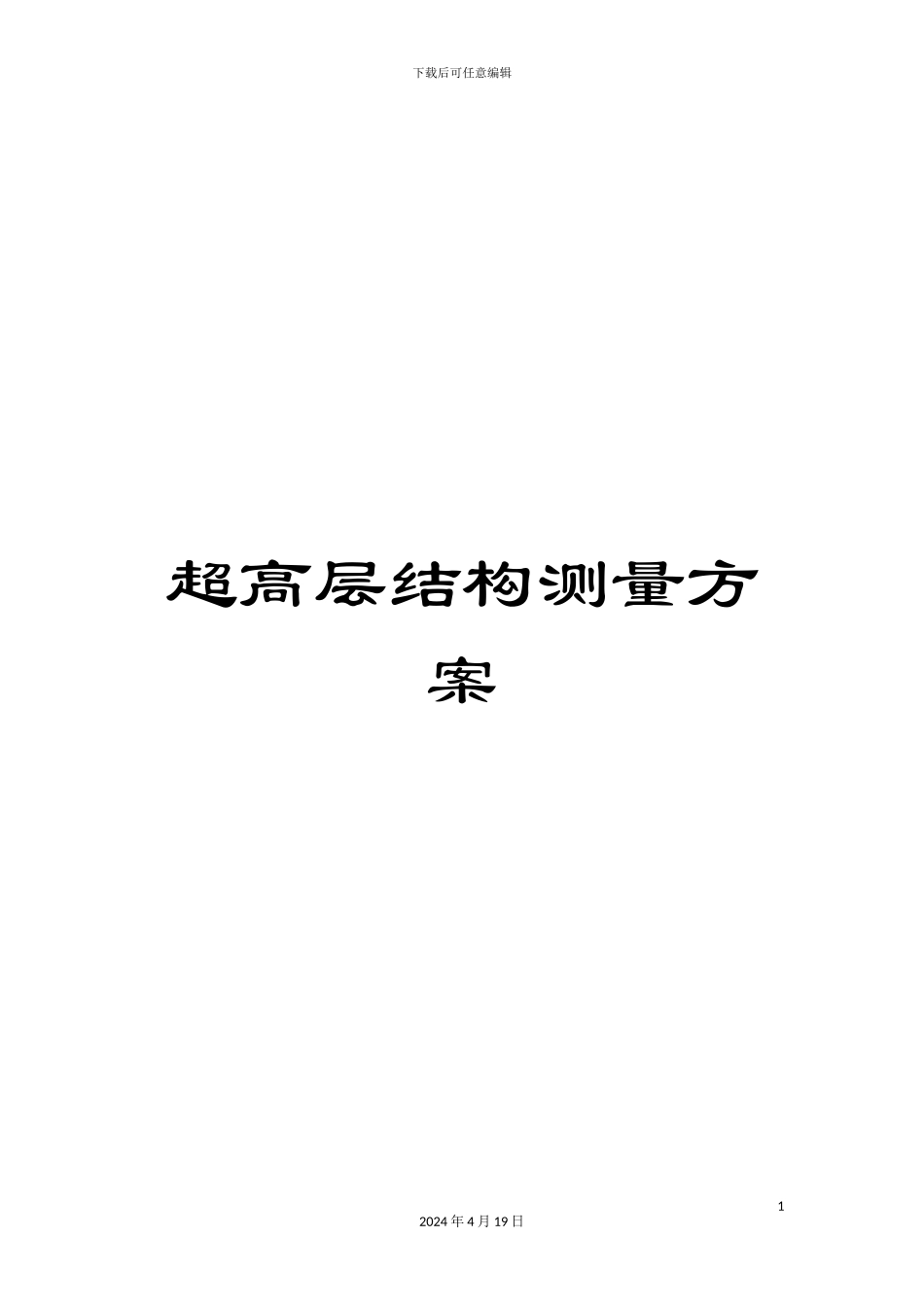

超高层结构测量方案

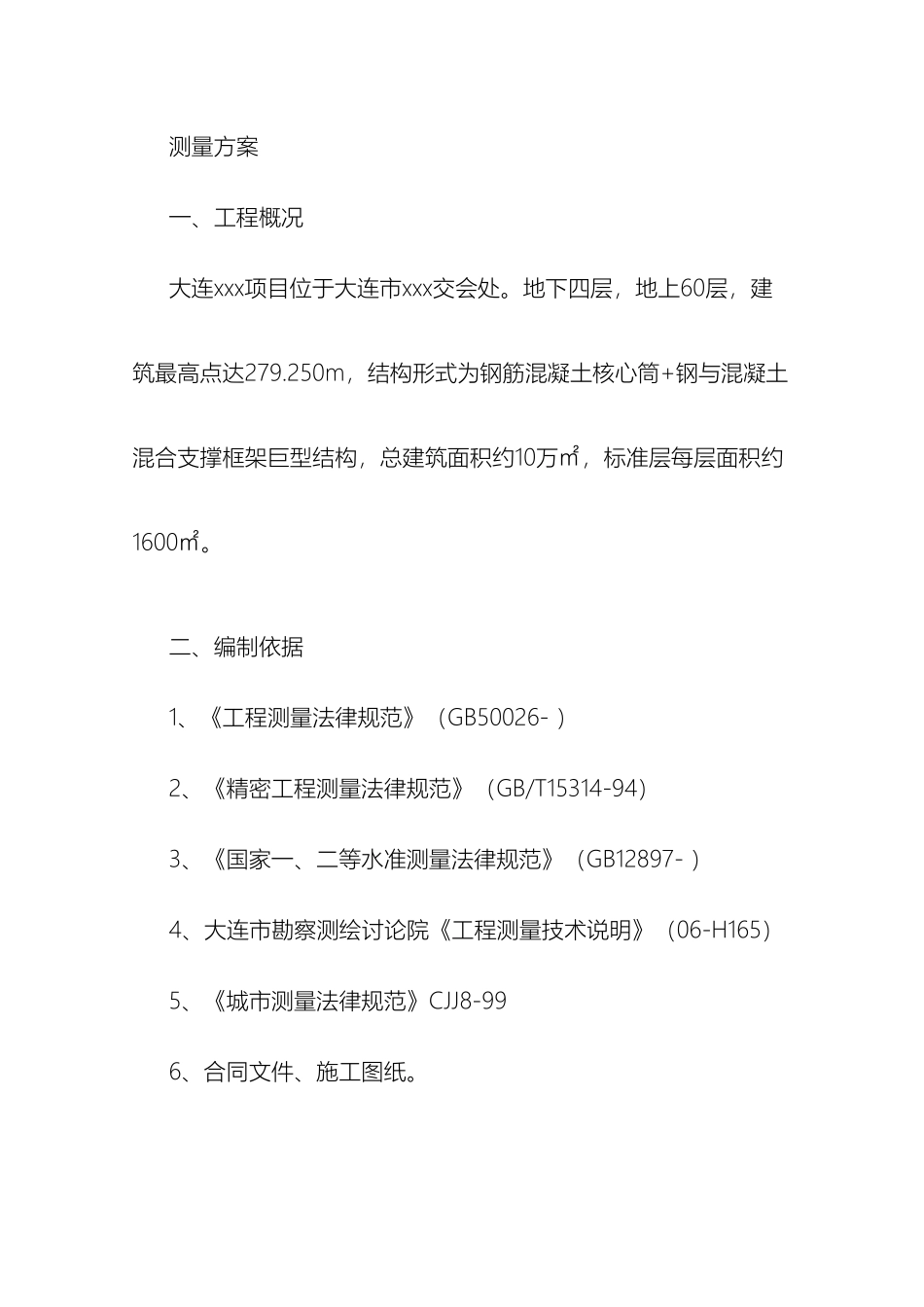

下载后可任意编辑超高层结构测量方案12024 年 4 月 19 日测量方案一、工程概况大连xxx项目位于大连市xxx交会处。地下四层，地上60层，建筑最高点达279.250m，结构形式为钢筋混凝土核心筒+钢与混凝土混合支撑框架巨型结构，总建筑面积约10万㎡，标准层每层面积约1600㎡。二、编制依据1、《工程测量法律规范》（GB50026- ）2、《精密工程测量法律规范》（GB/T15314-94）3、《国家一、二等水准测量法律规范》（GB12897- ）4、大连市勘察测绘讨论院《工程测量技术说明》（06-H165）5、《城市测量法律规范》CJJ8-996、合同文件、施工图纸。下载后可任意编辑三、施工测量放线准备1、认真批阅各专业设计图纸，检查平面坐标、高程是否有矛盾，预留洞口是否有冲突等，及时发现问题并解决问题。2、熟悉测量法律规范对施工测量要求，确保测量精度符合法律规范相关规定要求。3、对所有进场测量器具按检定周期进行检定，检查检定合格证书。4、测量人员进行技术交底。5、与业主或前期施工单位办理测量成果交接手续。6、检查规划设计院定位桩、红线桩及水准点。7、编制测量工程一级平面控制网控制桩布置图。8、控制点测量成果汇总，输入计算机建立测量数据库。四、测量器具12024 年 4 月 19 日下载后可任意编辑测量器具配备计划表序 号仪器名称数 量用 途性 能检定时间1TKS-202全站仪1台测设平面控制网2+2ppm /04/272KTS-552R全站仪1台钢结构测量2+2ppm /10/273J3激光垂准仪1台主轴线竖向传递2〃 /08/174S3型水准仪2台标高测量与传递3mm /08/175J2级电子经纬仪1台投测轴线2〃 /08/176无线对讲机1对通讯联络3km750m钢尺3把轴线、标高量测±5mm /08/17（根据我们项目已有的仪器填写，检测报告附后）五、 测量人员项目经理部工程部下设测量组，设测量组长一名，测量工程师322024 年 4 月 19 日下载后可任意编辑名，专职测量工5名；测量负责人负责整个工程测量方案的制定、实施管理和测量技术复核工作；测量工程师在测量负责人领导下，完成整个工程施工测量任务。六、施工测量基本要求1、明确测量工作为工程施工服务，对按图施工和工程进度负责的要求。2、认真审核测量原始依据的正确性，做到测量作业步步有校核。3、根据测设场区控制网测设本工程控制网。4、定位、放线工作在自检互检合格后上报雇主和监理验线。5、认真做好测量定位桩的保护工作。6、做好误差分析，尽量减少误差，发现问题及时报雇主和监理。七、场区内平面控制网的建立1...
