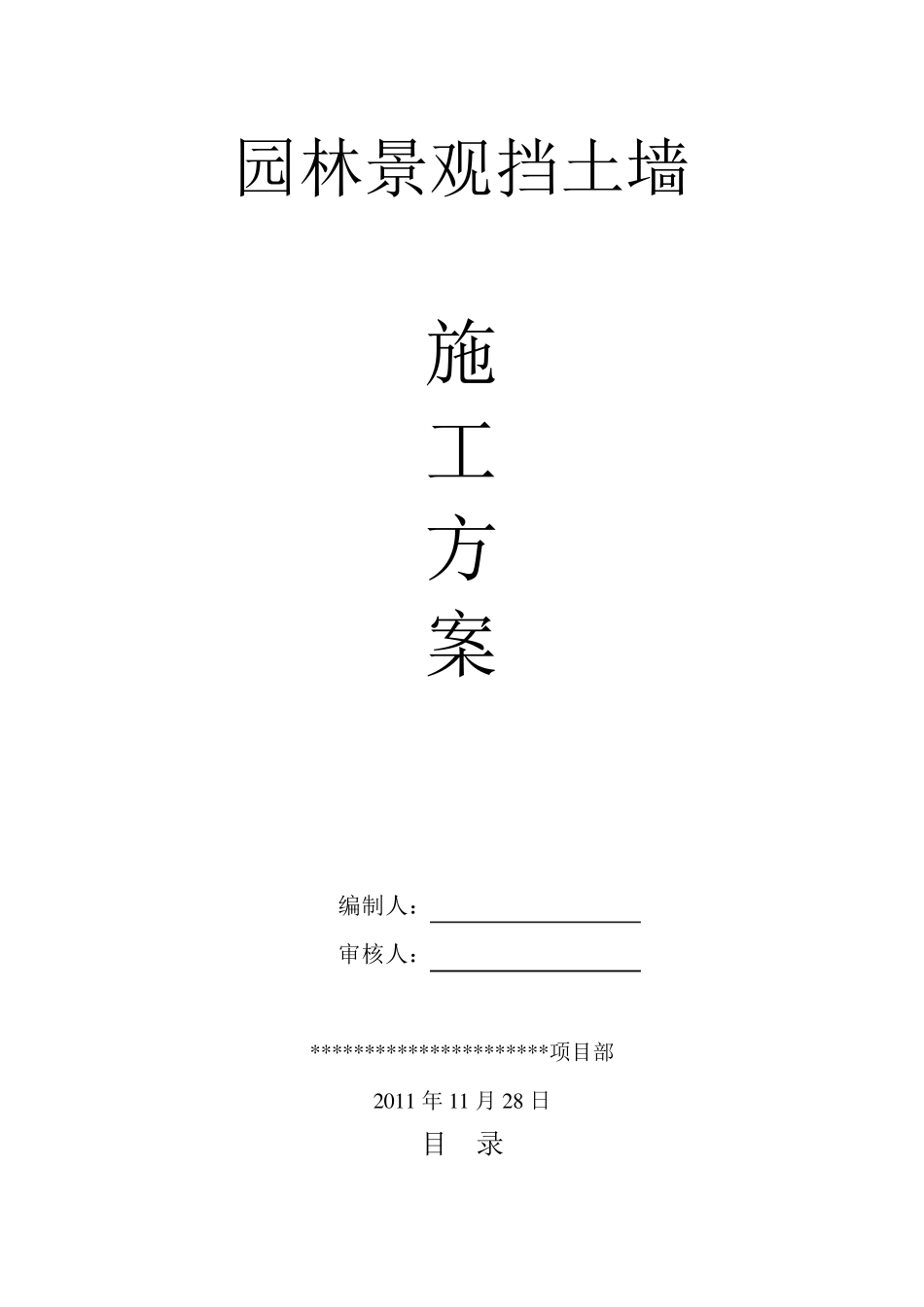

园林景观挡土墙 施 工 方 案 编制人: 审核人: * * * * * * * * * * * * * * * * * * * * * * 项目部 2 0 1 1 年 1 1 月 2 8 日 目 录 第1 页 一、 工程概况: .......................................... 2 二、编制依据: ........................................... 2 三、主要技术指标: ....................................... 2 四、土石方整体初平及景观硬景小品土石方开挖 ............... 3 五、景观挡土墙施工方法 ................................... 3 六、景观挡墙工程检验批划分 ............................... 9 七、混凝土冬期施工 ....................................... 9 八、安全生产管理措施 .................................... 10 附: 景观挡 墙 平 面 布 置 图 7 份 挡 墙 选用表及开挖形式 1 份 施工进度计划横道图 1 份 第2页 景观挡土墙施工方案 一、 工程概况: 本工程景观挡土墙位于*****************************工程各分区个地块内,挡墙形式按设计挡墙选用表选型,挡墙按每段长度10m 分段施工,并留设沉降缝20~30,采用C20 商品混凝土浇筑,各区挡墙长度及断面尺寸根据现场开挖后测量确定。 二、编制依据: 1、相关招投标及合同文件; 2、设计单位于2010.09.09 提供的《*********************景观施工图》设计编号GS-22; 3、2010 年11 月25 日“图纸及现场施工问题”的会议纪要; 4、国家建筑标准设计图集; 5、《建筑边坡工程施工质量验收规范》(DBJ/T50-100-2010); 6、《建筑边坡工程技术规范》(GB50330-2002); 其它适用于本工程的技术标准和规范。 三、主要技术指标: (1)挡墙选型:国家建筑标准设计图集 04J008 中《挡土墙》中挡土墙。 (2)挡土墙总长度及沉降缝设置:总长按各区挡墙实际测量确定,每隔 10m 设沉降缝。 第3 页 (4)挡墙断面:根据挡墙基槽开挖验收合格后的高差选型确定各段断面尺寸。 (5)混凝土:C20 商品混凝土。 (6)地震设防标准:根据《中国地震峰值加速度区划图A1》及《中国地震反应谱特征周期区划图B1》划分,场区地震设防烈度为6 度,故本工程按7 度构造设防。 四、土石方整体初平及景观硬景小品土石方开挖 1、 本工程景观内容多范围广,景观设计各地块标高控制需要在原地貌初测 后进行整体初步平基工作。整体初平工作按...
