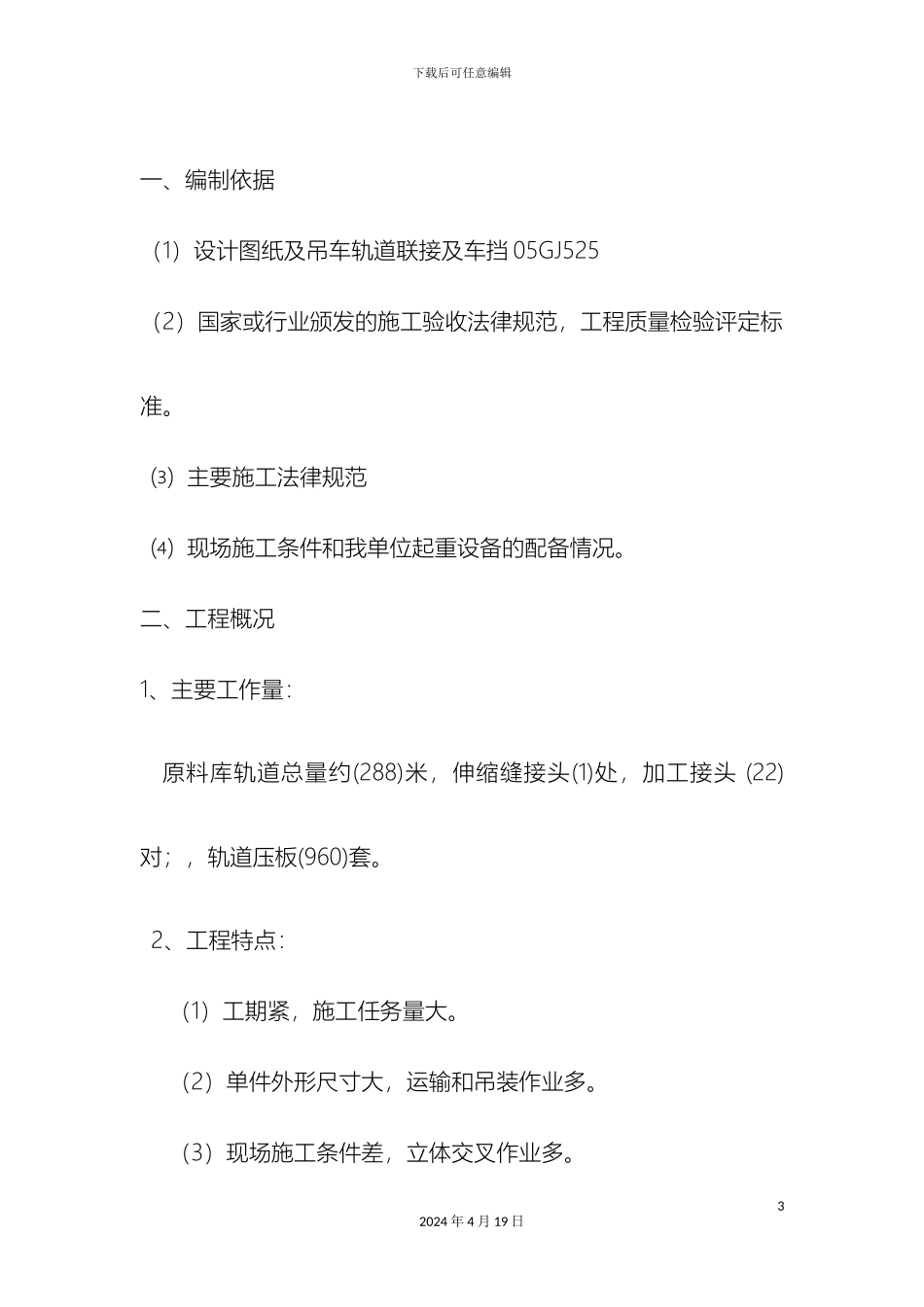

下载后可任意编辑轨道安装方案12024 年 4 月 19 日下载后可任意编辑目 录一、 编制依据二、 工程概况三、 施工准备四、 主要施工工艺五、 质量保证措施六、 安全保证措施七、 环境保护措施八、 文明施工保护措施九、轨道固定平面图及伸缩缝加工图22024 年 4 月 19 日下载后可任意编辑一、编制依据（1）设计图纸及吊车轨道联接及车挡 05GJ525（2）国家或行业颁发的施工验收法律规范，工程质量检验评定标准。⑶ 主要施工法律规范⑷ 现场施工条件和我单位起重设备的配备情况。二、工程概况1、主要工作量：原料库轨道总量约(288)米，伸缩缝接头(1)处，加工接头 (22)对；，轨道压板(960)套。2、工程特点：（1）工期紧，施工任务量大。（2）单件外形尺寸大，运输和吊装作业多。（3）现场施工条件差，立体交叉作业多。32024 年 4 月 19 日下载后可任意编辑三、施工准备熟悉设计图纸和施工法律规范，了解施工现场，编制施工方案和技术交底，落实施工人员、施工机具和材料。1、主要施工机具和材料： 名称规格数量汽车吊25 吨1 台半挂车12 米1 台水准仪北京博飞 AL3221 台光学经纬仪JⅢ1 台钢盘尺50 米2 把弹簧秤200 牛2 把磨光机φ1254 台手拉葫芦3 吨4 台钢丝绳扣φ14 L=12m1 对棕 绳φ16 L=200m1 根缷 扣2t4 个直流电焊机500A4 台枕 木300×200×400010 根42024 年 4 月 19 日下载后可任意编辑2、主要人员安排：人员数量管理人员2 人技术员1 人质检员1 人钳工4 人起重工4 人电焊工4 人气焊工1 人测量工1 人合计18 人四、主要施工工艺.（一）天车轨道安装：轨道安装流程：材料进场验收 1、轨道梁验收： 52024 年 4 月 19 日材 料 进 场 验收、检验吊车梁交接验收测量放线压板底座焊接螺栓紧固检查伸缩缝施工轨道接头连接对应侧调整固定轨道摆放就位一侧轨道调整固定下载后可任意编辑根据上道工序（结构安装）的工序交接资料，对轨道梁进行复测验收。轨道梁安装的各项技术指标应控制在《钢结构工程施工质量验收法律规范》GB50205— 附录 E.0.2 的允许偏差之内。合格后方可进行轨道的安装。2、天车轨道放线：根据工序交接给定轨道梁中心点，用经纬仪在轨道梁上打点。然后放出一条安装基准线，用钢盘尺测出轨道的跨度，在另一个轨道梁上放出轨道安装的另一条基准线。3、压板选用及焊接根据图纸要求，选用焊接型轨道固定件，底座、压板及调整板为 Q235 或 Q345 钢铸件，...
