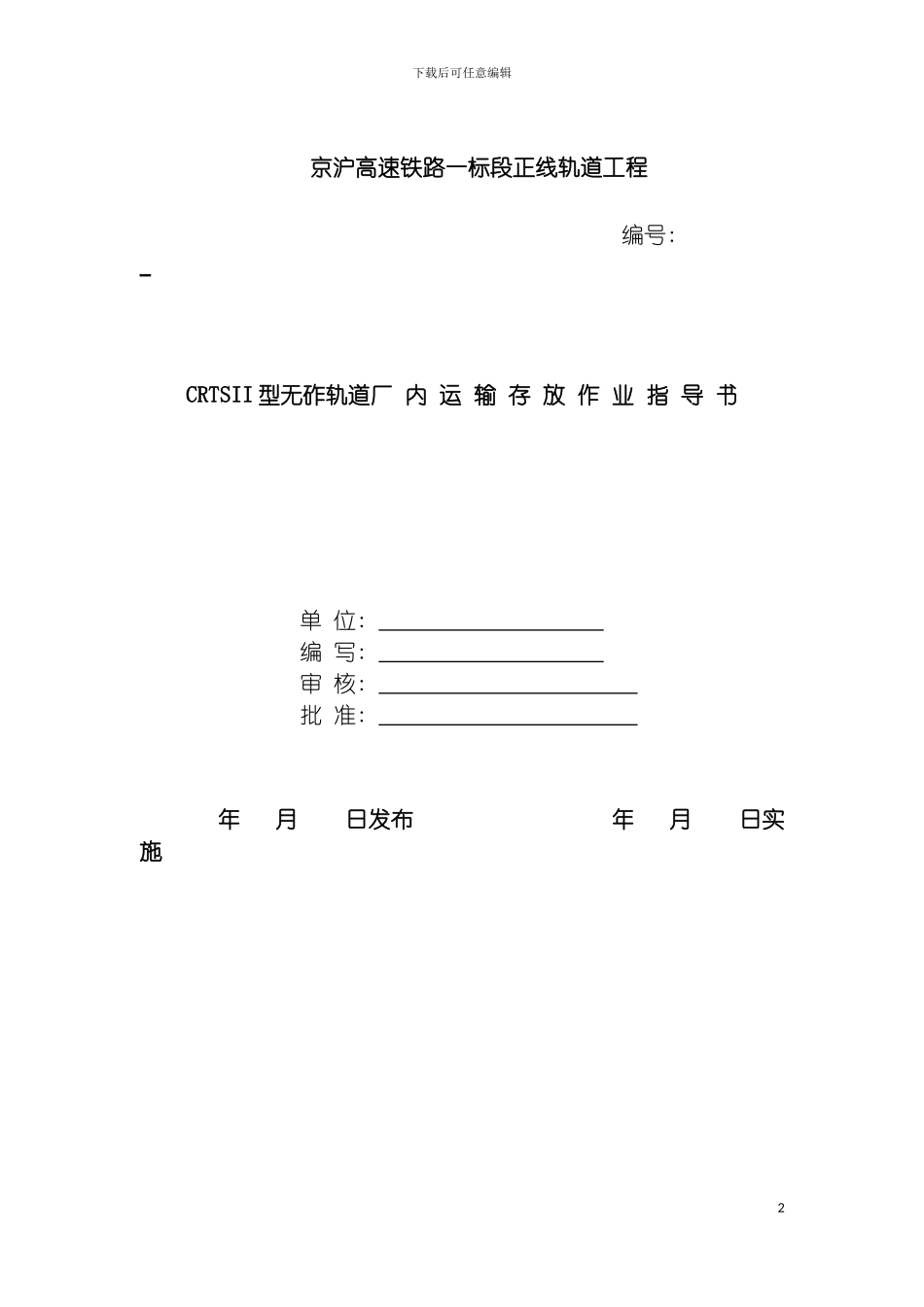

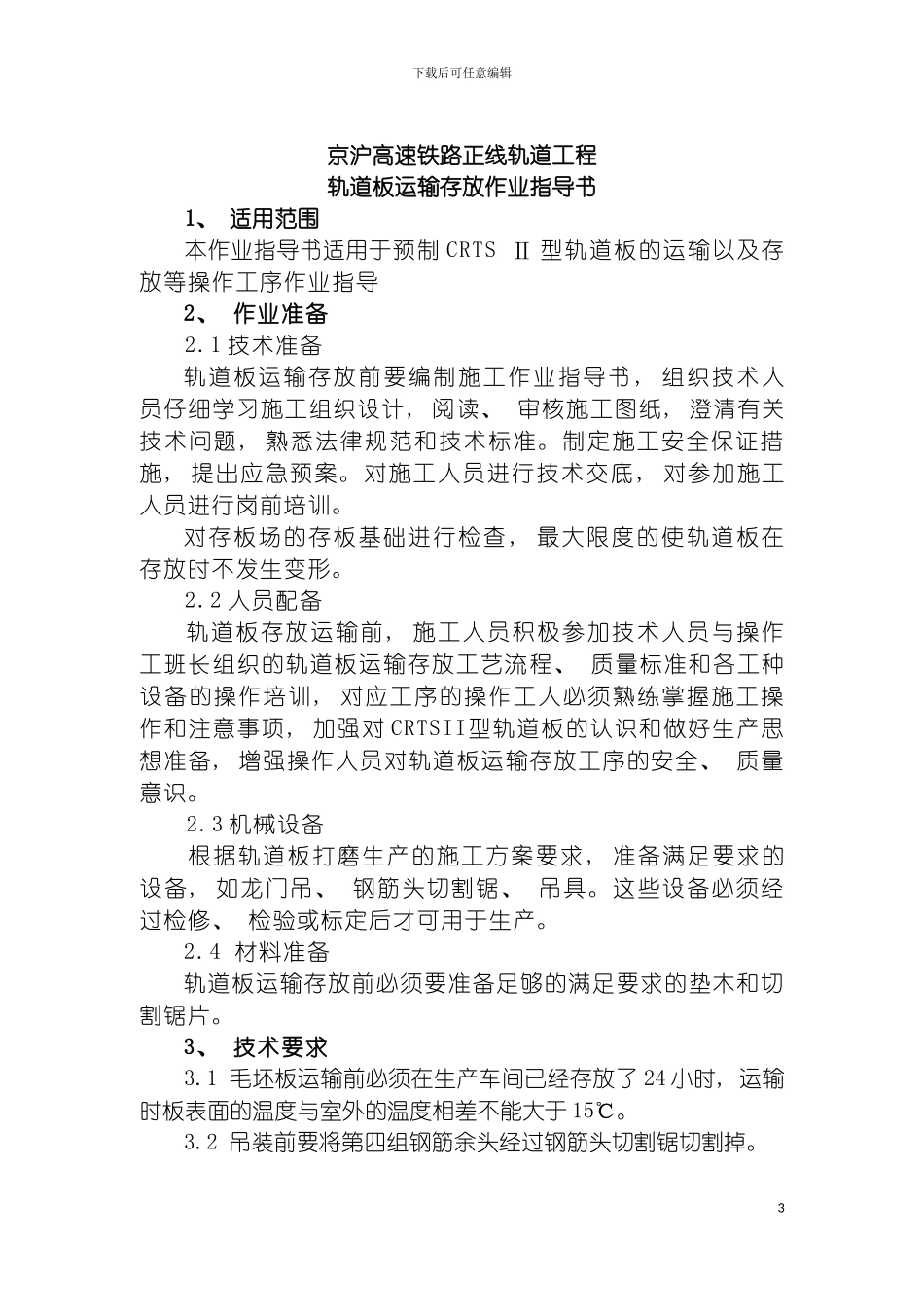

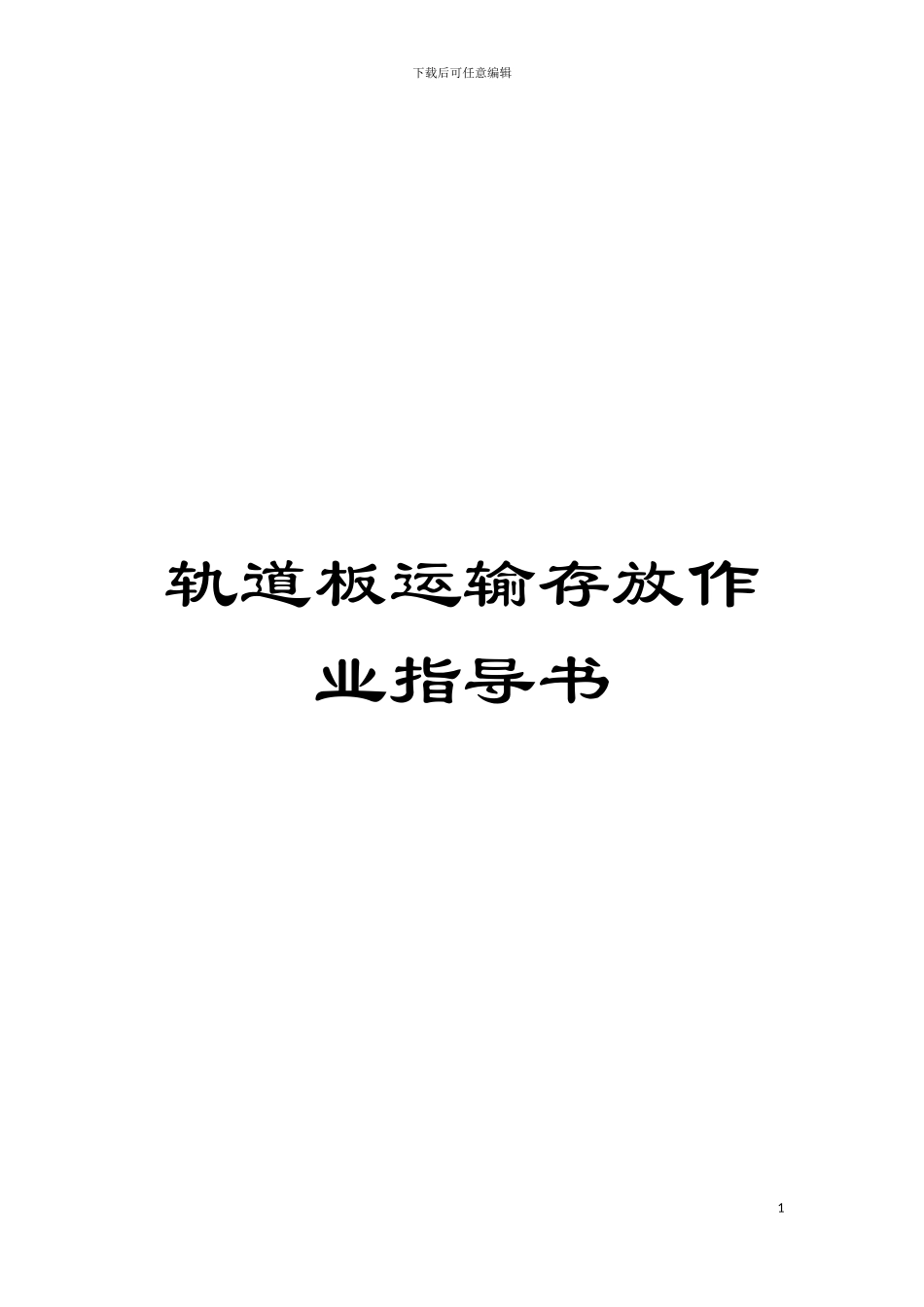

下载后可任意编辑轨道板运输存放作业指导书1下载后可任意编辑京沪高速铁路一标段正线轨道工程编号: CRTSII 型无砟轨道厂 内 运 输 存 放 作 业 指 导 书单 位: 编 写: 审 核: 批 准: 年 月 日发布 年 月 日实施2下载后可任意编辑京沪高速铁路正线轨道工程轨道板运输存放作业指导书1、 适用范围本作业指导书适用于预制 CRTS Ⅱ 型轨道板的运输以及存放等操作工序作业指导2、 作业准备2.1 技术准备轨道板运输存放前要编制施工作业指导书 , 组织技术人员仔细学习施工组织设计, 阅读、 审核施工图纸, 澄清有关技术问题, 熟悉法律规范和技术标准。制定施工安全保证措施, 提出应急预案。对施工人员进行技术交底, 对参加施工人员进行岗前培训。对存板场的存板基础进行检查 , 最大限度的使轨道板在存放时不发生变形。2.2 人员配备轨道板存放运输前, 施工人员积极参加技术人员与操作工班长组织的轨道板运输存放工艺流程、 质量标准和各工种设备的操作培训, 对应工序的操作工人必须熟练掌握施工操作和注意事项, 加强对 CRTSII型轨道板的认识和做好生产思想准备, 增强操作人员对轨道板运输存放工序的安全、 质量意识。2.3 机械设备根据轨道板打磨生产的施工方案要求, 准备满足要求的设备, 如龙门吊、 钢筋头切割锯、 吊具。这些设备必须经过检修、 检验或标定后才可用于生产。2.4 材料准备轨道板运输存放前必须要准备足够的满足要求的垫木和切割锯片。3、 技术要求3.1 毛坯板运输前必须在生产车间已经存放了 24 小时, 运输时板表面的温度与室外的温度相差不能大于 15℃。3.2 吊装前要将第四组钢筋余头经过钢筋头切割锯切割掉。3下载后可任意编辑3.3 轨道板存放时要严格根据三点存放的要求进行存放。3.4 在选取垫木时要注意垫木的高度 , 确保高度偏差在±2mm。堆放轨道板时最终要确保轨道板不斜, 将变形量降为最小。3.5 堆放轨道板时要控制轨道板间的间距, 确保最大量的存放轨道板。4、 工艺流程轨道板运输存放流程图5、 施工要求5.1 毛坯板的运输、 存放5.1.1 毛坯板在车间存放 24h 后, 即可运到存板区堆放。毛坯板运输采纳电瓶车, 可运输三块毛坯板。5.1.2 电瓶车就位: 开动电瓶车到出板台位, 经过控制装置, 4毛坯板存放了24 小时毛坯板运输钢筋余头切割毛坯板吊装、 堆放存放 28 天后吊装打磨成品板吊装存放成品板吊装运输下载后可任意编辑使 4 个液压油缸与存板...
