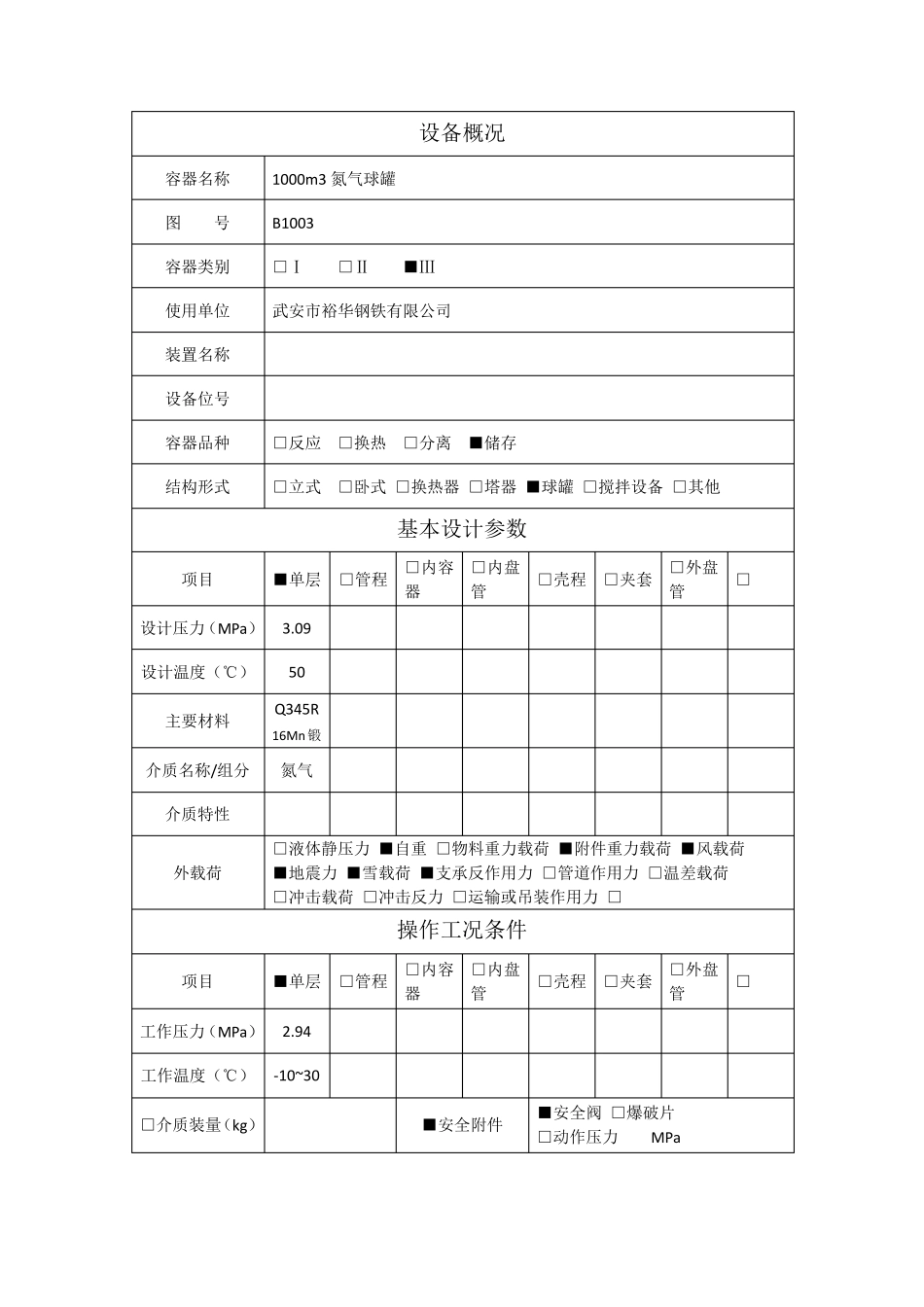

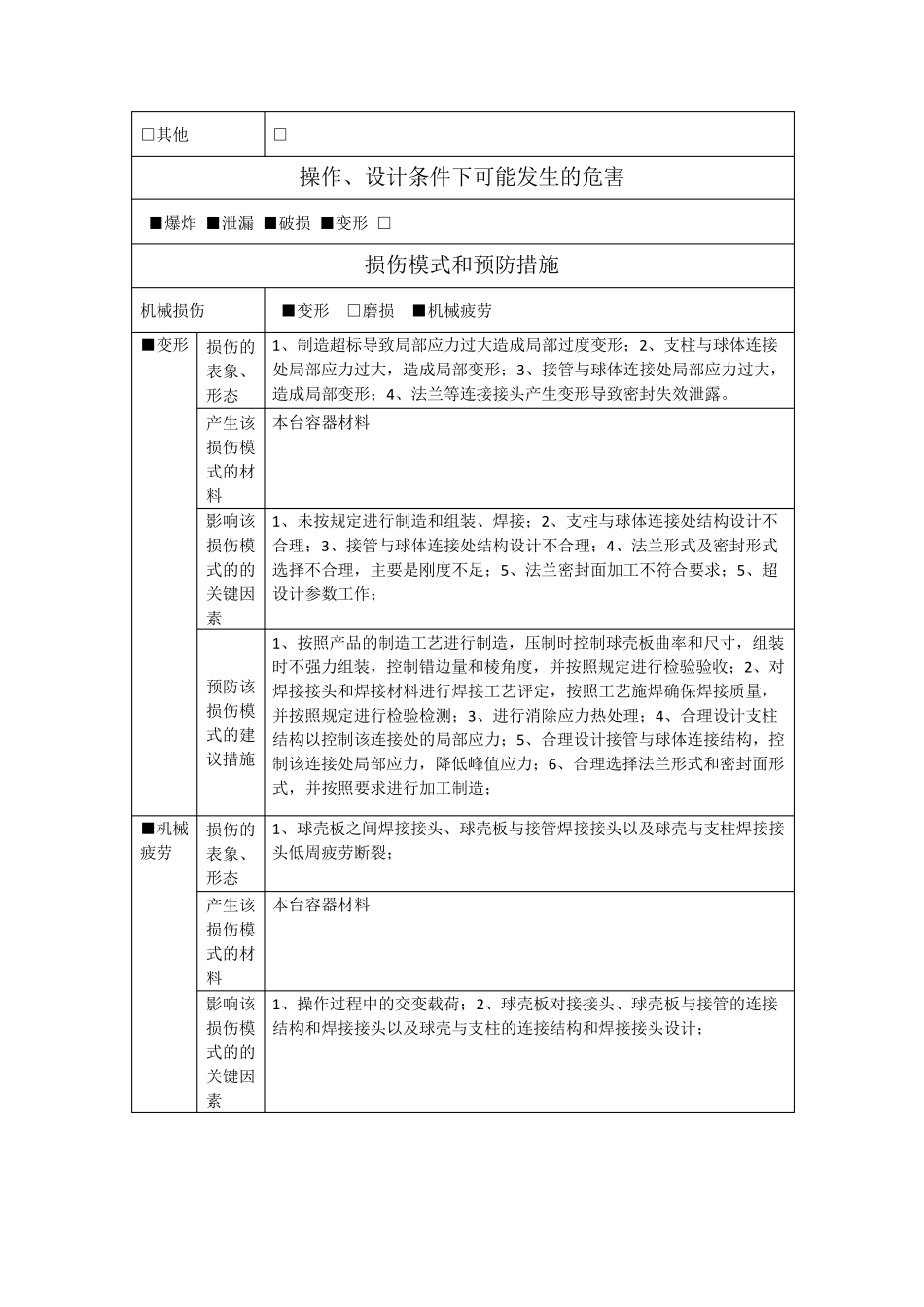

固定式压力容器风险评估报告 设备名称：1000m 3 氮气球罐 图号：B1003 设计人/日期： 校核人/日期： 审核人/日期： 批准人/日期： 设备概况 容器名称 1000m3 氮气球罐 图 号 B1003 容器类别 □Ⅰ □Ⅱ ■Ⅲ 使用单位 武安市裕华钢铁有限公司 装置名称 设备位号 容器品种 □反应 □换热 □分离 ■储存 结构形式 □立式 □卧式 □换热器 □塔器 ■球罐 □搅拌设备 □其他 基本设计参数 项目 ■单层 □管程 □内容器 □内盘管 □壳程 □夹套 □外盘管 □ 设计压力（MPa） 3.09 设计温度（℃） 50 主要材料 Q345R 16Mn锻 介质名称/组分 氮气 介质特性 外载荷 □液体静压力 ■自重 □物料重力载荷 ■附件重力载荷 ■风载荷 ■地震力 ■雪载荷 ■支承反作用力 □管道作用力 □温差载荷 □冲击载荷 □冲击反力 □运输或吊装作用力 □ 操作工况条件 项目 ■单层 □管程 □内容器 □内盘管 □壳程 □夹套 □外盘管 □ 工作压力（MPa） 2.94 工作温度（℃） -10~30 □介质装量（kg） ■安全附件 ■安全阀 □爆破片 □动作压力 MPa □其他 □ 操作、设计条件下可能发生的危害 ■爆炸 ■泄漏 ■破损 ■变形 □ 损伤模式和预防措施 机械损伤 ■变形 □磨损 ■机械疲劳 ■变形 损伤的表象、形态 1、制造超标导致局部应力过大造成局部过度变形；2、支柱与球体连接处局部应力过大，造成局部变形；3、接管与球体连接处局部应力过大，造成局部变形；4、法兰等连接接头产生变形导致密封失效泄露。 产生该损伤模式的材料 本台容器材料 影响该损伤模式的的关键因素 1、未按规定进行制造和组装、焊接；2、支柱与球体连接处结构设计不合理；3、接管与球体连接处结构设计不合理；4、法兰形式及密封形式选择不合理，主要是刚度不足；5、法兰密封面加工不符合要求；5、超设计参数工作； 预防该损伤模式的建议措施 1、按照产品的制造工艺进行制造，压制时控制球壳板曲率和尺寸，组装时不强力组装，控制错边量和棱角度，并按照规定进行检验验收；2、对焊接接头和焊接材料进行焊接工艺评定，按照工艺施焊确保焊接质量，并按照规定进行检验检测；3、进行消除应力热处理；4、合理设计支柱结构以控制该连接处的局部应力；5、合理设计接管与球体连接结构，控制该连接处局部应力，降低峰值应力；6、合理选择法兰形式和密封面形式，并按照要求进行加工制造； ■机...
