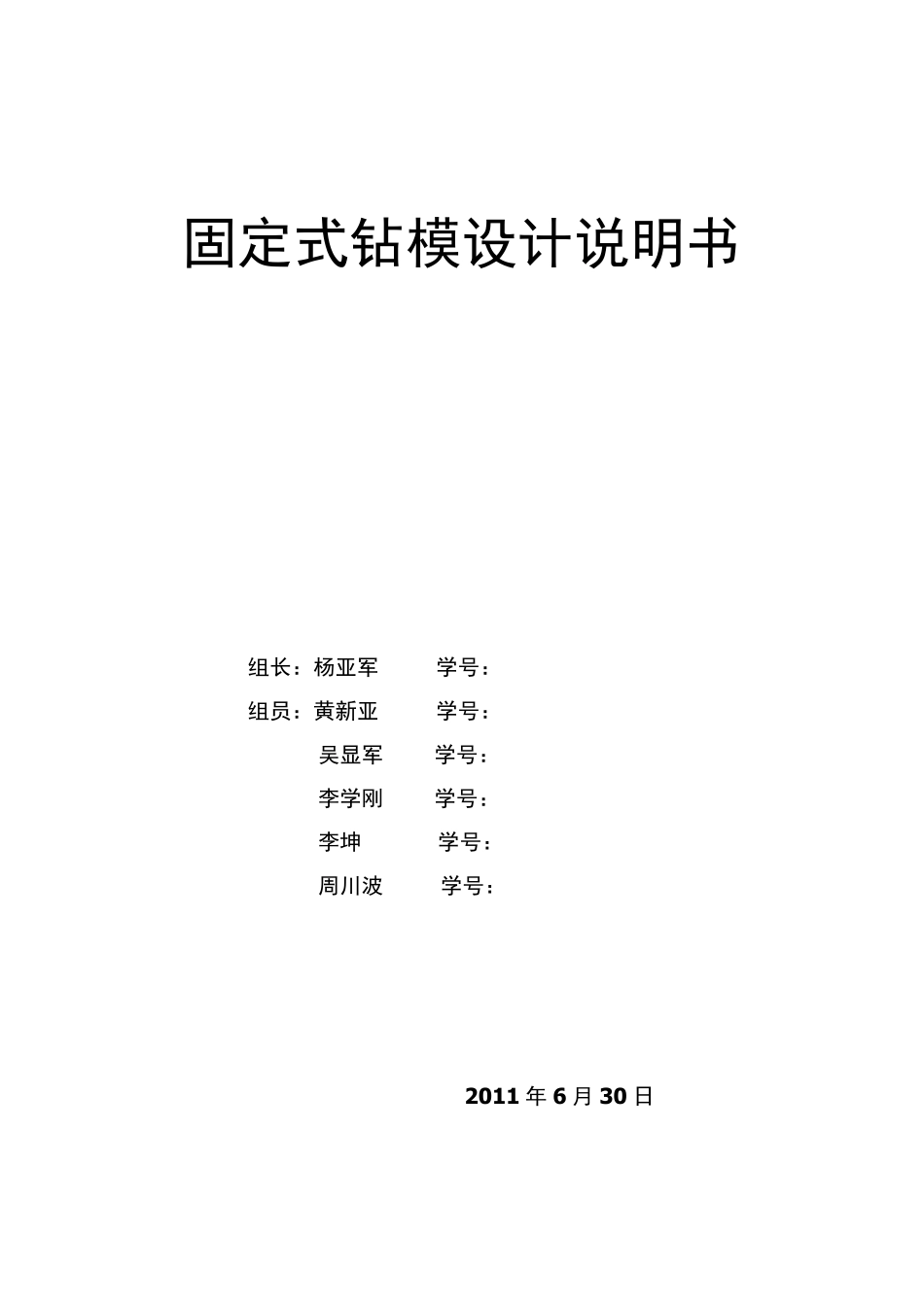

固定式钻模设计说明书_第1页
1/10

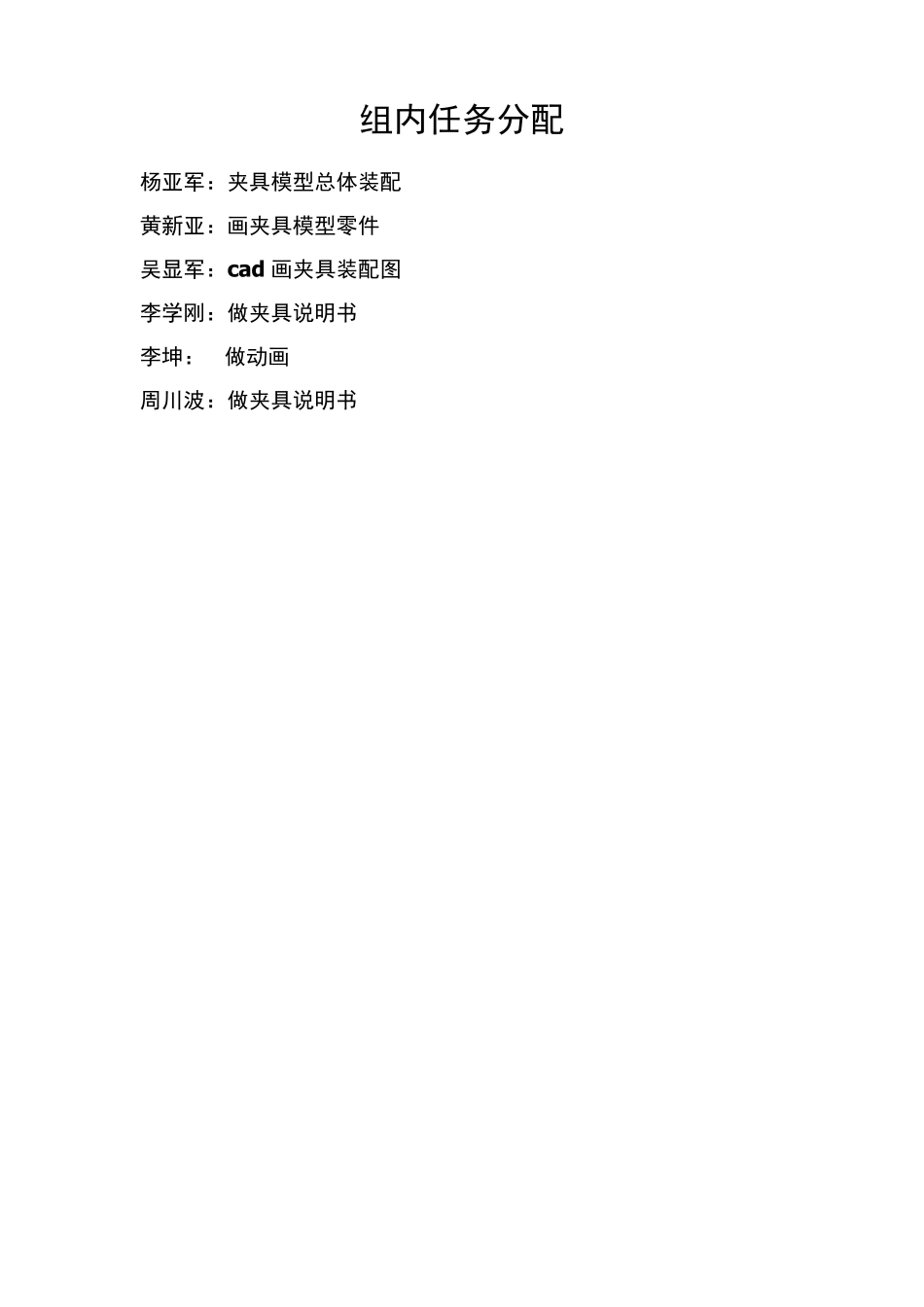

固定式钻模设计说明书_第2页
2/10

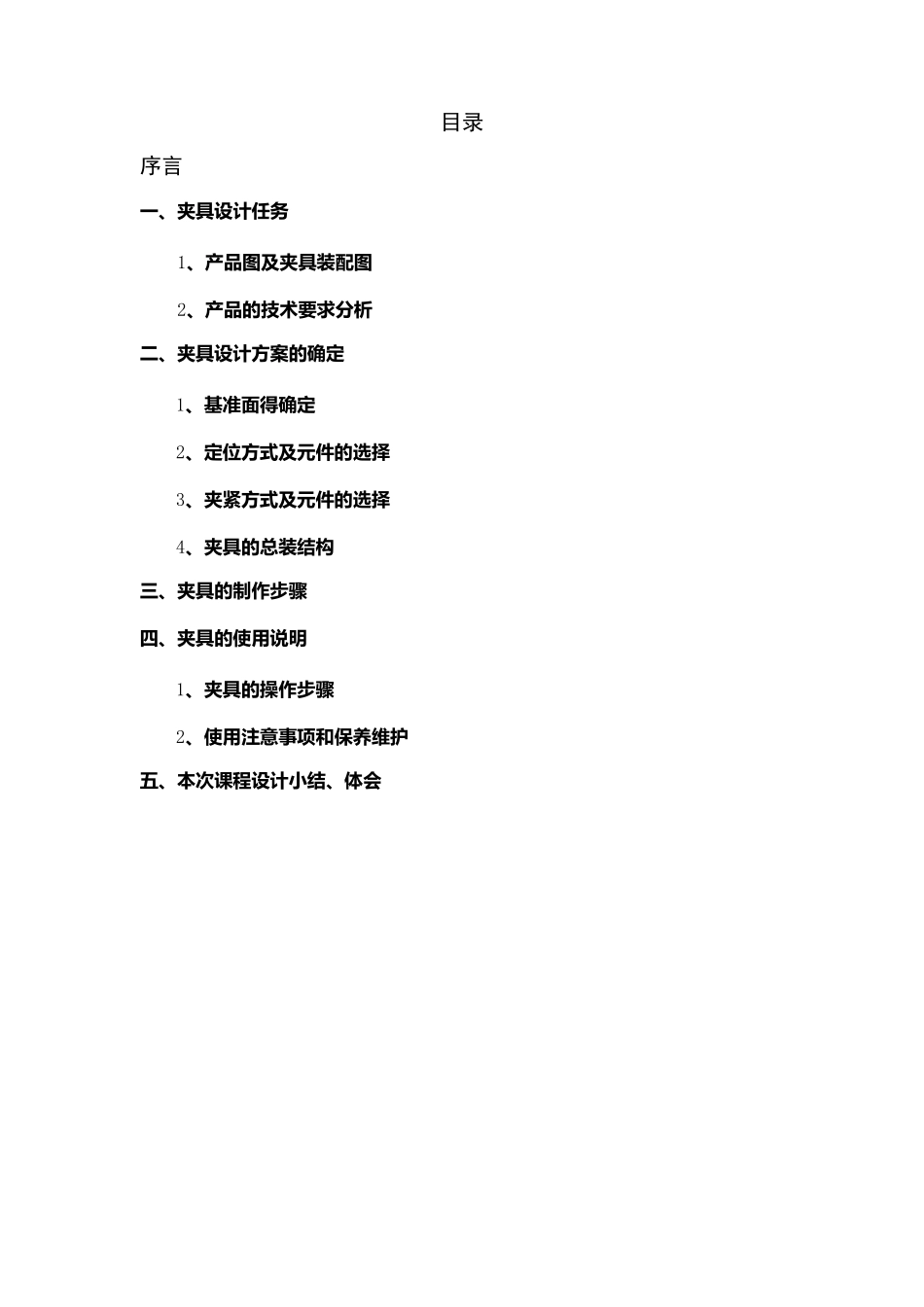

固定式钻模设计说明书_第3页
3/10
固定式钻模设计说明书 组长:杨亚军 学号:******** 组员:黄新亚 学号:******** 吴显军 学号:******** 李学刚 学号:******** 李坤 学号:******** 周川波 学号:******** 2011 年 6 月 30 日 组内任务分配 杨亚军:夹具模型总体装配 黄新亚:画夹具模型零件 吴显军:cad 画夹具装配图 李学刚:做夹具说明书 李坤: 做动画 周川波:做夹具说明书 目录 序言 一 、夹具设计任务 1、产品图及夹具装配图 2、产品的技术要求分析 二、夹具设计方案的确定 1、基准面得确定 2、定位方式及元件的选择 3、夹紧方式及元件的选择 4、夹具的总装结构 三、夹具的制作步骤 四、夹具的使用说明 1、夹具的操作步骤 2、使用注意事项和保养维护 五、本次课程设计小结、体会 序 言 专 用 夹 具 是 为 零 件 的 某 一 道 工 序 加 工 而 设 计 制 造 的 , 在 产 品 相 对 稳 定 、批量较大的 生产 中使用 ;在 生产 过程中它能有效地降低工 作时的 劳动强度、提高劳动生产 率、并获得较高的 加 工 精度。 专 用 夹 具 的 主要作用 有以下几个方面: (1) 准确、可靠的 定 位和夹 紧, 可以减轻甚至取消下料和划线工 作。减小制 品 的 尺寸偏差, 提高了零 件 的 精度和可换性 (2) 减少了加 工 时繁琐的 操作, 获得较高的 生产 率和加 工 精度 夹 具 设 计 的 基本要求: (1)、工 装夹 具 应具 备足够的 强度和刚度。夹 具 在 生产 中投入使用 时要承受多种力度的 作用 , 所以工 装夹 具 应具 备足够的 强度和刚度。 (2)、夹 紧的 可靠性。夹 紧时不能破坏工 件 的 定 位位置和保证产 品 形状、尺寸符合图样要求。既不能允许工 件 松动滑移, 又不使工 件 的 拘束度过大而 产 生较大的 拘束应力。 (3)、夹 具 体应具 有良好的 加 工 精度和尺寸稳 定 性。对 于夹 具 体上用 来安装定 位元件 、对 刀(或导向元件 )的 工 作表面, 应提出相 应的 尺寸、几何公差以及粗糙度的 具 体要求, 并作相 应的 热处理或时效处理。 (4)、有良好的 结构工 艺性和使用 性。家具 体上部加 工 的 毛面与工 件 表面之间应保证有一 定 的 空隙, 以免安装时产 生干涉。 (5)、力求结构简单, 装卸方便。在 保证强度和刚度的 前提下, 极可能体积...
