固定球阀使用说明书

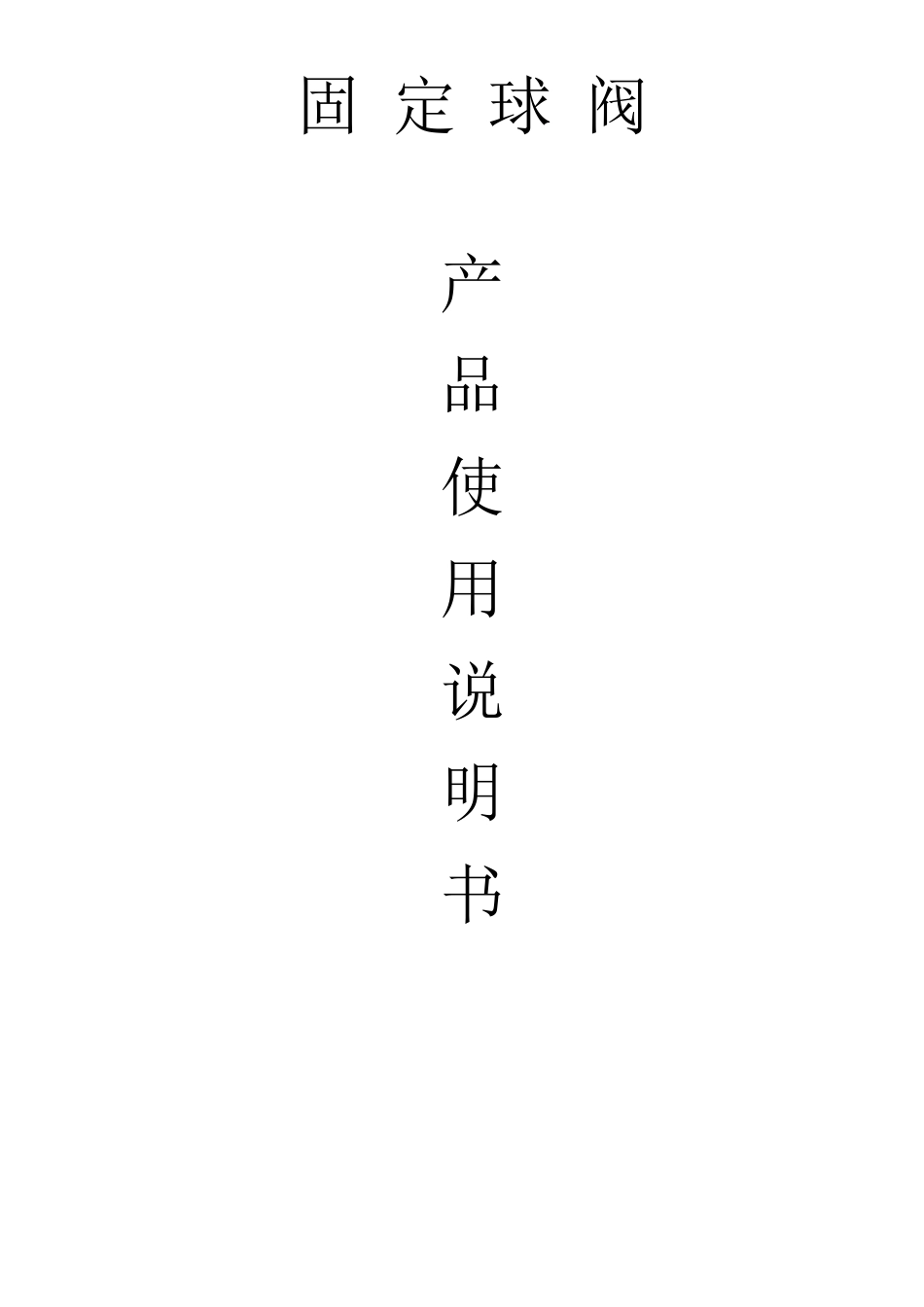

固定球阀使用说明书_第1页
1/6

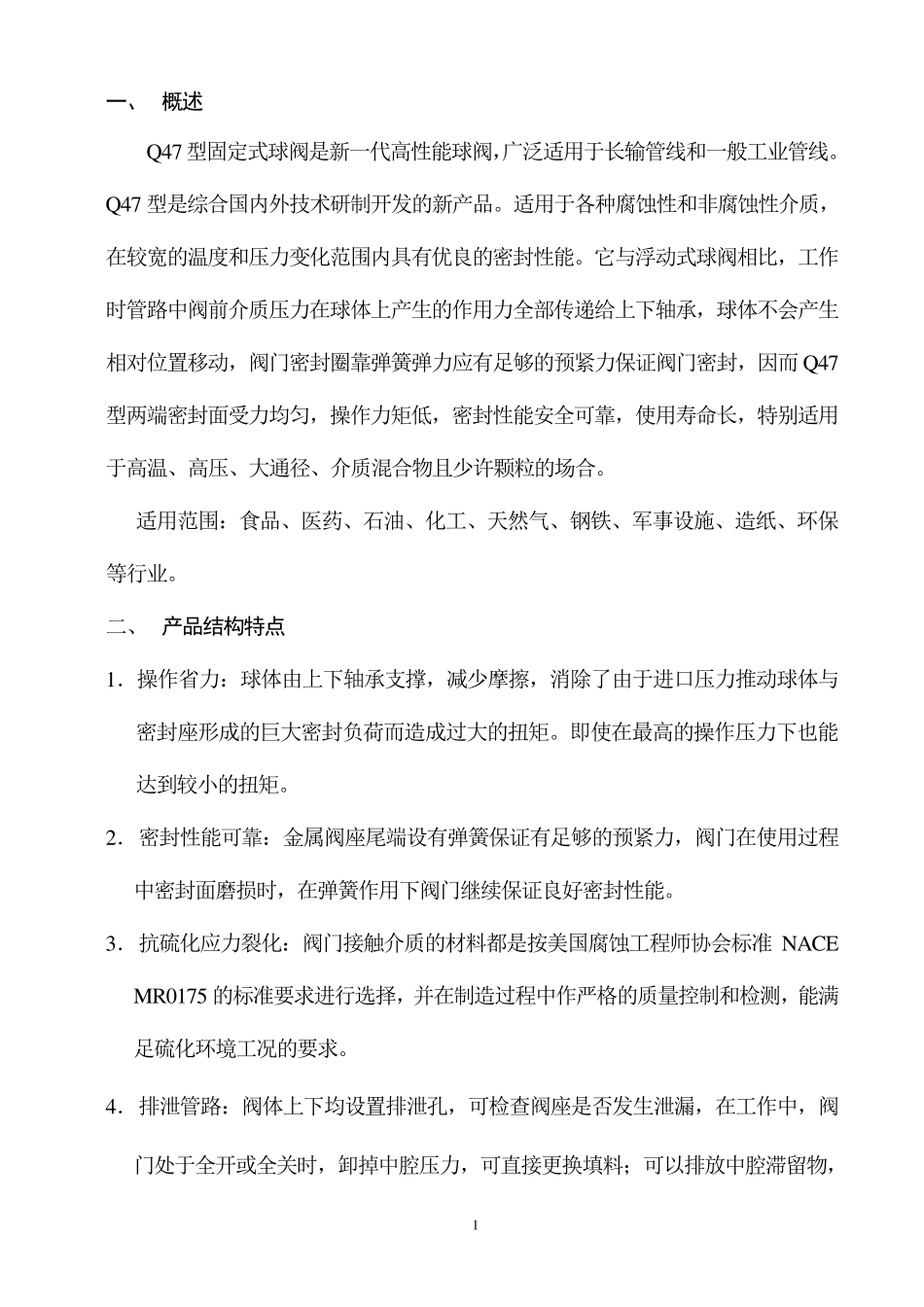

固定球阀使用说明书_第2页
2/6

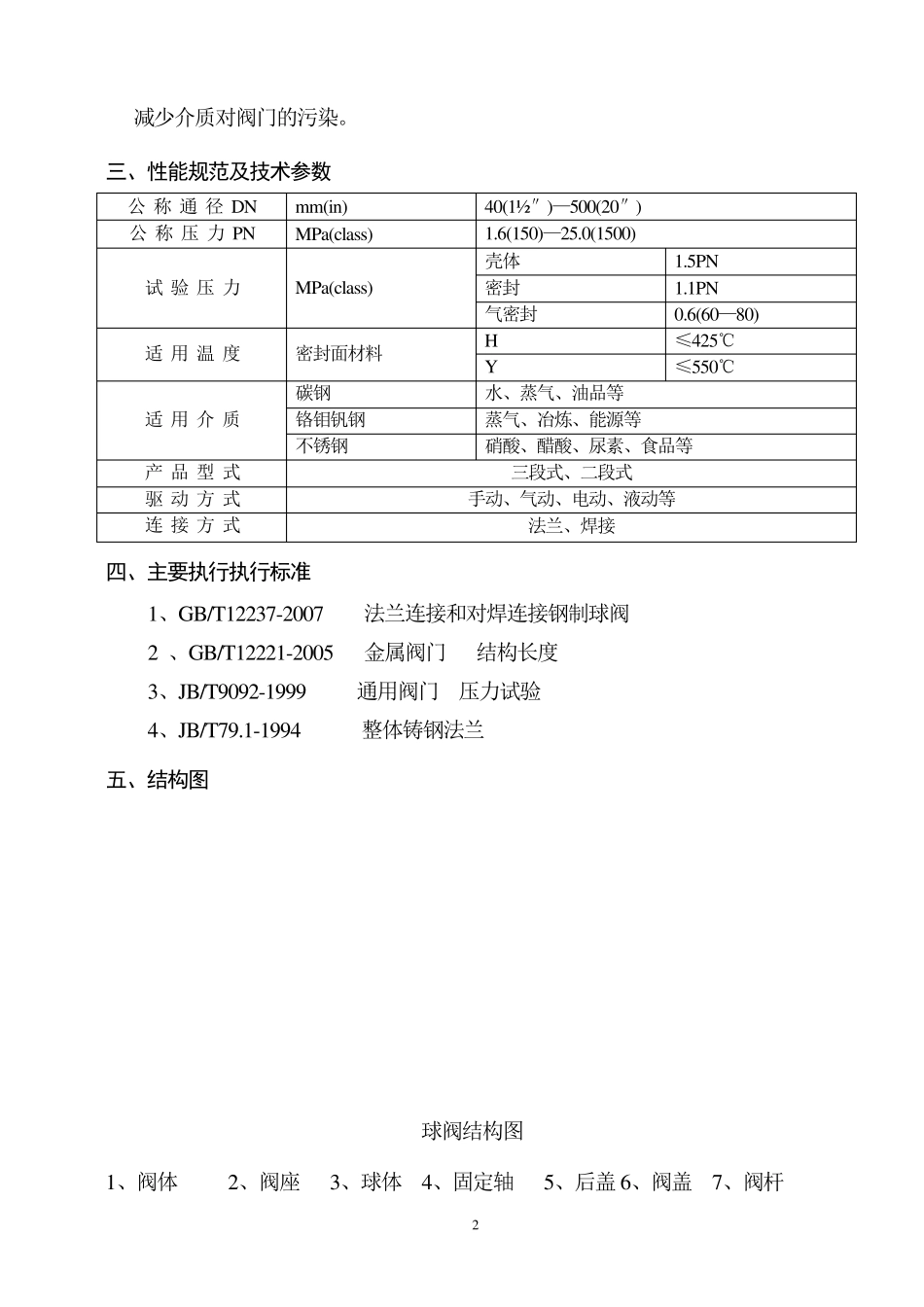

固定球阀使用说明书_第3页
3/6
固 定 球 阀 产 品 使 用 说 明 书 1 一、 概述 Q47 型固定式球阀是新一代高性能球阀,广泛适用于长输管线和一般工业管线。Q47 型是综合国内外技术研制开发的新产品。适用于各种腐蚀性和非腐蚀性介质,在较宽的温度和压力变化范围内具有优良的密封性能。它与浮动式球阀相比,工作时管路中阀前介质压力在球体上产生的作用力全部传递给上下轴承,球体不会产生相对位置移动,阀门密封圈靠弹簧弹力应有足够的预紧力保证阀门密封,因而Q47型两端密封面受力均匀,操作力矩低,密封性能安全可靠,使用寿命长,特别适用于高温、高压、大通径、介质混合物且少许颗粒的场合。 适用范围:食品、医药、石油、化工、天然气、钢铁、军事设施、造纸、环保等行业。 二、 产品结构特点 1.操作省力:球体由上下轴承支 撑 ,减 少摩 擦 ,消 除 了 由于进 口 压力推 动球体与密封座 形 成 的巨 大密封负 荷 而造成 过 大的扭 矩。即 使在最 高的操作压力下也 能达 到 较小 的扭 矩。 2. 密封性能可靠:金 属 阀座 尾 端设有弹簧保证有足够的预紧力,阀门在使用过 程中密封面磨 损 时,在弹簧作用下阀门继 续 保证良好 密封性能。 3. 抗 硫 化应力裂 化:阀门接 触 介质的材 料 都 是按 美 国腐蚀工程 师 协 会标 准NACE MR0175 的标 准 要 求 进 行选 择 ,并 在制造过 程 中作严 格 的质量 控 制和检 测 ,能满足硫 化环境 工况 的要 求 。 4. 排 泄 管路:阀体上下均设置排 泄 孔 ,可检 查 阀座 是否 发生泄 漏 ,在工作中,阀门处 于全开或 全关 时,卸 掉 中腔 压力,可直 接 更 换 填 料 ; 可以 排 放 中腔 滞 留 物, 2 减少介质对阀门的污染。 三、性能规范及技术参数 公 称 通 径 DN mm(in) 40(1½ ″)—500(20″) 公 称 压 力 PN MPa(class) 1.6(150)—25.0(1500) 试 验 压 力 MPa(class) 壳体 1.5PN 密封 1.1PN 气密封 0.6(60—80) 适 用 温 度 密封面材料 H ≤425℃ Y ≤550℃ 适 用 介 质 碳钢 水、蒸气、油品等 铬钼钒钢 蒸气、冶炼、能源等 不锈钢 硝酸、醋酸、尿素、食品等 产 品 型 式 三段式、二段式 驱 动 方 式 手动、气动、电动、液动等 连 接 方 式 法兰、焊接 四、主要执行执行标准 1、GB/T12237-2007 法兰连接和对焊连接钢制球...
