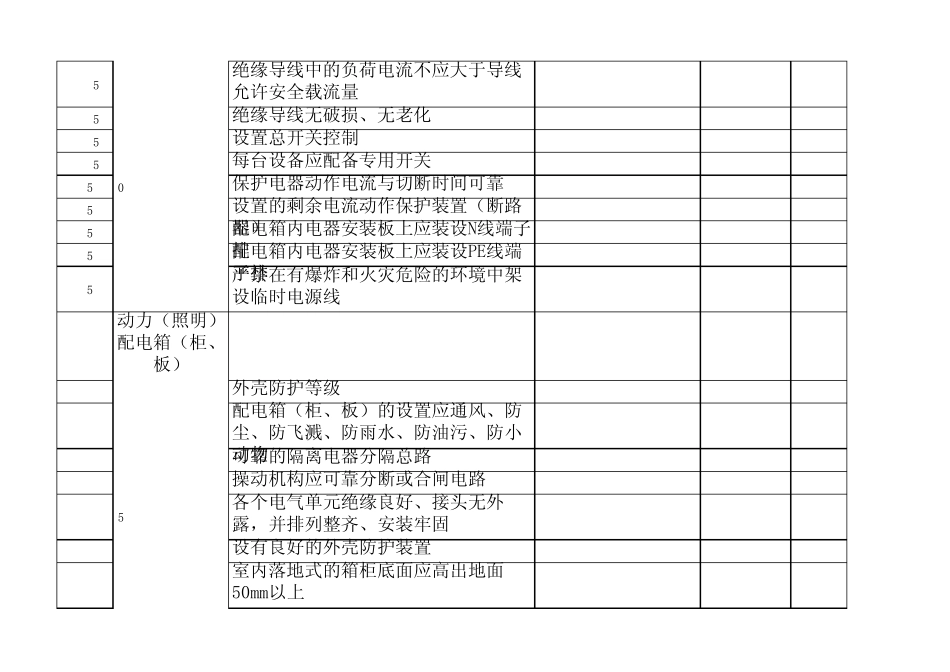

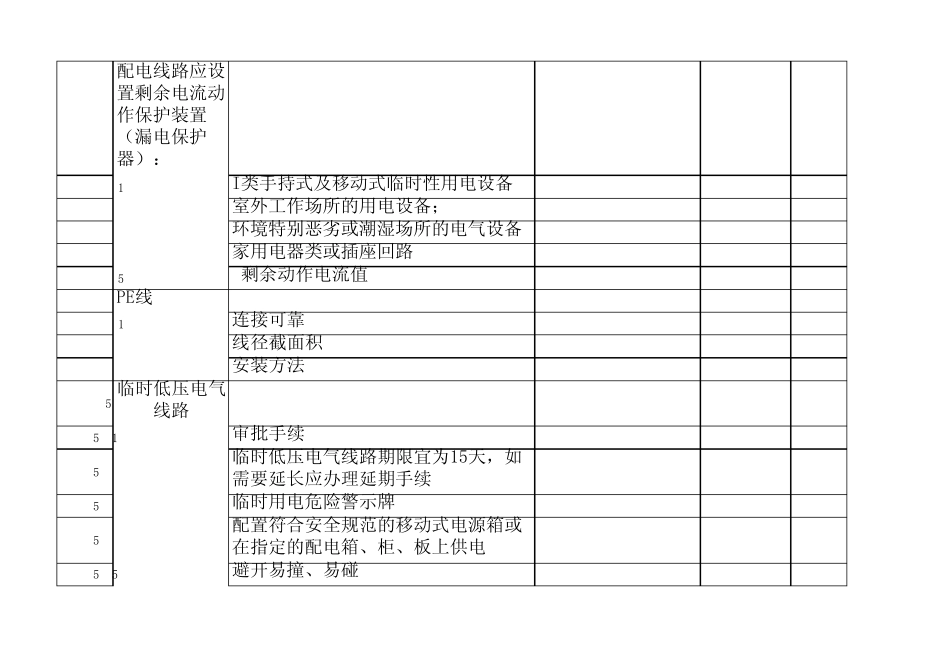

序号检查类目检查项目状态检查人签名备注1线路（包括PE线）应保持1.1导电的连续性1.2导电的可靠性1.3线路接头连接可靠1.4线路无机械损伤1.5线路无松动1.6固定敷设的电缆和绝缘电线截面积大小1.7线路排列应整齐、有序1.8电缆沟盖板、直埋电缆上面无堆积物1.9防火阻燃措施2配电线路分级保护装置2.1接地故障保护2.2短路保护2.3过电流保护2.4过电压及欠电压保护电气线路、配电箱检查表3配电线路应设置剩余电流动作保护装置（漏电保护器）：3.1I类手持式及移动式临时性用电设备3.2室外工作场所的用电设备；3.3环境特别恶劣或潮湿场所的电气设备3.4家用电器类或插座回路3.5 剩余动作电流值4PE线4.1连接可靠4.2线径截面积4.3安装方法5 临时低压电气线路5.1审批手续5.2临时低压电气线路期限宜为15天，如需要延长应办理延期手续5.3临时用电危险警示牌5.4配置符合安全规范的移动式电源箱或在指定的配电箱、柜、板上供电5.5避开易撞、易碰5.6绝缘导线中的负荷电流不应大于导线允许安全载流量5.7绝缘导线无破损、无老化5.8设置总开关控制5.9每台设备应配备专用开关5.10保护电器动作电流与切断时间可靠5.11设置的剩余电流动作保护装置（断路器）5.12配电箱内电器安装板上应装设N线端子排5.13配电箱内电器安装板上应装设PE线端子排5.14严禁在有爆炸和火灾危险的环境中架设临时电源线6动力（照明）配电箱（柜、板）6.1外壳防护等级6.2配电箱（柜、板）的设置应通风、防尘、防飞溅、防雨水、防油污、防小动物6.3可靠的隔离电器分隔总路6.4操动机构应可靠分断或合闸电路6.5各个电气单元绝缘良好、接头无外露，并排列整齐、安装牢固6.6设有良好的外壳防护装置6.7室内落地式的箱柜底面应高出地面50mm以上6.8固定式配电箱的中心点与地面的垂直距离宜为1.4m～1.6m6.9箱（柜、板）前方（或下方）1.2m的范围内应无障碍物；照明箱可减至0.8m6.10箱（柜）关闭严密6.11出线应受到保护，严禁承受外力6.12线路压接紧固、不得扭接、松动6.13箱（柜、板）上应无飞线，无积尘、无油污、无烧损、箱（柜）内无杂物6.14箱（柜、板）内PE与N应从主干PE接地系统网路和N排（线）分别引入或引出6.15接至电器安装板上时应分设PE线端子排和N线端子排6.16N线端子排应对地绝缘6.17金属安装板及外露可导电部分应与PE线端子板做可靠的电气连接6.18PE线和N线应压实，不得有松脱、损伤现象6.19 PE线和N线应采用压接，压接时，严禁“一钉多根线”6.20N与PE分开后，不允许再合并；N线对地绝缘；N...
