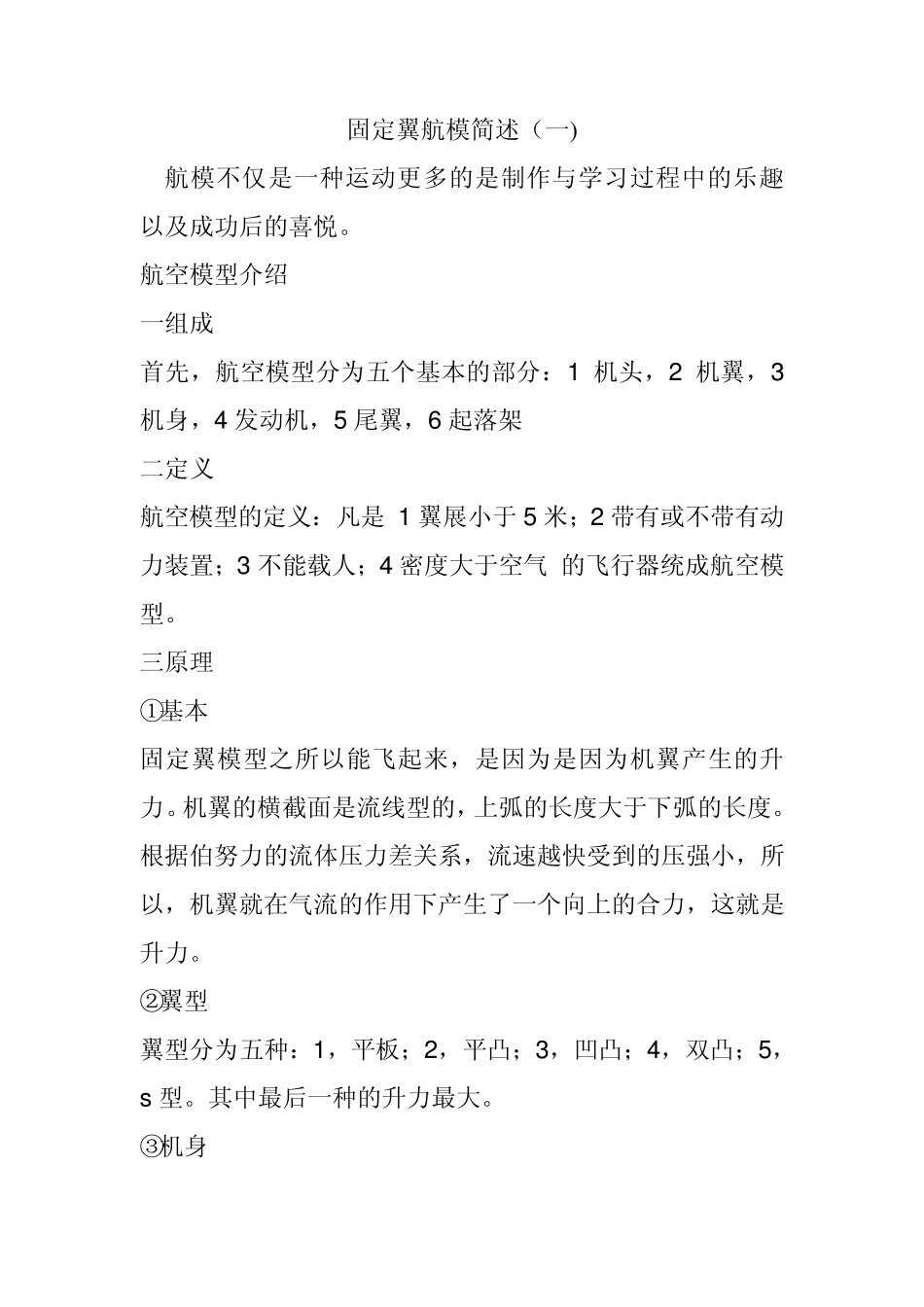

固定翼航模简述_第1页
1/14

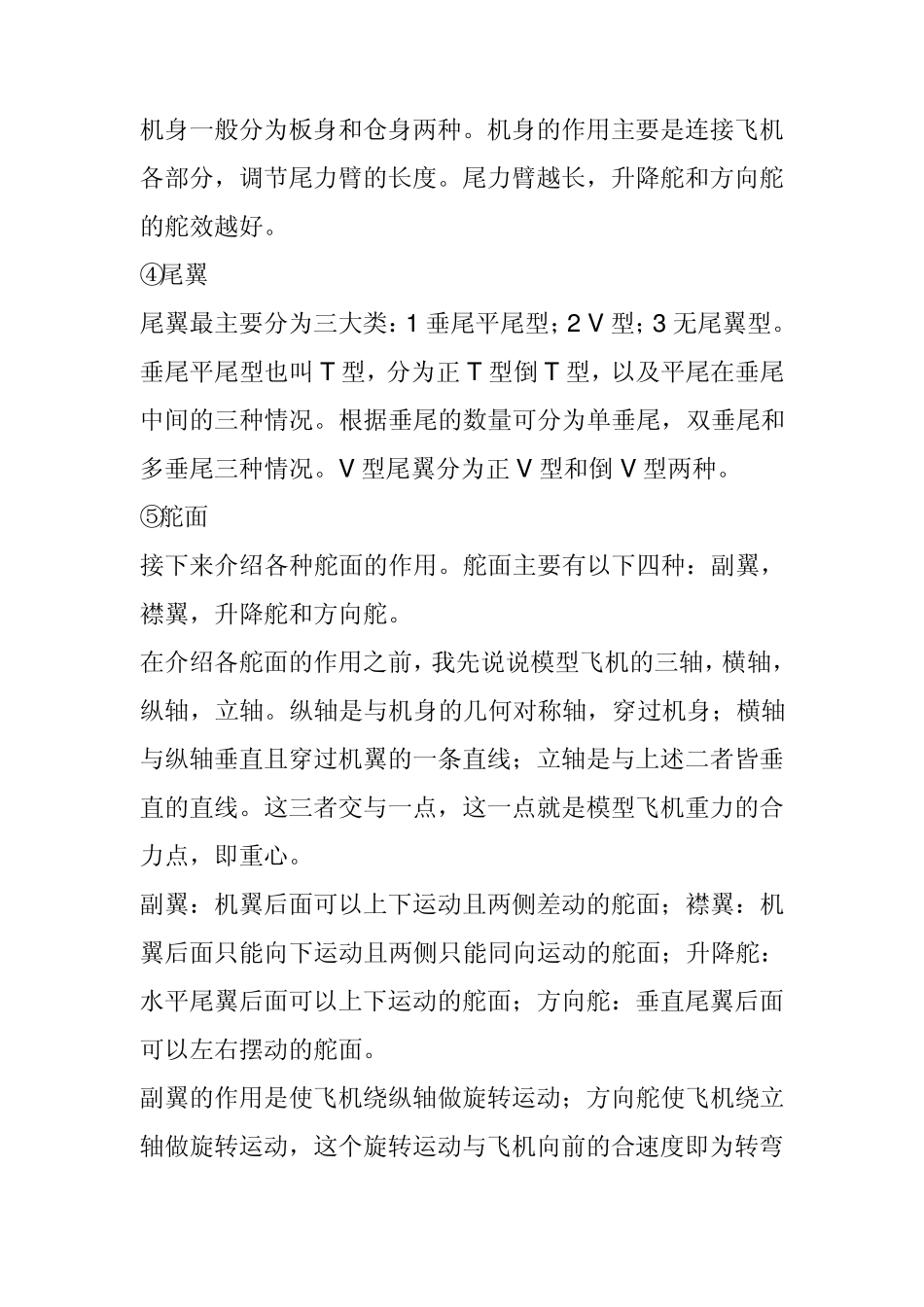

固定翼航模简述_第2页
2/14

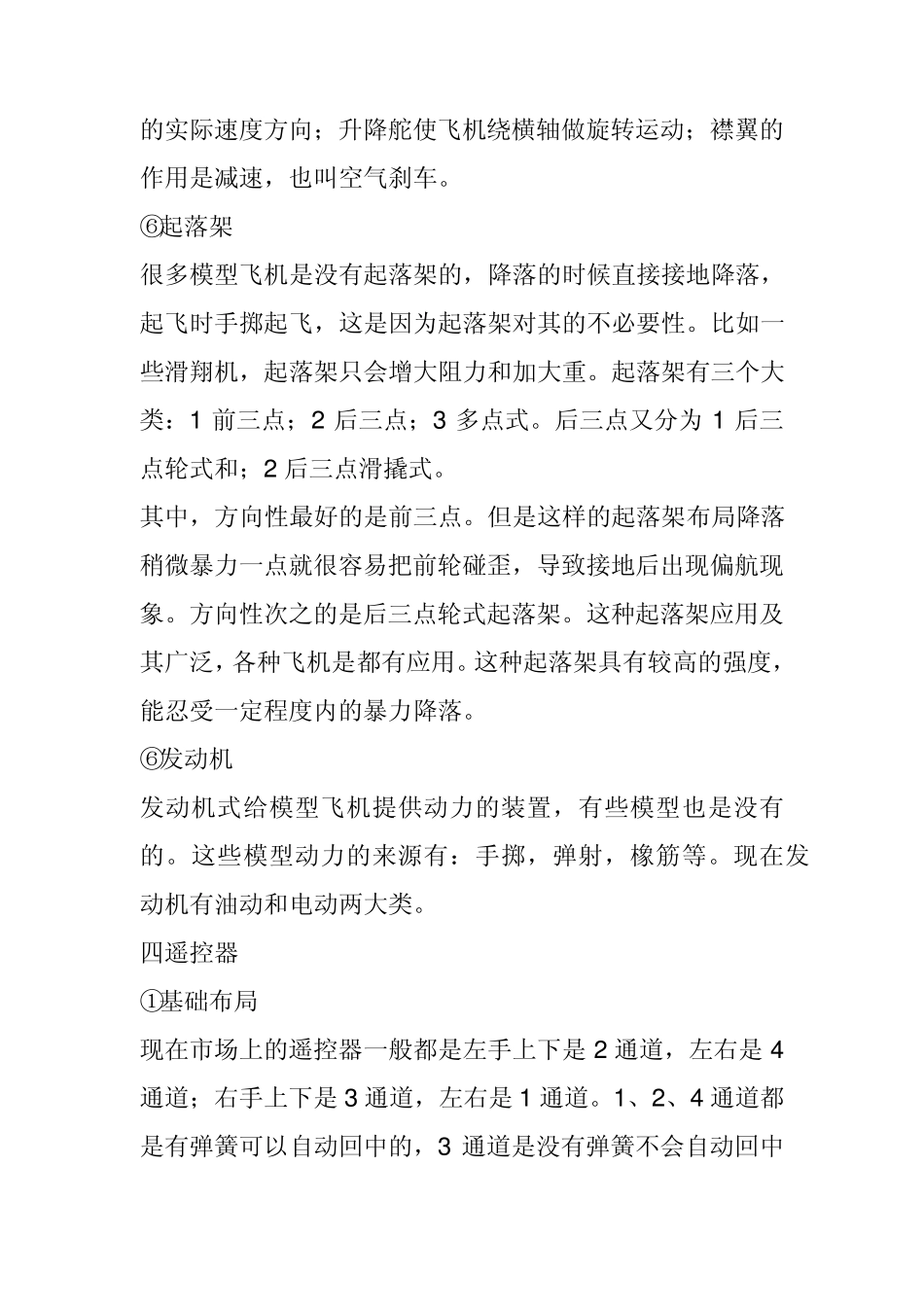

固定翼航模简述_第3页
3/14
固定翼航模简述(一) 航模不仅是一种运动更多的是制作与学习过程中的乐趣以及成功后的喜悦。 航空模型介绍 一组成 首先,航空模型分为五个基本的部分:1 机头,2 机翼,3机身,4 发动机,5 尾翼,6 起落架 二定义 航空模型的定义:凡是 1 翼展小于5 米;2 带有或不带有动力装置;3 不能载人;4 密度大于空气 的飞行器统成航空模型。 三原理 ①基本 固定翼模型之所以能飞起来,是因为是因为机翼产生的升力。机翼的横截面是流线型的,上弧的长度大于下弧的长度。根据伯努力的流体压力差关系,流速越快受到的压强小,所以,机翼就在气流的作用下产生了一个向上的合力,这就是升力。 ②翼型 翼型分为五种:1,平板;2,平凸;3,凹凸;4,双凸;5,s 型。其中最后一种的升力最大。 ③机身 机身一般分为板身和仓身两种。机身的作用主要是连接飞机各部分,调节尾力臂的长度。尾力臂越长,升降舵和方向舵的舵效越好。 ④尾翼 尾翼最主要分为三大类:1 垂尾平尾型;2 V 型;3 无尾翼型。垂尾平尾型也叫 T 型,分为正 T 型倒 T 型,以及平尾在垂尾中间的三种情况。根据垂尾的数量可分为单垂尾,双垂尾和多垂尾三种情况。V 型尾翼分为正 V 型和倒 V 型两种。 ⑤舵面 接下来介绍各种舵面的作用。舵面主要有以下四种:副翼,襟翼,升降舵和方向舵。 在介绍各舵面的作用之前,我先说说模型飞机的三轴,横轴,纵轴,立轴。纵轴是与机身的几何对称轴,穿过机身;横轴与纵轴垂直且穿过机翼的一条直线;立轴是与上述二者皆垂直的直线。这三者交与一点,这一点就是模型飞机重力的合力点,即重心。 副翼:机翼后面可以上下运动且两侧差动的舵面;襟翼:机翼后面只能向下运动且两侧只能同向运动的舵面;升降舵:水平尾翼后面可以上下运动的舵面;方向舵:垂直尾翼后面可以左右摆动的舵面。 副翼的作用是使飞机绕纵轴做旋转运动;方向舵使飞机绕立轴做旋转运动,这个旋转运动与飞机向前的合速度即为转弯的实际速度方向;升降舵使飞机绕横轴做旋转运动;襟翼的作用是减速,也叫空气刹车。 ⑥起落架 很多模型飞机是没有起落架的,降落的时候直接接地降落,起飞时手掷起飞,这是因为起落架对其的不必要性。比如一些滑翔机,起落架只会增大阻力和加大重。起落架有三个大类:1 前三点;2 后三点;3 多点式。后三点又分为 1 后三点轮式和;2 后三点滑撬式。 其中,方向性最好的是前三点。但是这样的起落架布局降落稍...
